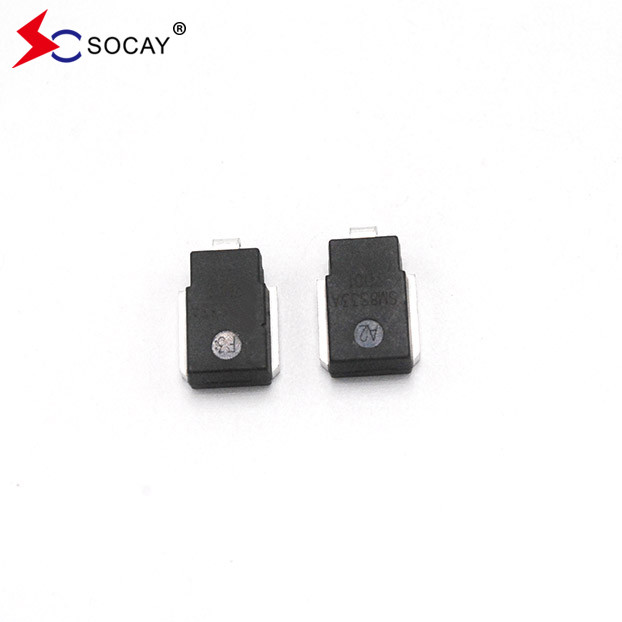

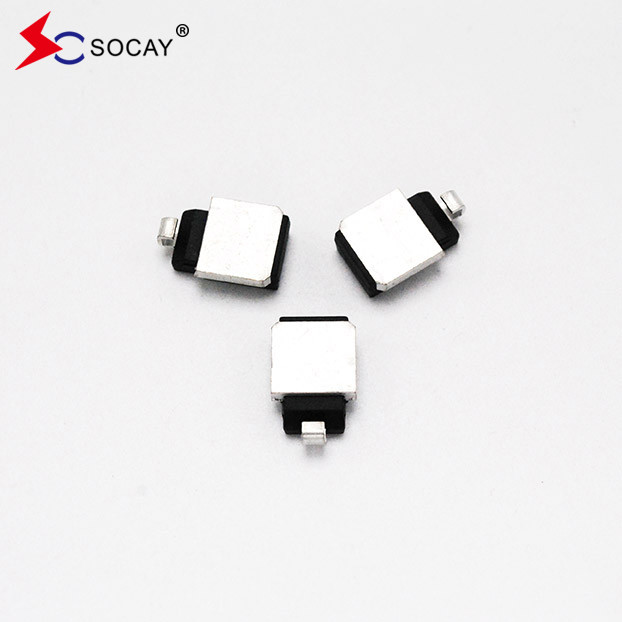

24V SM8S24CAG ส่วนประกอบการป้องกันวงจร DO-218AB Package Automotive TVS Diode
ใบข้อมูล:SM8SXXG ซีรีส_v23091.pdf
คําอธิบาย:
ซีรี่ย์ SM8S ได้ถูกออกแบบมาโดยเฉพาะเพื่อปกป้องอุปกรณ์อิเล็กทรอนิกส์ที่มีความรู้สึกจากความดันที่ผ่านมาที่เกิดจากฟ้าคะนองและเหตุการณ์ความดันที่ผ่านมาอื่น ๆ
| เลขส่วน | สูงสุดการทํางาน ย้อนหลัง โวลเตชั่น VRWM (V) | การแยก โวลเตชั่น VBR (V) | ปัจจุบันการทดสอบ ฉันT (mA) | ความหลุดกลับสูงสุด ฉันR @VRWM (μA) | ขนาดสูงสุด ฉันR@VRWMTJ= 175°C (μA) | ย้อนหลังสูงสุดการเพิ่มขึ้นปัจจุบัน ฉันPP(A)① | ความแรงกดสูงสุด VC @ฉันPP (V) | ||
| ยูนิ | บี | Mใน. | Max. | ||||||
| SM8S10AG | SM8S10CAG | 10.0 | 11.1 | 12.3 | 5.0 | 15 | 250 | 388 | 17.0 |
| SM8S11AG | SM8S11CAG | 11.0 | 12.2 | 13.5 | 5.0 | 10 | 150 | 363 | 18.2 |
| SM8S12AG | SM8S12CAG | 12.0 | 13.3 | 14.7 | 5.0 | 10 | 150 | 332 | 19.9 |
| SM8S13AG | SM8S13CAG | 13.0 | 14.4 | 15.9 | 5.0 | 10 | 150 | 307 | 21.5 |
| SM8S14AG | SM8S14CAG | 14.0 | 15.6 | 17.2 | 5.0 | 10 | 150 | 284 | 23.2 |
| SM8S15AG | SM8S15CAG | 15.0 | 16.7 | 18.5 | 5.0 | 10 | 150 | 270 | 24.4 |
| SM8S16AG | SM8S16CAG | 16.0 | 17.8 | 19.7 | 5.0 | 10 | 150 | 254 | 26.0 |
| SM8S17AG | SM8S17CAG | 17.0 | 18.9 | 20.9 | 5.0 | 10 | 150 | 239 | 27.6 |
| SM8S18AG | SM8S18CAG | 18.0 | 20.0 | 22.1 | 5.0 | 10 | 150 | 226 | 29.2 |
| SM8S20AG | SM8S20CAG | 20.0 | 22.2 | 24.5 | 5.0 | 10 | 150 | 204 | 32.4 |
| SM8S22AG | SM8S22CAG | 22.0 | 24.4 | 26.9 | 5.0 | 10 | 150 | 186 | 35.5 |
| SM8S24AG | SM8S24CAG | 24.0 | 26.7 | 29.5 | 5.0 | 10 | 150 | 170 | 38.9 |
หมายเหตุ: | |||||||||
ภาพรวมของไดโอ้ดดักความเร็วชั่วคราวของ TVS สําหรับรถยนต์
1การใช้งานแบบกว้างขวางของไดโอเดสดุบอาการชั่วคราวในรถยนต์ TVS
ไดโอ้ด TVS ระดับรถยนต์เป็นอุปกรณ์ป้องกันทั่วไปในการใช้งานเชิงปฏิบัติการ พวกเขาถูกใช้อย่างแพร่หลายใน: ระบบบันเทิงรถยนต์เครื่องนําทางรถยนต์, เครื่องบันทึกเสียงขับรถ, หมอนนั่งรถที่ทําความร้อน และเก้าอี้นวดรถด้วยการพัฒนาวิทยาศาสตร์และเทคโนโลยีและเทคโนโลยีสารสนเทศอย่างรวดเร็ว, ผลิตภัณฑ์อิเล็กทรอนิกส์ที่ติดตั้งบนยานกําลังได้รับการบูรณาการและแบบจําแนกมากขึ้น เพื่อให้การทํางานที่มั่นคงและน่าเชื่อถือของผลิตภัณฑ์อิเล็กทรอนิกส์ที่ติดตั้งบนยานต้องนํามาตรฐานที่เข้มงวดและต้องการมากขึ้น สําหรับปริมาตรเทคนิคของอุปกรณ์ป้องกันอิเล็กทรอนิกส์และผู้ผลิต-ต้องการ
2. ปริมาตรที่ต้องการสําหรับไดโอเดสดุบอาการชั่วคราวของ TVS สําหรับรถยนต์
ความเร็วการตอบสนองระดับ nS ความแรงดันเหลือต่ํา กระแสรั่วน้อย สอดคล้องกับ ISO 7637-2-5A/5B load dump test ความน่าเชื่อถือสูงและสอดคล้องกับความต้องการของอุปกรณ์อิเล็กทรอนิกส์สําหรับรถยนต์ AEC-Q101.
3ความต้องการการรับรองระบบผู้ผลิต
ผ่านรถยนต์การรับรองระบบอุตสาหกรรม IATF 16949
ลักษณะ:
ชิปกระจกที่ปรับปรุง
TJความสามารถ = 175 °C เหมาะสําหรับความน่าเชื่อถือสูงและความต้องการรถยนต์
ความสามารถในการใช้พลังงานแรงกระแทกสูงสุด 6600W ด้วยรูปคลื่น 10/1000μs อัตราการซ้ํา (รอบทํางาน): 0.01 %
ตอบสนองกับ ISO7637-2 5a/5b และ ISO 16750 การทดสอบฝากภาระ (แตกต่างกันตามสภาพการทดสอบ)
ตอบรับ AEC-Q101 มีคุณภาพ
กระแสรั่วน้อย
ความดันต่ําลงข้างหน้า
ความสามารถในการจับยึดที่ดีมาก
เวลาตอบสนองเร็วมาก
สอดคล้องกับ RoHS
การใช้งาน:
การป้องกันรถยนต์
คําอธิบายของไดโอเดส TVS ที่ใช้บ่อยในซีรีส์ SM8S
ไดโอ้ด TVS ซีรี่ย์ SM8S เป็นอุปกรณ์ป้องกันการกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระเช่น SM8S36A, SM8S30A, SM8S24A, SM8S26A, SM8S28A , SM8S33A เป็นต้น
