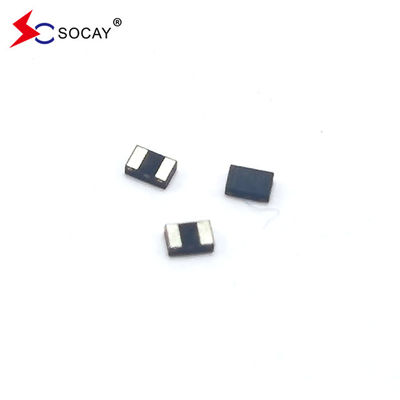

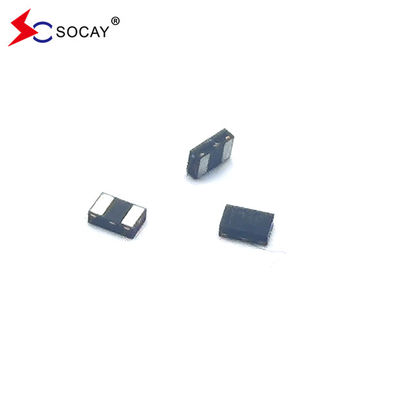

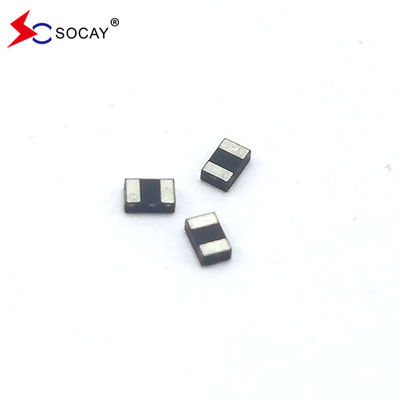

เครื่องระบายไฟฟ้า ESD ความจุต่ํา สําหรับการป้องกัน ESD SE03N6L01GZ ความกระตุ้นในการทํางาน 3.3V
ESD Arrays DATASHEET: รายละเอียดการใช้งานSE03N6L01GZ_v22041.pdf
ลักษณะของเรียง ESD:
ESD Arrays แอพลิเคชั่น:
ESD Arrays คุณสมบัติทางกล:
ตารางฟังก์ชันของเรียง ESD:
ระบบ ESD แอรเรย์ ความสูงสุดที่สมบูรณ์แบบ (T)A= 25 °C เว้นแต่ระบุต่างหาก)
| สัญลักษณ์ | ปริมาตร | มูลค่า | หน่วย |
| TL | อุณหภูมิในการผสมผสานหมู | 260 (10 วินาที) | oC |
| TOP | ระยะอุณหภูมิการทํางาน | -55 ถึง +125 | °C |
| TSTG | ระยะอุณหภูมิในการเก็บรักษา | -55 ถึง +150 | °C |
| VESD | ESD ตาม IEC61000-4-2 (อากาศ) | ± 25 | kV |
| ESD ตาม IEC61000-4-2 (ติดต่อ) | ± 25 | ||
คุณสมบัติไฟฟ้า (TA=25°C เว้นแต่ระบุต่างหาก:)
| ปริมาตร | สัญลักษณ์ | เงื่อนไข | นาที | แบบว่า | แม็กซ์ | หน่วย |
| โลตติ้งทํางานกลับ | VRWM | -- | -- | -- | 3.3 | V |
| ความดันการตัด | VBR | IT = 1mA | 5.0 | -- | 6.5 | V |
| กระแสรั่ว | IR | VRWM = 3.3V | -- | -- | 1.0 | μA |
| โลตติจ์การกั้น | VC | IPP = 1A,tP = 8/20μs | -- | 9.0 | -- | V |
| โลตติจ์การกั้น | VC | IPP = 5A, tP = 8/20μs | -- | 19.0 | -- | V |
| ความจุของแยก | CJ | VR = 0V, f = 1MHz | -- | 0.4 | -- | pF |
ESD Arrays ลักษณะเส้นโค้ง:
รูปที่ 18/20 us รูปแบบคลื่น Pulse
รูป 2ESDPโรคตับWสูตร(ตาม IEC 61000-4-2)

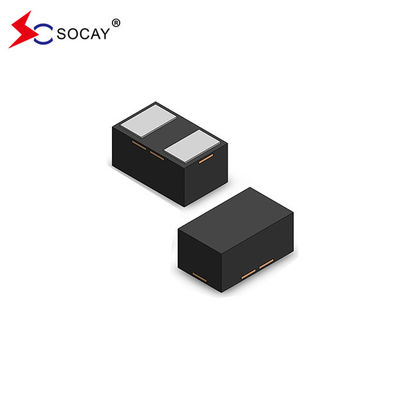

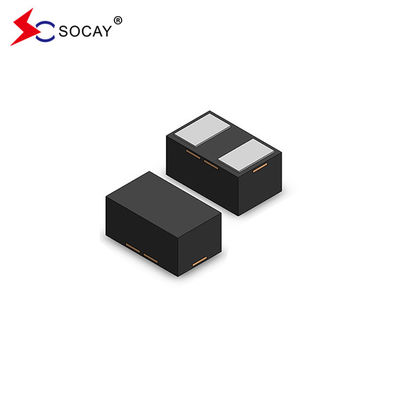

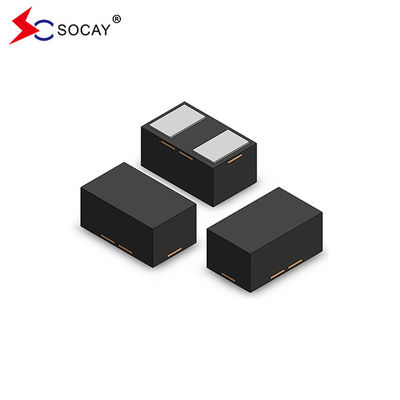

DFN1006-2L ภาพรวมและขนาดของแพคเกจ:
| สัญลักษณ์ | มิลลิเมตร | นิ้ว | ||
| นาที | แม็กซ์ | นาที | แม็กซ์ | |
| A | 0.450 | 0.550 | 0.018 | 0.022 |
| A1 | 0.010 | 0.070 | 0.000 | 0.003 |
| D | 0.950 | 1.050 | 0.037 | 0.041 |
| E | 0.550 | 0.650 | 0.022 | 0.026 |
| D1 | 0.450 REF | 0.018 REF | ||
| E1 | 0.400 REF | 0.016 REF | ||
| b | 0.275 | 0.325 | 0.011 | 0.013 |
| e | 0.675 | 0.725 | 0.027 | 0.029 |
| L | 0.275 | 0.325 | 0.011 | 0.013 |
| L1 | 0.010 REF | 0.000 REF | ||
