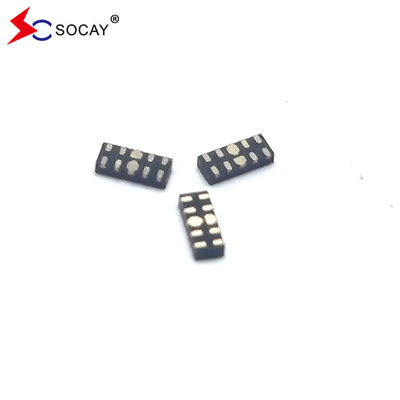

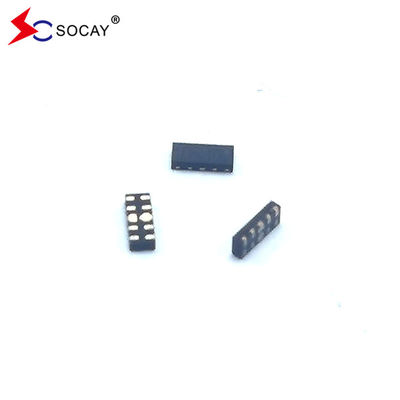

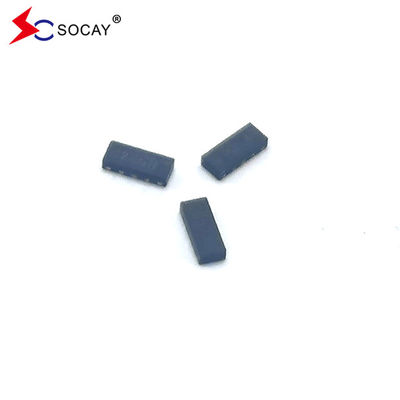

DFN2510-10L ESD Arrays SE05NRD34GU ความดันการทํางาน 5.0V สําหรับการป้องกัน ESD
ESD Arrays DATASHEET: รายละเอียดการใช้งานSE05NRD34GU_v23071.pdf
ลักษณะของเรียง ESD:
เวลาตอบสนอง < 1 ns
ESD Arrays แอพลิเคชั่น:
ESD Arrays คุณสมบัติทางกล:
ตารางฟังก์ชันของเรียง ESD:
ระบบ ESD แอรเรย์ ความสูงสุดที่สมบูรณ์แบบ (T)A= 25 °C เว้นแต่ระบุต่างหาก)
| สัญลักษณ์ | ปริมาตร | มูลค่า | หน่วย |
| TLST | อุณหภูมิในการผสมผสานหมู | 260 (10 วินาที) | °C |
| TSTG | ระยะอุณหภูมิในการเก็บรักษา | -55 ถึง +150 | °C |
| TOPT | ระยะอุณหภูมิการทํางาน | -55 ถึง +125 | °C |
| VESD | ESD ตาม IEC 61000-4-2 ((อากาศ) | ± 20 | KV |
| ESD ตาม IEC 61000-4-2 (ติดต่อ) | ± 15 | ||
ลักษณะของเส้นโค้ง IV-V:
| สัญลักษณ์ | ปริมาตร |
| IPP | ปัจจุบันปริมาณแรงกระแทกสูงสุด |
| VC | โลตติจ์กั้น @ IPP |
| VRWM | ความดันกลับที่สูงสุดในการทํางาน |
| IR | ปัจจุบันการรั่วไหลกลับสูงสุด @ VRWM |
| VBR | ความดันการตัด @ IT |
| IT | ปัจจุบันการทดสอบ |
| IF | กระแสไฟฟ้าต่อ |
| VF | ความดันด้านหน้า @ IF |
คุณสมบัติไฟฟ้า (TA = 25 °C เว้นแต่ระบุต่างหาก):
| สัญลักษณ์ | สภาพการทดสอบ | ขั้นต่ํา | แบบปกติ | ขนาดสูงสุด | หน่วย |
| VRWM | ปิน I/O ใด ๆ ไปยัง GND | -- | -- | 5.0 | V |
| IR | VRWM=5V, T=25°C | -- | -- | 1.0 | μA |
| VBR | IT = 1mA | 6.0 | -- | -- | V |
| VC | IPP=1A, tp=8/20μs | -- | 10 | -- | V |
| VC | IPP=4A, tp=8/20μs | -- | 13 | -- | V |
| CJ | VR=0V, f=1MHz | -- | 0.60 | -- | pF |
| CJ | VR=0V, f=1MHz | -- | 0.40 | -- | pF |
ข้อมูลแอปพลิเคชั่นของ ESD Arrays:
การจัดวางภาพด้านบนสําหรับ HDMI Interface ด้วยSE05NRD34GU
DFN2510-10L ภาพรวมและขนาดของแพคเกจ:
| สัญลักษณ์ | ขนาด ใน มิลลิเมตร | ||
| นาที | นอม | แม็กซ์ | |
| A | 0.45 | 0.50 | 0.55 |
| A1 | -- | 0.02 | 0.05 |
| b | 0.15 | 0.20 | 0.25 |
| b1 | 0.35 | 0.40 | 0.45 |
| b2 | 0.20 | 0.25 | 0.30 |
| c | 0.10 | 0.15 | 0.20 |
| D | 2.45 | 2.50 | 2.55 |
| e | 0.50 บีเอสซี | ||
| Nd | 2.00 บีเอสซี | ||
| E | 0.95 | 1.00 | 1.05 |
| L | 0.35 | 0.40 | 0.45 |
| L1 | 0.075 REF | ||
| L2 | 0.050 REF | ||
| h | 0.08 | 0.12 | 0.15 |
| R | 0.05 | 0.10 | 0.15 |
