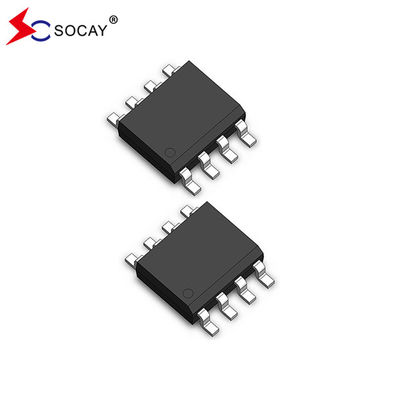

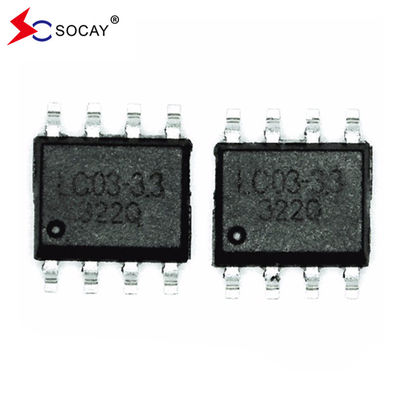

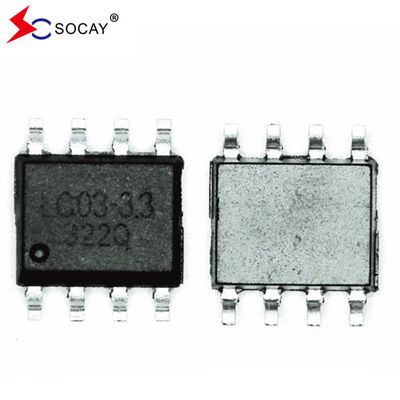

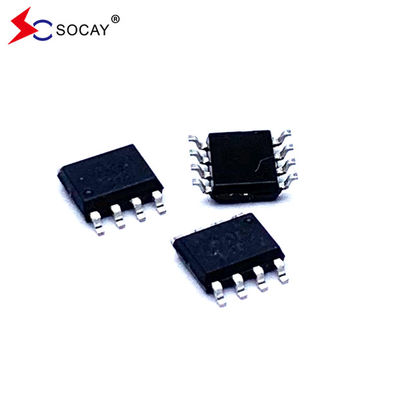

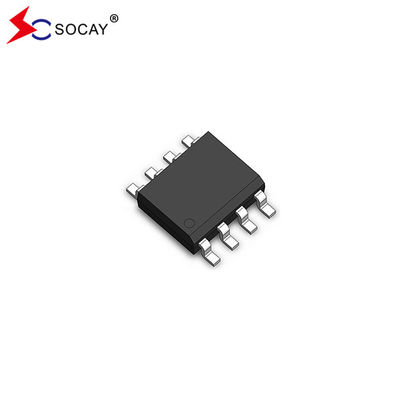

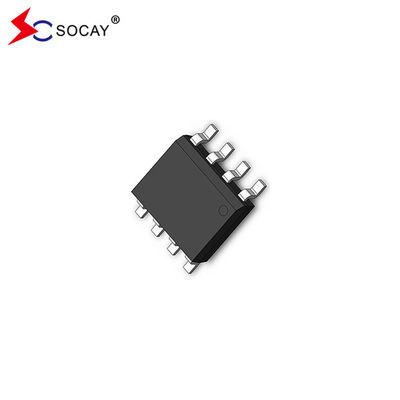

MSOP-8 Package ESD Arrays SE02P8M14HA ความจุต่ํามาก 1.5pF @ 3.0V (ปกติ)
ESD Arrays DATASHEET: รายละเอียดการใช้งานSE02P8M14HA_v22071.pdf
ลักษณะของเรียง ESD:
ความดันการทํางานและ clamping ต่ํา
ESD Arrays แอพลิเคชั่น:
ESD Arrays คุณสมบัติทางกล:
ตารางฟังก์ชันของเรียง ESD:
ระบบ ESD แอรเรย์ ความสูงสุดที่สมบูรณ์แบบ (T)A= 25 °C เว้นแต่ระบุต่างหาก)
| สัญลักษณ์ | ปริมาตร | มูลค่า | หน่วย |
| VESD |
ESD ตาม IEC 61000-4-2 ((อากาศ) ESD ตาม IEC 61000-4-2 (ติดต่อ) |
± 30 ± 30 |
KV |
| TOPT | อุณหภูมิการทํางาน | -55 ถึง +125 | °C |
| TSTG | อุณหภูมิในการเก็บ | -55 ถึง +150 | °C |
| TLST | อุณหภูมิในการผสมผสานหมู | 260 ((10 วินาที) | °C |
ลักษณะของเส้นโค้ง IV-V:
| สัญลักษณ์ | ปริมาตร |
| VRWM | ความดันการทํางานแบบย้อนหลัง |
| IR | กระแสการรั่วไหลกลับ @ VRWM |
| Vt1 | โลตติจ์กระตุ้น |
| มัน1 | กระแสกระตุ้น @ Vt1 |
| Vh | โลเตจการรักษา |
| อืม | กระแสความแรง @ Vh |
| VC | โลตติจ์กั้น @ IPP |
| IPP | ปัจจุบันแรงกระแทกสูงสุด |
| VBR | ความดันการตัด @ IT |
| CJ | ความสามารถของปรสิต |
คุณสมบัติไฟฟ้า (TA = 25 °C เว้นแต่ระบุต่างหาก):
| สัญลักษณ์ | สภาพการทดสอบ | ขั้นต่ํา | แบบกลาก | แม็กซ์imum | หน่วย |
| VRWM | -- | -- | -- | 2.8 | V |
| ฉันR | VRWM=2.8V, T=25°C | -- | 0.1 | 1.0 | μA |
| Vt1 | ฉันt1= 100μA | 3.0 | 3.7 | 4.5 | V |
| Vh | ฉันh= 10mA | 3.0 | -- | 4.0 | V |
| VC |
ฉันPP=2A, tp=8/20μs (ทุกสาย) |
-- | -- | 5.0 | V |
| VC |
ฉันPP=10A, tp=8/20μs (ทุกสาย) |
-- | -- | 8.0 | V |
| VC |
ฉันPP=24A, tp=8/20μs (ทุกสาย) |
-- | -- | 14.0 | V |
| CJ |
VR=3.0V, f=1MHz (ทุกสาย) |
-- | 1.5 | 2.5 | pF |
แอเรย์ ESDลักษณะของเส้นโค้ง:
รูป 1 รูป 2 รูป 8/20μs รูปคลื่นกระแทกความดันการจับ VCVS ปัจจุบัน IPP
รูปที่ 3ESD Clamping ของ I/O ไปยัง GND
(+ 8kV ติดต่อตาม IEC 61000-4-2) รูป4.พลังงานประปาแบบปกติ vs โวลเตจ
MSOP-8 Package Outline & Dimensions: ขนาดของแพคเกจ
| สัญลักษณ์ | มิลลิเมตร | นิ้ว | ||
| ขั้นต่ํา | ขนาดสูงสุด | ขั้นต่ํา | ขนาดสูงสุด | |
| A | 4.800 | 5.000 | 0.189 | 0.196 |
| B | 3.800 | 4.000 | 0.150 | 0.157 |
| C | 1.350 | 1.750 | 0.054 | 0.068 |
| D | 0.350 | 0.490 | 0.014 | 0.019 |
| F | 0.400 | 1.250 | 0.016 | 0.049 |
| G | 1.27 BSC | 0.05 บีเอสซี | ||
| J | 0.180 | 0.250 | 0.007 | 0.009 |
| K | 0.100 | 0.250 | 0.004 | 0.008 |
| P | 5.800 | 6.200 | 0.229 | 0.244 |
| R | 0.250 | 0.500 | 0.010 | 0.019 |
