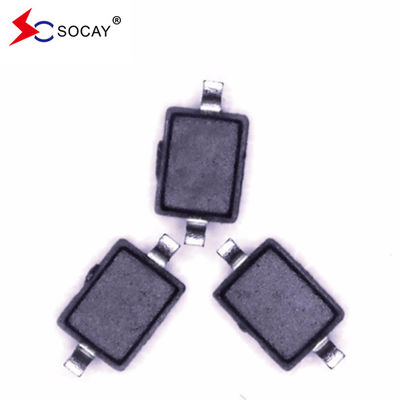

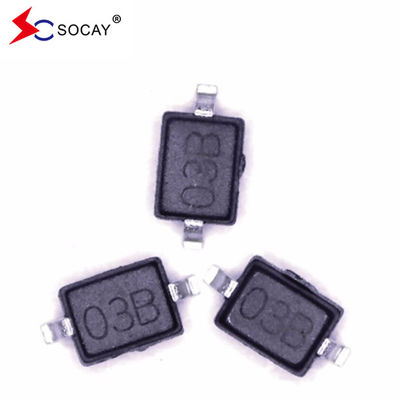

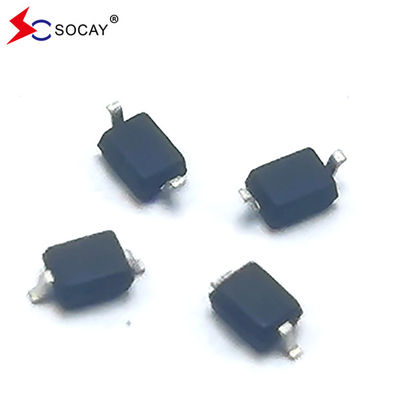

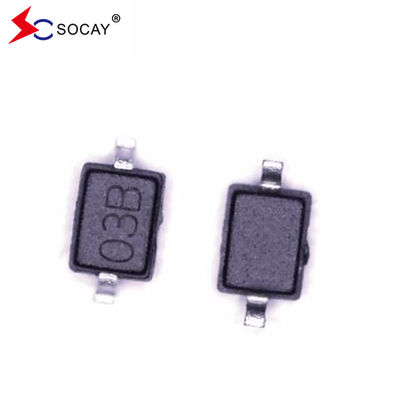

3.3V ESD Protection Diode SE03D3D01GW เครื่องยับยั้งความแรงดันชั่วคราว สําหรับการป้องกัน ESD
ไดโอเดสป้องกัน ESDใบข้อมูล:SE03D3D01GW_v22041.pdf
ไดโอเดสป้องกัน ESDลักษณะ:
เวลาตอบสนอง < 1 ns
ไดโอเดสป้องกัน ESDการใช้งาน:
อินเตอร์เฟซ USB
ไดโอเดสป้องกัน ESDคุณสมบัติทางกล:
ไดโอเดสป้องกัน ESD การตั้งค่า Pin:
ไดโอเดสป้องกัน ESDค่าเรตติ้งสูงสุด (T)A= 25 °C เว้นแต่ระบุต่างหาก)
| ปริมาตร | สัญลักษณ์ | มูลค่า | หน่วย |
ESD ตาม IEC 61000-4-2 (อากาศ) | VESD | ± 25 | KV |
| ระยะอุณหภูมิการทํางาน | TJ | -55 ~ +150 | °C |
| ระยะอุณหภูมิในการเก็บรักษา | TSTG | -55 ~ +150 | °C |
| อุณหภูมิการเผาผลาญ | TL | 260 | °C |
ไดโอเดสป้องกัน ESDคุณสมบัติไฟฟ้า (TA = 25 °C เว้นแต่ระบุต่างหาก):
| เลขส่วน | VRWM (V) (สูงสุด) | VB (V) (นาที) | IT (mA) | VC @ 1A (V) (สูงสุด) | VC (V) | IR (μA) (สูงสุด) | CJ (pF) (ประเภท) | |
| (สูงสุด) | (@A) | |||||||
| SE03D3D01GW | 3.3 | 4.0 | 1 | 7.8 | 19.5 | 17 | 0.1 | 0.8 |
เครื่องไฟฟ้าลักษณะsกว้าง:
รูปที่ 1 รูปแบบคลื่นกระแทก
มะเขือเทศ2.พลังงานพริกพลัสที่ไม่ซ้ําซ้ํา vs เวลาพลัส
มะเขือเทศ3. คอร์ฟการลดพลังงาน
มะเขือเทศ4.ความจุของแยกกับวอลเตจกลับ

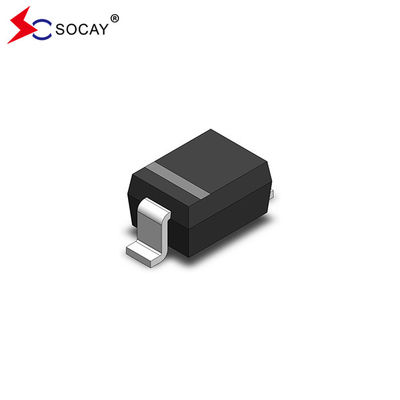

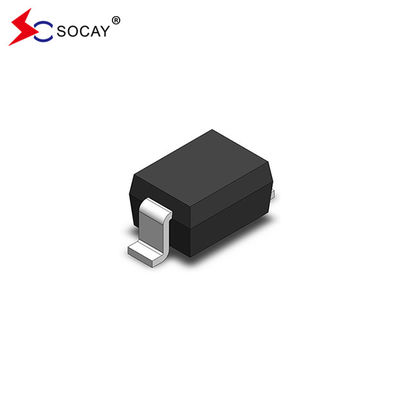

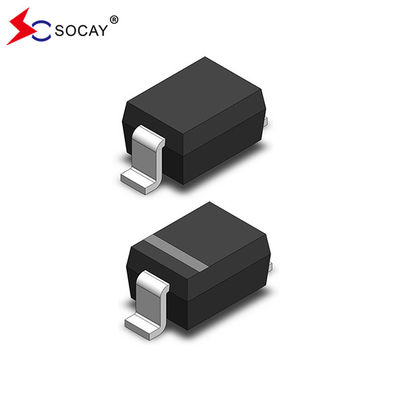

SOD-323 ภาพรวมและขนาดของแพคเกจ:
| สัญลักษณ์ | ขนาดในมิลลิเมตร | |
| นาที | แม็กซ์ | |
| A | -- | 1.00 |
| A1 | 0.00 | 0.10 |
| A2 | 0.80 | 0.90 |
| b | 0.25 | 0.35 |
| c | 0.08 | 0.15 |
| D | 1.20 | 1.40 |
| E | 1.60 | 1.80 |
| E1 | 2.50 | 2.70 |
| e | 1.80 | 2.04 |
| L | 0.475 REF | |
| L1 | 0.25 | 0.40 |
| θ | 0° | 8° |
