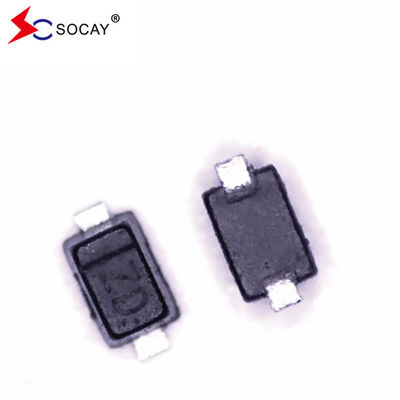

SOCAY แท้โรงงาน ESD ป้องกันไดโอเดส SE12D5V11GW ความแรงกดต่ํา 25V
ไดโอ้ดป้องกัน ESD ใบข้อมูล:SE12D5V11GW_v21081.pdf
ไดโอเดสป้องกัน ESDลักษณะ:
ไดโอเดสป้องกัน ESDการใช้งาน:
ไดโอเดสป้องกัน ESDคุณสมบัติทางกล:
ไดโอเดสป้องกัน ESD การตั้งค่า Pin:
ไดโอเดสป้องกัน ESDค่าเรตติ้งสูงสุด (T)A= 25 °C เว้นแต่ระบุต่างหาก)
| สัญลักษณ์ | ปริมาตร | มูลค่า | หน่วย | |
| TL | อุณหภูมิในการผสมผสานหมู | 260 (10 วินาที) | oC | |
| TSTG | ระยะอุณหภูมิในการเก็บรักษา | -55 ถึง +150 | oC | |
| TOP | ระยะอุณหภูมิการทํางาน | -55 ถึง +150 | oC | |
| IEC61000-4-2 (ESD) | การปล่อยอากาศ | ± 30 | KV | |
| IEC61000-4-2 (ESD) | ติดต่อ | ± 30 | ||
| IEC61000-4-4 (EFT) | 40 | A | ||
ลักษณะของเส้นโค้ง IV-V:
| สัญลักษณ์ | ปริมาตร |
| ฉันPP | ปัจจุบันปริมาณแรงกระแทกสูงสุด |
| VC | โลตติจ์การกั้น @ IPP |
| VRWM | ความดันกลับที่สูงสุดในการทํางาน |
| ฉันR | ขนาดสูงสุด การรั่วไหลกลับ กระแสไฟฟ้า @ VRWM |
| ฉันT | ปัจจุบันการทดสอบ |
| VB | ความดันการตัด @ IT |
| ฉันF | กระแสไฟฟ้าต่อ |
| VF | ความดันด้านหน้า @IF |
| C | ความจุสูงสุด @VR=0V & f=1MHz |
ไดโอเดสป้องกัน ESDคุณสมบัติไฟฟ้า (TA = 25 °C เว้นแต่ระบุต่างหาก):
| สัญลักษณ์ฉัน | เงื่อนไข | นาที | แบบ | แม็กซ์ | หน่วย |
| VRWM | --- | --- | --- | 12.0 | V |
| VBR | ฉันT= 1 mA | 14.1 | --- | --- | V |
| ฉันR | VR= 12V | --- | --- | 0.1 | μA |
| VC | ฉันPP=5.0A, tp = 8/20μs | --- | --- | 25.0 | V |
| CJ | VR= 0V, f = 1MHz | --- | 55.0 | --- | pF |
เครื่องไฟฟ้าลักษณะsกว้าง:
รูปที่ 1 8/20μs รูปแบบคลื่นกระแทก
รูป 2Pติดต่อ ositive 8KV ต่อIEC 61000-4-2
มะเขือเทศ3. ติดต่อลบ 8KV ต่อIEC 61000-4-2

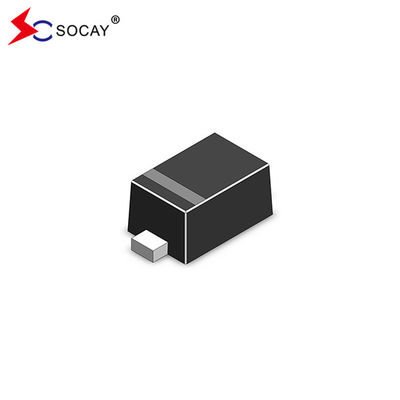

SOD-523 ภาพรวมและขนาดของแพคเกจ:
| สัญลักษณ์ | มิลลิเมตร | นิ้ว | ||||
| นาที | นอม | แม็กซ์ | นาที | นอม | แม็กซ์ | |
| A | 1.10 | 1.20 | 1.30 | 0.043 | 0.047 | 0.051 |
| B | 0.70 | 0.80 | 0.90 | 0.028 | 0.032 | 0.035 |
| C | 0.50 | 0.60 | 0.70 | 0.020 | 0.024 | 0.028 |
| D | 0.25 | 0.30 | 0.35 | 0.010 | 0.012 | 0.014 |
| J | 0.07 | 0.14 | 0.20 | 0.0028 | 0.0055 | 0.0079 |
| K | 0.15 | 0.20 | 0.25 | 0.006 | 0.008 | 0.010 |
| S | 1.50 | 1.60 | 1.70 | 0.059 | 0.063 | 0.067 |
