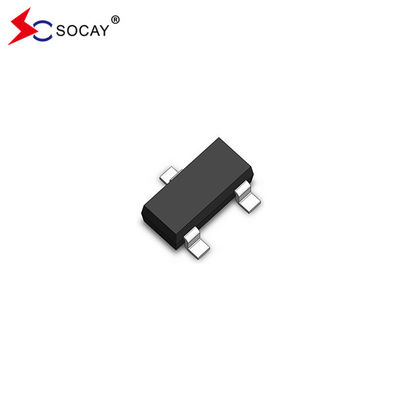

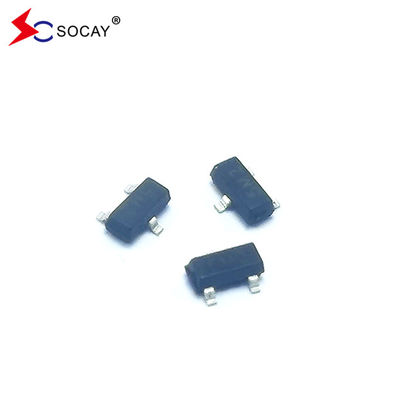

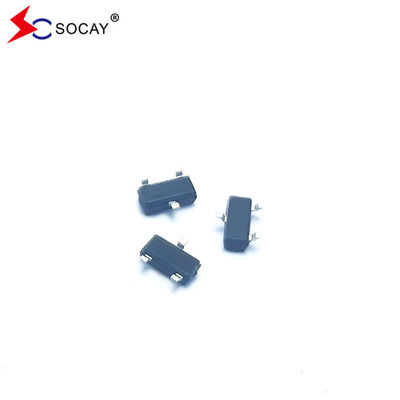

SOT23-3L SOT-23 Package ESD Arrays SM712 การป้องกันของเครื่องรับเสียง RS485
ESD Arrays DATASHEET: รายละเอียดการใช้งานSM712_v21081.pdf
แอเรย์ ESDลักษณะ:
ความเหมาะสม IEC (EN61000-4):
แอเรย์ ESDการใช้งาน:
แอเรย์ ESD คุณสมบัติทางกล:
สัญลักษณ์วงจร ESD Arrays:
ESDแอเรย์การตั้งค่าแบบแผนและ PIN:
ESDแอเรย์ค่าเรตติ้งสูงสุด (T)A= 25 °C เว้นแต่ระบุต่างหาก)
| การจัดอันดับ | สัญลักษณ์ | มูลค่า | หน่วย |
| พลังงานแรงกระแทกสูงสุด (tp=8/20μs) | PPP | 400 | W |
| อุณหภูมิในการผสมผสานหมู | TL | 260 (10 วินาที) | °C |
| กระแสแรงกระแทกสูงสุด (tp=8/20μs) | IPP | 17/12 | A |
| อุณหภูมิการทํางาน | TJ | -55 ถึง +125 | °C |
| อุณหภูมิในการเก็บ | TSTG | -55 ถึง +150 | °C |
ลักษณะของเส้นโค้ง IV-V:
| สัญลักษณ์ | ปริมาตร |
| IPP | ปัจจุบันปริมาณแรงกระแทกสูงสุด |
| VC | โลตติจ์กั้น @ IPP |
| VRWM | ความดันกลับที่สูงสุดในการทํางาน |
| IR | ปัจจุบันการรั่วไหลกลับสูงสุด @ VRWM |
| VBR | ความดันการตัด @ IT |
| IT | ปัจจุบันการทดสอบ |
| IF | กระแสไฟฟ้าต่อ |
| VF | ความดันด้านหน้า @ IF |
ESDแอเรย์ลักษณะไฟฟ้าของไดโอเดส (TA = 25°C เว้นแต่ระบุต่างหาก):
| ปริมาตร | สัญลักษณ์ | เงื่อนไข | ปิ้น 1 ถึง 3 และ 2 ถึง 3 | ปิน 3 ถึง 1 และ 3 ถึง 2 | หน่วย | ||||
| นาที | แบบ | แม็กซ์ | นาที | แบบ | แม็กซ์ | ||||
| ความดันการหยุดกลับ | VRWM | Pin 3 ถึง 1 หรือ Pin 2 ถึง 1 | -- | -- | 12 | -- | -- | 7 | V |
| ความดันการแยกกลับ | VBR | IT = 1mA | 13.3 | -- | -- | 7.5 | -- | -- | V |
| กระแสการรั่วไหลกลับ | IR | VR = VRWM | -- | -- | 1 | -- | -- | 1 | μA |
| โลตติจ์การกั้น | VC | IPP = 12A, tp = 8/20μs | -- | 30 | 35 | -- | -- | -- | V |
| IPP = 17A, tp = 8/20μs | -- | -- | -- | -- | 18 | 22 | V | ||
| ความจุของแยก | Cj | VR = 0V, f = 1MHz | -- | -- | 75 | -- | -- | 75 | pF |
| VR = VRWM, f = 1MHz | -- | 45 | -- | -- | 45 | -- | pF | ||
SO23-3L ภาพรวมและขนาดของแพคเกจ:
| สัญลักษณ์ | มิลลิเมตร | นิ้ว | ||
| นาที | แม็กซ์ | นาที | แม็กซ์ | |
| A | 0.900 | 1.150 | 0.035 | 0.045 |
| A1 | 0.000 | 0.100 | 0.000 | 0.004 |
| A2 | 0.900 | 1.050 | 0.035 | 0.041 |
| D | 2.800 | 3.000 | 0.110 | 0.118 |
| b | 0.300 | 0.500 | 0.012 | 0.020 |
| E | 2.250 | 2.550 | 0.089 | 0.100 |
| E1 | 1.200 | 1.400 | 0.047 | 0.055 |
| e | 0.950 บีเอสซี | 0.037 บีเอสซี | ||
| L | 0.300 | 0.500 | 0.012 | 0.020 |
| θ | 0° | 8° | 0° | 8° |
