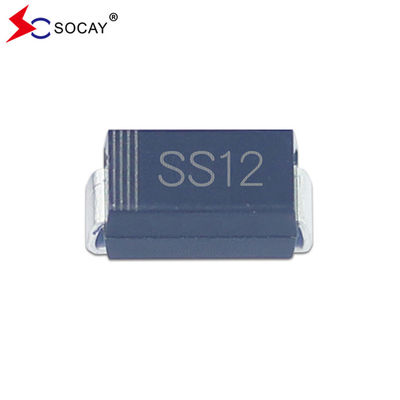

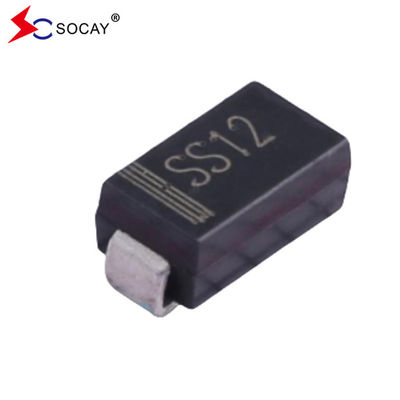

20 วอลต์ ความดันสับสนสูงสุดซ้ําซ้ํา SS12A Schottky Barrier Diode SMA Package
โดดป้องกัน Schottky ใบข้อมูลSS12A~SS120A ((SMA)_v2211.1.pdf
ลักษณะของไดโอเดสป้องกัน Schottky:
260 °C/10 วินาทีที่ปลาย
องค์ประกอบที่สอดคล้องกับ RoHS 2002/95/1 และ WEEE 2002/96/EC
ข้อมูลทางกลของไดโอเดสป้องกัน Schottky:
Polarity: แบนด์เลเซอร์แสดงปลายคาโทด
ราคาและลักษณะของไดโอเดสป้องกัน Schottky
| ฉันF ((AV) | 1.0A |
| VRRM | 20 V ถึง 200 V |
| ฉันFSM | 40A |
| VF | 0.50V, 0.55V, 0.70V, 0.85V0.95 วอลต์ |
| Tเจ แม็กซ์ | 125°C |
ราคาสูงสุดของไดโอเดสป้องกัน Schottky และคุณสมบัติทางความร้อน (TA= 25 °C เว้นแต่ระบุต่างหาก)
| รายการ | สัญลักษณ์ | SS12A | SS13A | SS14A | SS15A | SS16A | SS18A | SS110A | SS115A | SS120A | หน่วย |
|
สูงสุดที่ซ้ํา ความดันกลับ |
VRRM | 20 | 30 | 40 | 50 | 60 | 80 | 100 | 150 | 200 | V |
| ความดัน RMS สูงสุด | VRMS | 14 | 21 | 28 | 35 | 42 | 56 | 70 | 105 | 140 | V |
|
สูงสุด DC โลตติจ์ปิด |
VDC | 20 | 30 | 40 | 50 | 60 | 80 | 100 | 150 | 200 | V |
|
ขั้นต่ําสูงสุด กระแสปรับ
|
ฉันF(AV) | 1 | A | ||||||||
|
กระแสกระแสสูงสุด 8.3ms เซนส์เวฟครึ่งเดียว ผนวกกับภาระปริมาณ |
ฉันFSM |
40 | A | ||||||||
|
อัตราการเปลี่ยนแปลงความจุ (ระดับ VR) |
dv/dt | 10000 | V/μs | ||||||||
|
ความต้านทานทางความร้อนจาก การเชื่อมต่อต่อกับหลอด(1) |
RθJL | 35 | °C/W | ||||||||
|
สายแยกการทํางานและการเก็บ ระยะอุณหภูมิ |
TJTSTG | ₹ 65 ถึง + 125 | °C | ||||||||
| หมายเหตุที่ 1: ติดตั้งบน PCB ด้วยพื้นที่ปั๊มทองแดง 0.2 x 0.2 ′′ (5.0 x 5.0 มม.) | |||||||||||
คุณสมบัติไฟฟ้าของไดโอเดสป้องกัน Schottky (T)A= 25 °C เว้นแต่ระบุต่างหาก)
| รายการ | สภาพการทดสอบ | สัญลักษณ์ | SS12A |
SS13A~ SS14A |
SS15A~ SS16A |
SS18A~ SS110A |
SS115A~ SS120A |
หน่วย | |
| ความดันต่อทันที | IF=1.0A(2) | VF | 0.50 | 0.55 | 0.70 | 0.85 | 0.95 | V | |
| กระแสกลับ | VR=VDC | Tj=25°C | IR | 0.5 | mA | ||||
| Tj=100°C | 5.0 | ||||||||
| หมายเหตุ 2: การทดสอบแรงกระแทก: ความกว้างของแรงกระแทก 300μs, ระยะเวลาทํางาน 1% | |||||||||
ไดโอ้ดป้องกัน Schottky SS12A ขนาดไดโอ้ด:
โดดป้องกัน Schottky SS12A ประกาศ:
ฉันF ((AV)เราแนะนําว่าในกรณีที่แย่ที่สุด ปัจจุบันไม่เกิน 80%
ฉันFSM: หมวดนี้กําหนดกระแสสูงสุดที่ไม่ซ้ําซ้ํา ใช้เพียงสําหรับการทํางานที่ผิดปกติ
TJ: ลดการจัดอันดับนี้เมื่อใช้อุปกรณ์เพื่อให้แน่ใจว่าความน่าเชื่อถือสูงJต่ํากว่า 100 °C
