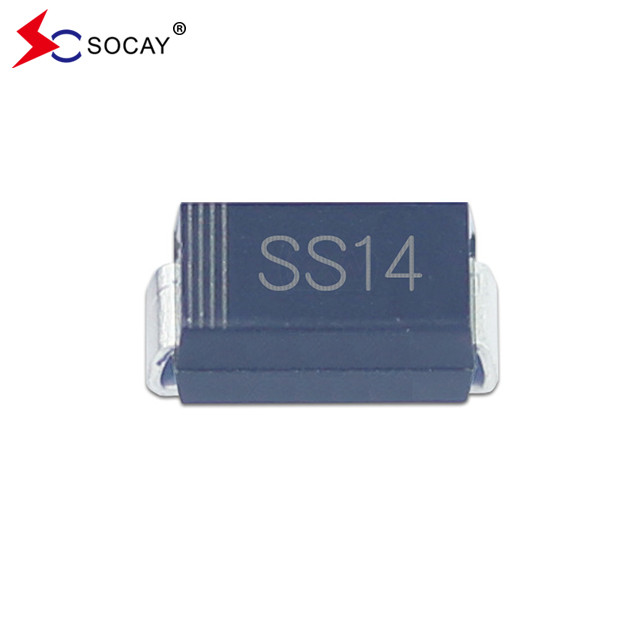

SOCAY SS14A Schottky Barrier Diode VRRM 40V VRMS 28V SMD SBD
ใบข้อมูล SBD:SS12A~SS120A ((SMA)_v2211.1.pdf
SBD SS14A ลักษณะ:
260 °C/10 วินาทีที่ปลาย
องค์ประกอบที่สอดคล้องกับ RoHS 2002/95/1 และ WEEE 2002/96/EC
ข้อมูลกล SBD SS14A:
ความขั้วของ SS14A: แบนด์เลเซอร์แสดงปลายคาโทด
SBD SS14A คุณสมบัติและคุณสมบัติหลัก
| SBD IF ((AV) | 1.0A |
| SBD VRRM | 40 V |
| ฉันFSM | 40A |
| VF | 0.50V, 0.55V, 0.70V, 0.85V0.95 วอลต์ |
| Tเจ แม็กซ์ | 125°C |
SBD SS14A ความสามารถสูงสุดและคุณสมบัติทางความร้อน (TA= 25 °C เว้นแต่ระบุต่างหาก)
| รายการ | สัญลักษณ์ | SS12A | SS13A | SS14A | SS15A | SS16A | SS18A | SS110A | SS115A | SS120A | หน่วย |
|
SBD แม็กซ์ |
VRRM | 20 | 30 | 40 | 50 | 60 | 80 | 100 | 150 | 200 | V |
| SBD Max. Vrms | VRMS | 14 | 21 | 28 | 35 | 42 | 56 | 70 | 105 | 140 | V |
|
สูงสุด Vdc |
VDC | 20 | 30 | 40 | 50 | 60 | 80 | 100 | 150 | 200 | V |
|
SBD Max. ถ้า |
ฉันF(AV) | 1 | A | ||||||||
|
SBD กระแสกระแสกระแสสูงสุด |
ฉันFSM |
40 | A | ||||||||
|
SBD อัตราการเปลี่ยนแปลงความกระชับกําลัง |
dv/dt | 10000 | V/μs | ||||||||
|
SBD ความต้านทานทางความร้อน |
RθJL | 35 | °C/W | ||||||||
|
SBD การทํางานและการเก็บของ ระยะอุณหภูมิ |
TJTSTG | ₹ 65 ถึง + 125 | °C | ||||||||
| หมายเหตุที่ 1: ติดตั้งบน PCB ด้วยพื้นที่ปั๊มทองแดง 0.2 x 0.2 ′′ (5.0 x 5.0 มม.) | |||||||||||
SBD SS14A คุณสมบัติไฟฟ้า (T)A= 25 °C เว้นแต่ระบุต่างหาก)
| บทความใน SBD | สภาพการทดสอบ SBD | สัญลักษณ์ | SS12A |
SS13A~ SS14A |
SS15A~ SS16A |
SS18A~ SS110A |
SS115A~ SS120A |
หน่วย | |
| Vf ทันที | IF=1.0A(2) | VF | 0.50 | 0.55 | 0.70 | 0.85 | 0.95 | V | |
| SBD Ir | VR=VDC | Tj=25°C | IR | 0.5 | mA | ||||
| Tj=100°C | 5.0 | ||||||||
| หมายเหตุ 2: การทดสอบแรงกระแทก: ความกว้างของแรงกระแทก 300μs, ระยะเวลาทํางาน 1% | |||||||||
SBD SS14A ขนาด:
SBD SS14A ประกาศ:
ฉันF ((AV): ในกรณีที่เลวร้ายที่สุด ปัจจุบันไม่เกิน 80% มันสําคัญมาก
ฉันFSM: หมวดนี้กําหนดกระแสสูงสุดที่ไม่ซ้ําซ้ํา ใช้เพียงสําหรับการทํางานที่ผิดปกติ
TJ: ลดการจัดอันดับนี้เมื่อใช้อุปกรณ์เพื่อให้แน่ใจว่าความน่าเชื่อถือสูง เราแนะนําว่าอุปกรณ์Jต่ํากว่า 100 °C
