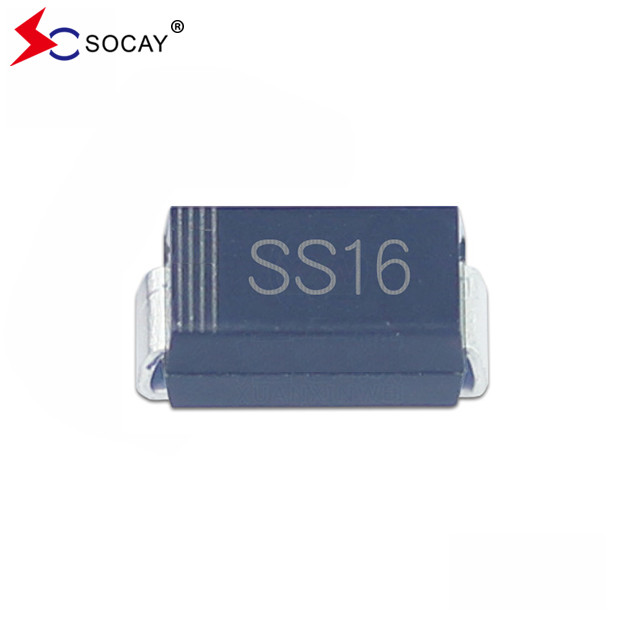

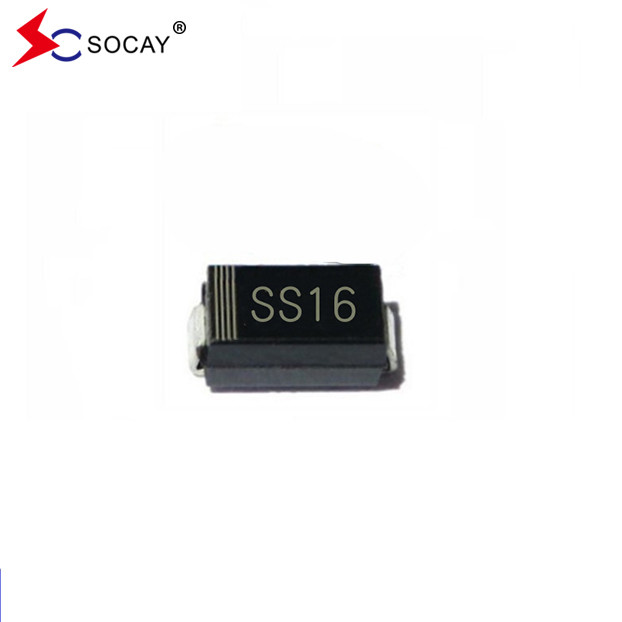

SMD Package 60V Schottky Rectifier SS16A โชตตกี้ ไดโอดีโอ-214AC
โดดป้องกัน Schottky ใบข้อมูลSS12A~SS120A ((SMA)_v2211.1.pdf
SS16A คุณสมบัติของไดโอเดส Schottky:
ส่วนประกอบ SS16A ของเครื่องปรับ Schottky นี้สอดคล้องกับ RoHS 2002/95/1 และ WEEE 2002/96/EC
SS16A ปริมาตรทางกายภาพของไดโอเดส Schottky:
ความขั้วของมัน: แผนเลเซอร์แสดงปลายแคธอด
SS16A โชตกี้ ไดโอเดอร์หลัก ระดับและคุณสมบัติ
| ไดโอเดส Schottky IF ((AV) | 1.0A |
| ไดโอเดส Schottky VRRM | 20 V ถึง 200 V |
| กระแสกระแสสูงสุดฉันFSM | 40A |
| SBD VF | 0.50V, 0.55V, 0.70V, 0.85V0.95 วอลต์ |
| SS16A Tเจ แม็กซ์ | 125°C |
ราคาสูงสุดของไดโอเดส Schottky และข้อมูลความร้อน (TA= 25 °C เว้นแต่ระบุต่างหาก)
| ช็อตตกี้ รายการ | สัญลักษณ์ | SS12A | SS13A | SS14A | SS15A | SS16A | SS18A | SS110A | SS115A | SS120A | หน่วย |
|
Schottky Max. สูงซ้ํา ความดันกลับ |
ช็อตตกี้ VRRM | 20 | 30 | 40 | 50 | 60 | 80 | 100 | 150 | 200 | V |
| โดด Schottky แม็กซ์ ความดัน RMS | ช็อตตกี้ VRMS | 14 | 21 | 28 | 35 | 42 | 56 | 70 | 105 | 140 | V |
|
สูงสุด โลตติจ์ปิด |
ช็อตตกี้ VDC | 20 | 30 | 40 | 50 | 60 | 80 | 100 | 150 | 200 | V |
|
ช็อตตกี้ แม็กซ์ กระแสปรับ
|
ฉันF(AV) | 1 | A | ||||||||
|
ไดโอเดส Schottky ปริมาณกระแสกระแสหน้าสูงสุด |
ช็อตตกี้ IFSM |
40 | A | ||||||||
|
โดด Schottky อัตราการเปลี่ยนแปลงความแรงดัน (ระดับ VR) |
dv/dt | 10000 | V/μs | ||||||||
|
Schottky ความต้านทานทางความร้อน(1) |
RθJL | 35 | °C/W | ||||||||
|
โดด Schottky TJTSTG |
TJTSTG | ₹ 65 ถึง + 125 | °C | ||||||||
| หมายเหตุ 1:ช็อตตกี้ติดตั้งบน PCB ด้วยพื้นที่แผ่นทองแดง 0.2 x 0.2 ′′ (5.0 x 5.0 มิลลิเมตร) | |||||||||||
ข้อมูลไฟฟ้า Schottky Diode (T)A= 25 °C เว้นแต่ระบุต่างหาก)
| อุปกรณ์ Schottky Diode | สถานการณ์ของ Schottky | สัญลักษณ์ | SS12A |
SS13A~ SS14A |
SS15A~ SS16A |
SS18A~ SS110A |
SS115A~ SS120A |
หน่วย | |
| ความดันต่อทันที | ราคาที่ถูกกําหนด | VF | 0.50 | 0.55 | 0.70 | 0.85 | 0.95 | V | |
| โดด Schottky Ir | VR=VDC | Tj=25°C | IR | 0.5 | mA | ||||
| Tj=100°C | 5.0 | ||||||||
| หมายเหตุ 2: การทดสอบ Schottky Diode Pulse: ความกว้างของแรงกระแทก 300μs, ระยะเวลาทํางาน 1% | |||||||||
ขนาดของ SS16A Schottky Diode:
SS16A โดด Schottky หมายเหตุ:
ฉันF ((AV): เราแนะนําว่าในกรณีที่เลวร้ายที่สุด ปัจจุบันของสินค้าไม่เกิน 80%
ฉันFSM: การจัดอันดับนี้ของ SS16A กําหนดกระแสสูงสุดที่ไม่ซ้ําซ้ํา.
TJ: ลดการจัดอันดับนี้ของ SS16A Schottky Diode เมื่อใช้อุปกรณ์เพื่อให้แน่ใจว่าความน่าเชื่อถือสูงJของ 100 °C นาที
