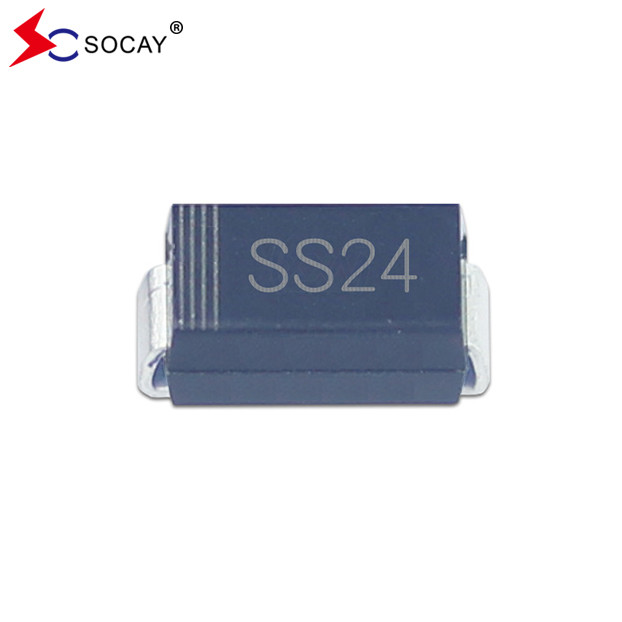

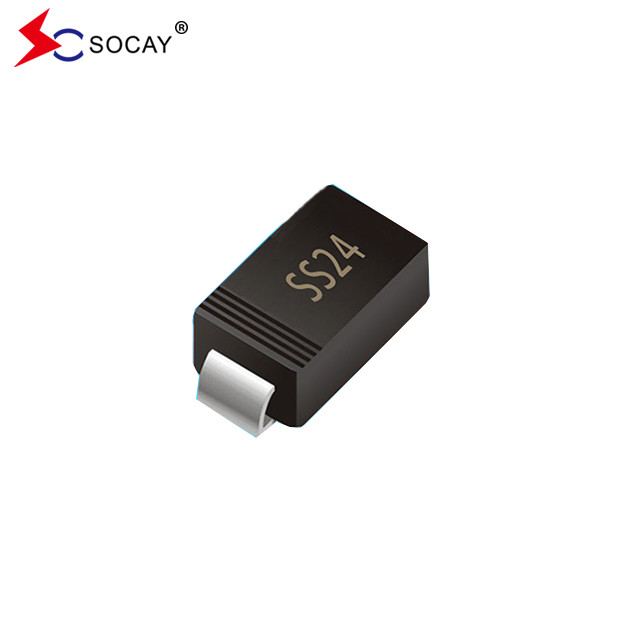

Name: SMA Package Schottky Rectifier SS24A โดดป้องกัน Schottky VRRM 40V 2A DO-214AC
Brand: SOCAY
SKU: SS24A
Rating: 4.6 (197 reviews)

SMA Package Schottky Rectifier SS24A โดดป้องกัน Schottky VRRM 40V 2A DO-214AC

5000 ชิ้น

MOQ

negotiable

ราคา

คุณสมบัติ คลังภาพ รายละเอียดสินค้า ขออ้าง

คุณสมบัติ

ข้อมูลจำเพาะ

ชื่อสินค้า: Schottky Barrier Diode

แพ็คเกจ: DO-214AC(SMA)

สูงสุด VRRM: 40V

Max. สูงสุด VRMS VRMS: 28V

สูงสุด VDC: 40V

Max. สูงสุด average forward rectified current กระแสไฟฟ้าที่แก้ไขไปข้างหน้าโด: 2A

ไอเอสเอ็ม: 50A

อาร์θเจแอล: 35°C/วัตต์

เน้น:
SMA Package Schottky Rectifier เครื่องปรับความเรียบ
,
DO-214AC เครื่องปรับ Schottky
,
SS24A โดดป้องกัน Schottky

ข้อมูลพื้นฐาน

สถานที่กำเนิด: เซินเจิ้น กวางตุ้ง ประเทศจีน

ชื่อแบรนด์: SOCAY

ได้รับการรับรอง: REACH,RoHS,ISO

หมายเลขรุ่น: SS24A

เอกสาร: ใบแสดงผลิตภัณฑ์

การชำระเงิน

เวลาการส่งมอบ: 5-8 วันทําการ

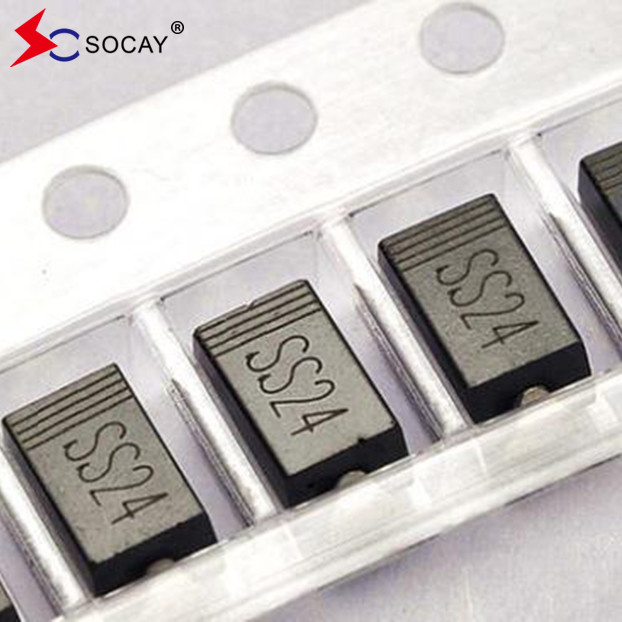

คลังภาพ
SMA Package Schottky Rectifier SS24A โดดป้องกัน Schottky VRRM 40V 2A DO-214AC

รายละเอียดสินค้า

SMA Package Schottky Rectifier SS24A Schottky Barrier Diode VRRM 40V 2A กระแสปรับต่อด้านหน้า

ใบข้อมูล SBD:SS22A~SS220A ((SMA)_v2211.1.pdf

เครื่องปรับ Schottky SS24A ลักษณะที่แตกต่างกัน

แพ็คเกจระดับต่ํา เพื่อการใช้งานมากขึ้น

เหมาะสําหรับการจัดตั้งอัตโนมัติ

เวลาฟื้นฟูกลับเร็วมาก

การเชื่อมอุณหภูมิสูง: 260 °C/10 วินาทีที่ปลาย

ไม่เสียพลังงานสูง ไม่มีประสิทธิภาพต่ํา

ไม่ตกแรงต่อมุ่นสูง

ไม่สามารถใช้แรงกระชับต่ํา

ไม่ต่ออุณหภูมิต่ํา:

เครื่องปรับ Schottky SS24A ข้อมูลทางกล

ช็อตคี้ rectifier SS24A กรอบ: JEDEC SMA พลาสติกทรง

SS24A ปลายทาง: โลเดอร์ plated, soldable ตาม J-STD-002B และ JESD22-B102D

Schottky Rectifier Polarity: แบนด์เลเซอร์แสดงปลายคาโทด

เครื่องปรับ Schottky SS24A ความสามารถและคุณสมบัติหลัก:

เครื่องปรับ Schottky I_{F ((AV)}
2.0A

เครื่องปรับ Schottky V_RRM
20 V ถึง 200 V

SS24A I_FSM
50A

เครื่องปรับ Schottky SS24A V_F
0.50V, 0.55V, 0.70V, 0.85V0.95 วอลต์

T_{เจ แม็กซ์} 125°C

ช็อตคี้ เรคติเฟอเรอร์ SS24A แม็กซ์:

รายการ สัญลักษณ์ เอสเอส22A เอสเอส23A เอสเอส24A เอสเอส25A เอสเอส26A เอสเอส28A เอสเอส210A เอสเอส215A เอสเอส220A หน่วย

เครื่องปรับ Schottky สูงสุดที่ซ้ํา

ความดันกลับ
V_RRM 20 30 40 50 60 80 100 150 200 V

เครื่องปรับ Schottky ความดัน RMS สูงสุด V_RMS 14 21 28 35 42 56 70 105 140 V

สูงสุด DC

โลตติจ์ปิด
V_DC 20 30 40 50 60 80 100 150 200 V

ขั้นต่ําสูงสุด

กระแสปรับ

ฉัน_F_(AV) 2 A

กระแสกระแสแรงสูงสุด

8.3ms เซนส์เวฟครึ่งเดียว

ผนวกกับภาระปริมาณ

ฉัน_FSM
50 A

อัตราการเปลี่ยนแปลงความจุ

(ระดับ V_R)
dv/dt 10000 V/μs

Schottky เครื่องปรับความร้อนจาก

การเชื่อมต่อต่อกับหลอด⁽¹⁾
R_θJL 35 °C/W

สายแยกการทํางานและการเก็บ

ระยะอุณหภูมิ
T_JT_STG ₹ 65 ถึง + 125 °C

หมายเหตุที่ 1: ติดตั้งบน PCB ด้วยพื้นที่แผ่นทองแดง 0.2 x 0.2 ′′ (5.0 x 5.0 มิลลิเมตร)

SBD SS24A คุณสมบัติไฟฟ้า (T)_A= 25 °C เว้นแต่ระบุต่างหาก)

รายการ สภาพการทดสอบ สัญลักษณ์ SS22A
SS23A~

SS24A

SS25A~

SS26A

SS28A~

SS210A

SS215A~

SS220A
หน่วย

ความดันต่อทันที IF=2.0A(2) VF 0.50 0.55 0.70 0.85 0.95 V

กระแสกลับ VR=VDC Tj=25°C IR 0.5 mA

Tj=100°C 5.0

หมายเหตุ 2: การทดสอบแรงกระแทก: ความกว้างของแรงกระแทก 300μs, ระยะเวลาทํางาน 1%

เครื่องปรับ Schottky SS24A ขนาด:

ช็อตตกี้ เรคติเฟอร์ SS24A

SBD SS24A มีเป้าหมายสําหรับการใช้ในอิเล็กทรอนิกส์ทั่วไป

SS24A ควรทํางานต่ํากว่าความสามารถ; หากเกินมันอาจทําให้เกิดความเสียหายถาวรหรือนํามากลไกความล้มเหลวที่ซ่อนอยู่.

ความสามารถสูงสุดที่สมบูรณ์แบบคือค่าที่ระบุและไม่ควรเกินในระหว่างการทํางาน

ขนาดสูงสุดของกระแสไฟฟ้าตรงไปข้างหน้า: ขนาดของกระแสไฟฟ้าในกรณีที่เลวร้ายที่สุดไม่เกิน 80%

กระแสกระแสแรงสูงสุด 8.3ms คลื่นไซน์ครึ่งเดียวที่ผันบนภาระปริมาณ: การปริมาณนี้กําหนดกระแสสูงสุดที่ไม่ซ้ําซ้ําซึ่งทั่วไปในช่วงอายุของอุปกรณ์.

อุณหภูมิการทํางานของจุดเชื่อม : ลดค่านี้เมื่อใช้อุปกรณ์เพื่อให้แน่ใจว่าความน่าเชื่อถือสูง เราแนะนําว่าอุปกรณ์ควรใช้ใน T_Jต่ํากว่า 100 °C
