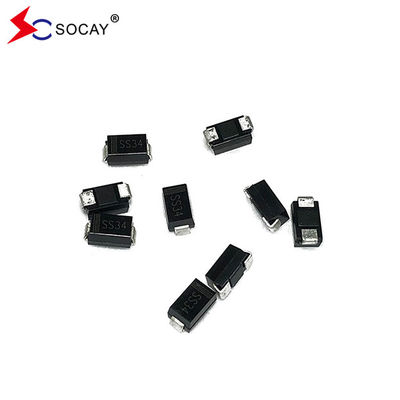

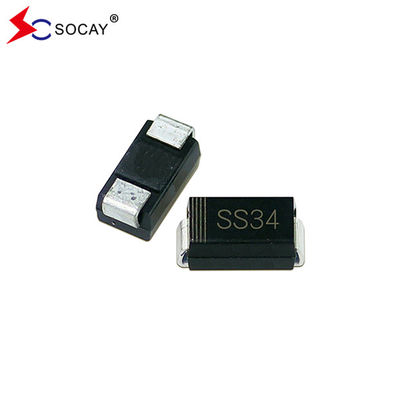

40VRRM SBD Schottky Diode SS34A 28VRMS 3A I(AV) 0.55 VF DO-214AC การใช้งานของเครื่องยนต์
SBD โดด Schottkyใบข้อมูล:SS32A~SS320A ((SMA)_v22051.pdf
40VRRM Schottky Diode SS34A คุณสมบัติ:
องค์ประกอบที่สอดคล้องกับ RoHS 2002/95/EC และ WEEE 2002/96/EC
40VRRM Schottky Diode SS34A ข้อมูลทางกล
โชตกี้ ไดโอเดส โปเลอริตี้: แผ่นสีแสดงจุดปลายแคธอด
น้ําหนัก: 0.07 กรัม
ไดโอเดส Schottky SS34A ความสามารถและคุณสมบัติหลัก:
| ไดโอเดส Schottky IF ((AV) |
3.0A |
| ไดโอเดส Schottky VRRM |
20 V ถึง 200 V |
| SS34A IFSM |
100A |
| ไดโอเดส Schottky VF |
0.45V, 0.55V, 0.70V, 0.85V0.95 วอลต์ |
| Tเจ แม็กซ์ | 125°C |
ไดโอเดส Schottky SS34A ขนาดสูงสุด
|
ความสามารถในการทํางานที่อุณหภูมิบริเวณ 25 °C เว้นแต่มีการกําหนดอย่างอื่น ค่าคลื่นครึ่งระยะเดียว 60Hz, ความจุต่อต้านหรือแรงดัน, สําหรับความจุจุจุจุจุจุ 20% |
||||||||||||
| ปริมาตร | สัญลักษณ์ | SS32A | SS33A | SS34A | SS35A | SS36A | SS38A | SS310A | SS315A | SS320A | หน่วย | |
|
สูงสุดที่ซ้ํา ความดันกลับ |
VRRM | 20 | 30 | 40 | 50 | 60 | 80 | 100 | 150 | 200 | V | |
| ความดัน RMS สูงสุด | VRMS | 14 | 21 | 28 | 35 | 42 | 56 | 70 | 105 | 140 | V | |
|
สูงสุด DC โลตติจ์ปิด |
VDC | 20 | 30 | 40 | 50 | 60 | 80 | 100 | 150 | 200 | V | |
|
ขั้นต่ําสูงสุด กระแสปรับ
|
I ((AV) | 3.0 | A | |||||||||
|
กระแสกระแสแรงสูงสุด 8.3ms เซนส์เวฟครึ่งเดียว ผนวกกับภาระปริมาณ (วิธี JEDEC) |
IFSM |
100 | A | |||||||||
|
ขนาดสูงสุดทันที ความดันด้านหน้าที่ 3.0A |
VF | 0.45 | 0.55 | 0.70 | 0.85 | 0.95 | V | |||||
|
สูงสุด DC กระแสกลับในแรงดันปิด DC ชื่อ |
TA=25°C | IR | 0.5 | 0.2 | mA | |||||||
| TA=100°C | 20 | 10 | 2 | |||||||||
| ความจุประจําของแยก1 | CJ | 500.0 | 300.0 | pF | ||||||||
| ความต้านทานทางความร้อนทั่วไป2 | RθJA | 88.0 | °C/W | |||||||||
| ระยะอุณหภูมิการทํางานของจุดแยก | TJ | -65 ถึง +125 | -65 ถึง +150 | °C | ||||||||
| ระยะอุณหภูมิในการเก็บรักษา | TSTG | -65 ถึง +150 | °C | |||||||||
|
หมายเหตุ: 1 วัดในระดับ 1MHz และใช้แรงดันกลับ 4.0V DC 2 ติดตั้งบนพื้นที่พัดทองแดงขนาด 0.2" x 0.2" (5.0 mm x 5.0 mm) |
||||||||||||
โดด Schottky SS34A ขนาด:
โดด Schottky SS34A ประกาศ:
