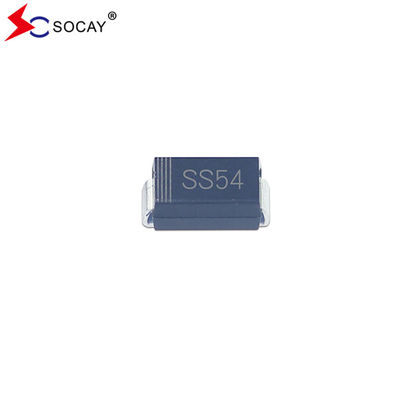

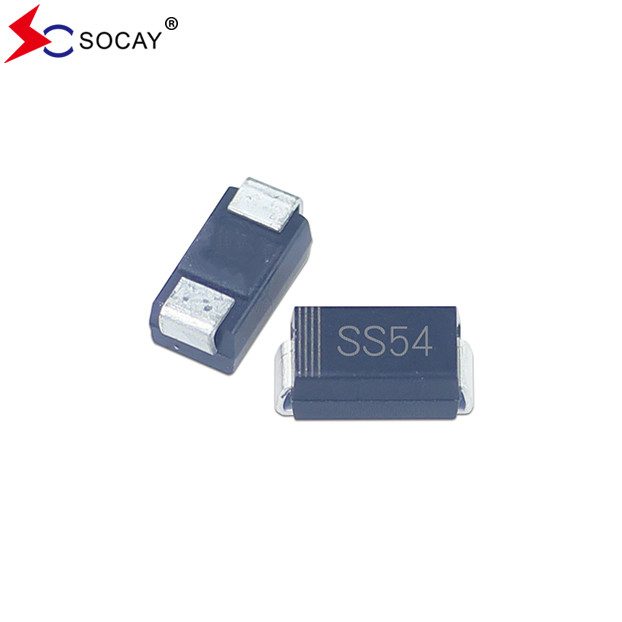

SS54A 40VRRM SBD พื้นที่ติดตั้ง Schottky Barrier Rectifiers DO-214AC ((SMA) แพ็คเกจ
เครื่องปรับรั้ว Schottkyใบข้อมูล:SS54A~SS520A ((SMA)_v23071.pdf
เครื่องปรับรั้ว Schottky SS54A คุณสมบัติ:
เครื่องปรับรั้ว Schottky SS54A ข้อมูลทางกล:
ประมาณ น้ําหนัก 60 มิลลิกรัม / 0.0021 ออนซ์
เครื่องปรับรั้ว Schottky SS54A ขนาดสูงสุด
| ราคาเฉพาะของ Schottky Barrier Rectifiers ในอุณหภูมิ 25 °C เว้นแต่มีการกําหนดอย่างอื่น | ||||||||
| ปริมาตร | สัญลักษณ์ | SS54A | SS56A | SS510A | SS515A | SS520A | หน่วย | |
| เครื่องปรับความเข้มข้นสูงสุดที่ซ้ําซ้ํา | VRRM | 40 | 60 | 100 | 150 | 200 | V | |
| เครื่องปรับความแรงสูงสุด RMS | VRMS | 28 | 42 | 70 | 105 | 140 | V | |
| เครื่องปรับความเข้มข้นสูงสุด DC | VDC | 40 | 60 | 100 | 150 | 200 | V | |
| ขนาดสูงสุดของกระแสไฟฟ้า | IF ((AV) | 5.0 | A | |||||
|
เครื่องปรับระดับสูง ต่อไปกระแสไฟฟ้า8.3ms คลื่นไซน์ครึ่งเดียว ในภาระปริมาณ (วิธี JEDEC)
|
IFSM | 150 | A | |||||
| เครื่องปรับอัตราแรงสูงสุด วัตถุทันที ต่อไปที่ 5 A | VF | 0.55 | 0.70 | 0.85 | V | |||
|
ขนาดสูงสุดของกระแสตรงกันข้าม ในระดับความแรงดันตรงกันข้าม |
Ta=25°C | IR |
1.0 50 |
mA | ||||
| Ta=100°C | ||||||||
| อุปกรณ์ปรับความจุเฉพาะของแยกทาง ((1) | Cj | 500 | 300 | pF | ||||
| ความต้านทานทางความร้อนแบบปกติ (2) | RθJA | 60 | °C/W | |||||
| ระยะอุณหภูมิการทํางาน | TJ | -55 ถึง +150 | °C | |||||
| ระยะอุณหภูมิในการเก็บรักษาเครื่องปรับ | TSTG | -55 ถึง +150 | °C | |||||
|
หมายเหตุ: 1.วัดในระดับ 1MHz และใช้แรงดันกลับ 4V DC 2. PCB ติดกับพื้นที่พัดทองแดง 2.0 "x 2.0" (5 x 5 ซม.) |
||||||||
เครื่องปรับรั้ว Schottky SS54A ขนาด:
เครื่องปรับรั้ว Schottky SS54Aข้อมูลบรรจุ:
| เลขส่วน | แพ็คเกจส่วนประกอบ | จํานวน |
| SS54A ~ SS520A | DO-214AC ((SMA) | 5000 PCS |
ระเบียบการปรับรั้ว Schottky คําเตือน:
