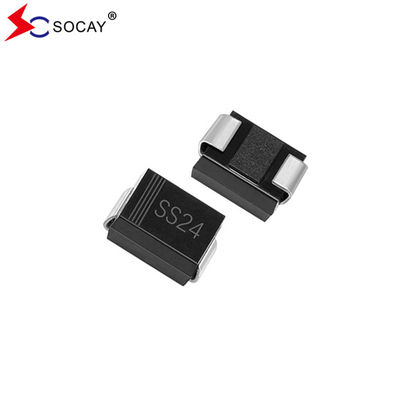

SMD Schottky Barrier Rectifiers 20~200VRRM DO-214AA ((SMB) แพ็คเกจ SS24B 40VRRM
เครื่องปรับรั้ว Schottkyใบข้อมูล:SS22B~SS220B ((SMB)_v93.1.pdf
เครื่องปรับรั้ว Schottky SS24B คุณสมบัติ:
สารผสมการพิมพ์สีเขียวตามมาตรฐาน IEC 61249
เครื่องปรับรั้ว Schottky SS24B ข้อมูลกล
ประมาณ น้ําหนัก 0.0032 ออนซ์ 0.092 กรัม
เครื่องปรับรั้ว Schottky SS24B คุณสมบัติไฟฟ้าและความร้อน(TA= 25 °C เว้นแต่ระบุต่างหาก)
| ปริมาตร | สัญลักษณ์ | SS22B | SS23B | SS24B | SS25B | SS26B | SS28B | SS210B | SS215B | SS220B | หน่วย | |
| ความดันกลับสูงสุดที่ซ้ําขึ้น | VRRM | 20 | 30 | 40 | 50 | 60 | 80 | 100 | 150 | 200 | V | |
| ความดันสูงสุด RMS | VRMS | 14 | 21 | 28 | 35 | 42 | 56 | 70 | 105 | 140 | V | |
| ความแรงดันปิดแบบ DC ขนาดสูงสุด | VDC | 20 | 30 | 40 | 50 | 60 | 80 | 100 | 150 | 200 | V | |
| ขนาดสูงสุดของกระแสไฟฟ้าที่ปรับปรุงไปข้างหน้า | IF ((AV) | 2 | A | |||||||||
| ปัจจุบันกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแส | IFSM | 50 | A | |||||||||
| ความดันต่อหน้าสูงสุด 2A ต่อไดโอเดส (หมายเหตุ 1) | VF | 0.5 | 0.7 | 0.8 | 0.9 | V | ||||||
| ขนาดความแรงปรับความแรงปรับความเร็วสูงสุด | TJ = 25°C | IR | 0.09 | 0.05 | mA | |||||||
| TJ = 100 °C | 20 | 1 | ||||||||||
| ความต้านทานความร้อนทั่วไป | RθJL | 12 | °C/W | |||||||||
| ระยะอุณหภูมิการทํางานและระยะอุณหภูมิการเก็บ |
ทีเจ TSTG |
-55 ถึง +150 | -55 ถึง +175 | °C | ||||||||
|
หมายเหตุ:1.การทดสอบแรงดันกับ PW = 300μsec ระยะเวลาทํางาน 1% 2.ติดตั้งบนพาร์ทพีซีที่มีพื้นที่พัดทองแดง 8 มม2 (0.013 มม) |
||||||||||||
เครื่องปรับรั้ว Schottky SS24Bลักษณะของเส้นโค้ง:
มะเขือเทศ1.คอร์ฟการลดกระแสต่อหน้า:
มะเขือเทศ2. ลักษณะเฉพาะทางของตัวกลับ:
เครื่องปรับรั้ว Schottky SS24B ขนาด / SMB/DO-214AA ภาพรวมของแพคเกจ (หน่วย: นิ้ว ((มม)):
ข้อมูลการบรรจุของ Schottky Barrier Rectifiers SS24B
| เลขส่วน | แพ็คเกจส่วนประกอบ | จํานวน | ตัวเลือกการบรรจุ |
| SS22B ~ SS220B | SMB/DO-214AA | 3000 PCS | ต่อ 13 "พลาสติก รีล |
| 800 PCS | ต่อ 7 "พลาสติก รีล |
