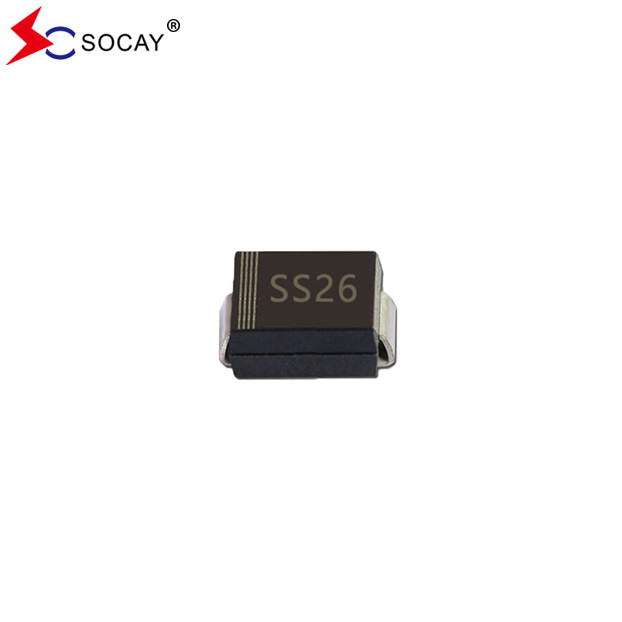

SOCAY 60VRRM Schottky Diode SS26B การปรับผิวที่ติดตั้ง Schottky Barrier
โดด Schottky ใบข้อมูล:SS22B~SS220B ((SMB)_v93.1.pdf
โดด Schottky SS26B คุณลักษณะ:
SS26B สารผสมการพิมพ์สีเขียวตามมาตรฐาน IEC 61249
ข้อมูลทางกลของ Schottky Diode SS26B:
น้ําหนักประมาณ 0.092 กรัม
ลักษณะไฟฟ้าและความร้อนของ Diode Schottky SS26B (T)A= 25 °C เว้นแต่ระบุต่างหาก)
| ปริมาตร | สัญลักษณ์ | SS26B | หน่วย | |
| สูงสุด ความดันกลับที่ซ้ําซ้ําสูงสุด | VRRM | 60 | V | |
| โดด Schottky สูงสุด ความดัน RMS | VRMS | 42 | V | |
| โดด Schottky Max ความดันปิด DC | VDC | 60 | V | |
| สูงสุด ค่ากระแสไฟฟ้าที่ปรับปรุงไปข้างหน้า | IF ((AV) | 2 | A | |
| ปัจจุบันกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแส | IFSM | 50 | A | |
| ไดโอเดส Schottky ความดันต่อหน้าสูงสุด 2A ต่อไดโอเดส (หมายเหตุ 1) | VF | 0.7 | V | |
| ไดโอเดส Schottky ขนาดสูงสุดของกระแสตรงกันแบบตรงกันแบบที่กลับคืนมาที่แรงดันปิดตรงกันแบบตรงกัน | TJ = 25°C | IR | 0.09 | mA |
| TJ = 100 °C | 20 | |||
| โดด Schottky ความต้านทานความร้อนแบบ | RθJL | 12 | °C/W | |
| ระยะอุณหภูมิที่ใช้งานและระยะอุณหภูมิที่เก็บ |
ทีเจ TSTG |
-55 ถึง +150 | °C | |
โดด Schottky SS26B การจัดอันดับและการคอร์เวอร์ลักษณะ
มะเขือเทศ1ลักษณะเฉพาะเจาะจงของ Forward:
มะเขือเทศ2. คอร์ฟการลดอุณหภูมิการทํางาน
ขนาดของพัสดุ SMB ของ Schottky Diode SS26B:
(หน่วย: นิ้ว(มม))
ข้อมูลการบรรจุของ Schottky Diode SS26B:
| เลขส่วน | แพ็คเกจส่วนประกอบ | จํานวน | ตัวเลือกการบรรจุ |
| SS26B | SMB/DO-214AA | 3000 PCS | ต่อ 13 "พลาสติก รีล |
| 800 PCS | ต่อ 7 "พลาสติก รีล |
