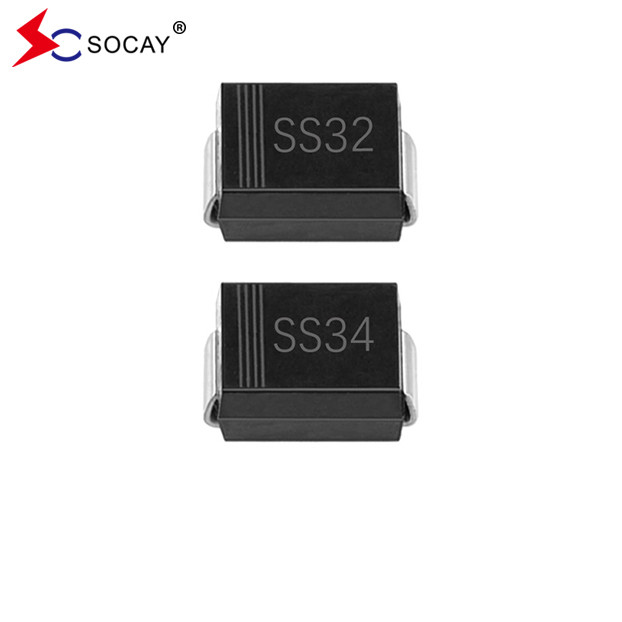

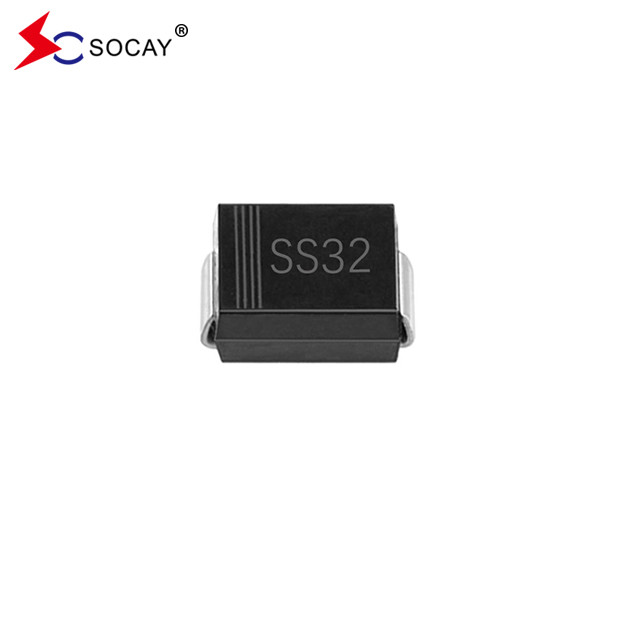

20VRRM Schottky Barrier Diode SS32B พื้นที่ติดตั้ง VRMS 14V SMB แพคเกจ
โดดป้องกัน Schottky ใบข้อมูลSS32B~SS320B ((SMB)_v93.1.pdf
คุณลักษณะของ Schottky Barrier Diode SS32B:
สารผสมการพิมพ์สีเขียวตามมาตรฐาน IEC 61249
ข้อมูลทางกลของ Schottky Barrier Diode SS32B:
โชตกี้ แบรียร์ไดโอด์ ประมาณ น้ําหนัก 0.0032 ออนซ์ 0.092 กรัม
คุณสมบัติไฟฟ้าและความร้อนของ Schottky Barrier Diode SS32B:
| ปริมาตร | สัญลักษณ์ | SS32B | SS33B | SS34B | SS35B | SS36B | SS38B | SS310B | SS315B | SS320B | หน่วย | ||
| โดดป้องกัน Schottky แม็กซ์ VRRM | VRRM | 20 | 30 | 40 | 50 | 60 | 80 | 100 | 150 | 200 | V | ||
| โดดป้องกัน Schottky สูงสุด ความดัน RMS | VRMS | 14 | 21 | 28 | 35 | 42 | 56 | 70 | 105 | 140 | V | ||
| ขั้นสูงสุดของ VDC | VDC | 20 | 30 | 40 | 50 | 60 | 80 | 100 | 150 | 200 | V | ||
| โดดป้องกัน Schottky แม็กซ์ | IF ((AV) | 3 | A | ||||||||||
| ปัจจุบันกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแส | IFSM | 80 | A | ||||||||||
| ปริมาตร VF ที่สูงสุด 3A (หมายเหตุ 1) | VF | 0.5 | 0.74 | 0.8 | 0.9 | V | |||||||
| ขนาดความแรงปรับความแรงปรับความเร็วสูงสุด | TJ = 25°C | IR | 0.2 | 0.05 | mA | ||||||||
| TJ = 100 °C | 20 | 10 | |||||||||||
| โดดป้องกัน Schottky ความต้านทานทางความร้อนทั่วไป | (หมายเหตุ 2) | RθJA | 135 | °C/W | |||||||||
| (หมายเหตุ 3) | RθJL | 23 | |||||||||||
| ระยะอุณหภูมิการทํางานและระยะอุณหภูมิการเก็บ |
ทีเจ TSTG |
-55 ถึง +125 | -55 ถึง +150 | -65 ถึง +175 | °C | ||||||||
|
หมายเหตุ:1.การทดสอบแรงกระแทกกับ PW = 300μsec ระยะเวลาทํางาน 2% 2.ติดตั้งบน PCB FR4 ทองแดงด้านเดียว พัดเล็ก 3.ติดตั้งบน PCB FR4 ทองแดงด้านเดียว มีพื้นที่ 100 ซม. |
|||||||||||||
คอร์ฟระดับและลักษณะของ Schottky Barrier Diode SS32B:
มะเขือเทศ1ลักษณะเฉพาะเจาะจงของ Forward:
รูปที่ 2 คุณสมบัติทางด้านกลับทั่วไป:
DO-214AA ขนาดบรรจุของ Schottky Barrier Diode SS32B:
(หน่วย: นิ้ว(มม))
ข้อมูลบรรจุ:
| เลขส่วน | แพ็คเกจส่วนประกอบ | จํานวน | ตัวเลือกการบรรจุ |
| SS32B ~ SS320B | SMB/DO-214AA | 3000 PCS | ต่อ 13 "พลาสติก รีล |
| 800 PCS | ต่อ 7 "พลาสติก รีล |
