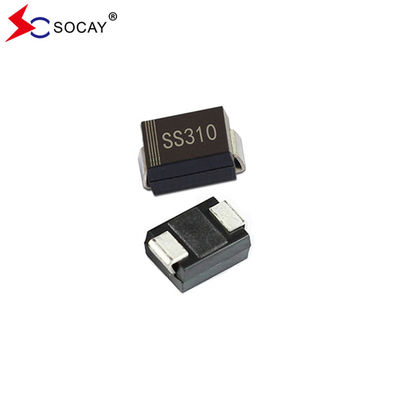

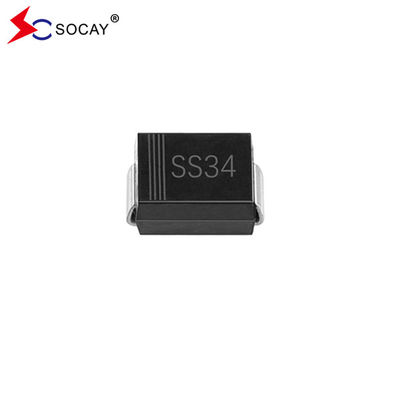

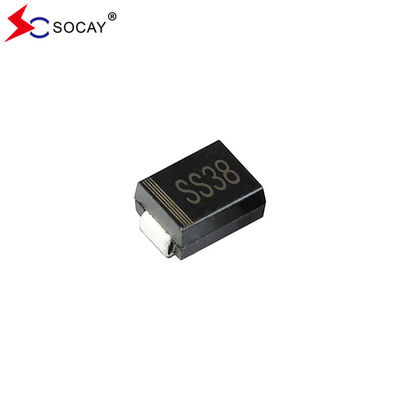

SOCAY SMB แพคเกจ Schottky Diode SS310B SS34B SS38B 3A ปัจจุบันเฉลี่ยไปข้างหน้า
โดด Schottky ใบข้อมูล:SS32B~SS320B ((SMB)_v93.1.pdf
คุณลักษณะของ Schottky Diode SS310B:
สารผสมการพิมพ์สีเขียวตามมาตรฐาน IEC 61249
ข้อมูลทางกลของ Schottky Diode SS310B ดังนี้
น้ําหนักประมาณ 0.0032 ออนซ์ 0.092 กรัม
คุณสมบัติไฟฟ้าและความร้อนของ Schottky Barrier Diode SS32B:
| ปริมาตร | สัญลักษณ์ | SS34B | SS38B | SS310B | หน่วย | ||||||||
| โดด Schottky แม็กซ์ VRRM | VRRM | 40 | 80 | 100 | V | ||||||||
| โดด Schottky สูงสุด ความดัน RMS | VRMS | 28 | 56 | 70 | V | ||||||||
| ขั้นสูงสุดของ VDC | VDC | 40 | 80 | 100 | V | ||||||||
| สูงสุด กลาง IF (AV) | IF ((AV) | 3 | A | ||||||||||
| IFSM : 8.3ms เซนไซน์เวิวครึ่งเดียวที่ผูกกับภาระป้าย | IFSM | 80 | A | ||||||||||
| โดด Schottky Max. VF ที่ 3A (หมายเหตุ 1) | VF | 0.5 | 0.74 | 0.8 | 0.9 | V | |||||||
| ขนาดสูงสุดของกระแสไฟฟ้าแบบตรงกันแบบตรงกันแบบ ที่มีปริมาตรการบล็อคความแรงดันแบบตรงกันแบบ | TJ = 25°C | IR | 0.2 | 0.05 | mA | ||||||||
| TJ = 100 °C | 20 | 10 | |||||||||||
| โดด Schottky ความต้านทานความร้อนแบบ | (หมายเหตุ 2) | RθJA | 135 | °C/W | |||||||||
| (หมายเหตุ 3) | RθJL | 23 | |||||||||||
| ระยะอุณหภูมิที่ใช้งานและระยะอุณหภูมิที่เก็บ |
ทีเจ TSTG |
-55 ถึง +125 | -55 ถึง +150 | -65 ถึง +175 | °C | ||||||||
|
หมายเหตุ:1.การทดสอบแรงกระแทกกับ PW = 300μsec ระยะเวลาทํางาน 2% 2.ติดตั้งบน PCB FR4 ทองแดงด้านเดียว พัดเล็ก 3.ติดตั้งบน PCB FR4 ทองแดงด้านเดียว มีพื้นที่ 100 ซม. |
|||||||||||||
โดด Schottky SS310B การจัดอันดับและการคอร์ฟลักษณะ:
รูปที่ 1 SS310B ลักษณะโค้งการลดกระแสกระแสไปข้างหน้า
รูปที่ 2ย้อนหลัง ลักษณะ:
SMB ขนาดแพคเกจของ Schottky Diode SS310B:
(หน่วย: นิ้ว(มม))
ข้อมูลบรรจุ:
| เลขส่วน | แพ็คเกจส่วนประกอบ | จํานวน | ตัวเลือกการบรรจุ |
| SS310B | SMB/DO-214AA | 3000 PCS | ต่อ 13 "พลาสติก รีล |
| 800 PCS | ต่อ 7 "พลาสติก รีล |
