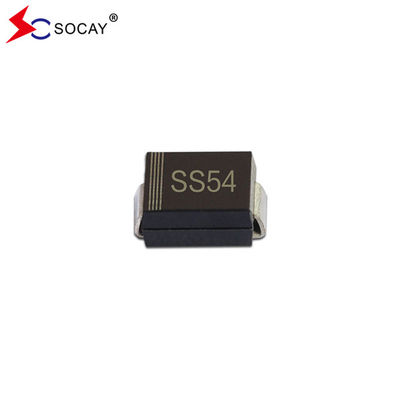

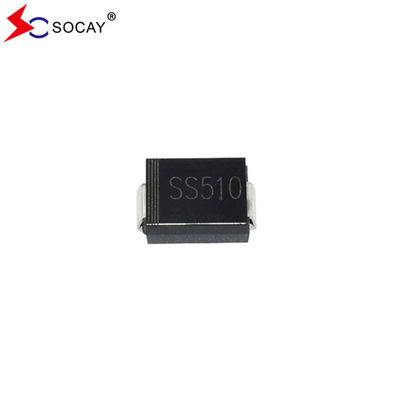

VRRM 40V SS54B Schottky Barrier Rectifiers 0.55V โดด Schottky ความดันต่อหน้า
เครื่องปรับรั้ว Schottky ใบข้อมูลSS52B~SS520B ((SMB)_v22051.pdf
VRRM 40V SS54B ลักษณะของ Schottky:
VRRM 40V SS54B ข้อมูลกลของ Schottky ดังนี้
ประมาณ น้ําหนัก: 0.1 กรัม / 0.0034 oz
คุณสมบัติไฟฟ้าและความร้อนของเครื่องปรับรั้ว Schottky SS52B:
| ปริมาตร | สัญลักษณ์ | SS52B | SS54B | SS56B | SS58B | SS510B | SS512B | SS515B | SS520B | หน่วย | |
| ค่า VRRM สูงสุด | VRRM | 20 | 40 | 60 | 80 | 100 | 120 | 150 | 200 | V | |
| เครื่องปรับรั้ว Schottky สูงสุด ความดัน RMS | VRMS | 14 | 28 | 42 | 56 | 70 | 84 | 105 | 140 | V | |
| สูงสุด ความดันบล็อก DC | VDC | 20 | 40 | 60 | 80 | 100 | 120 | 150 | 200 | V | |
| สูงสุด ค่ากระแสหน้าเฉลี่ย | IF ((AV) | 5.0 | A | ||||||||
|
ปัจจุบันกระแสแรงสูงสุด8.3ms คลื่นไซน์ครึ่งเดียว ในภาระปริมาณ (วิธี JEDEC)
|
IFSM | 100 | A | ||||||||
| เครื่องปรับรั้ว Schottky Max VF ที่ 5 A | VF | 0.55 | 0.70 | 0.85 | V | ||||||
|
IR ขนาดสูงสุดที่ระดับความแรงดันตรงกันตรงข้าม |
Ta=25°C | IR |
1.0 50 |
0.3 25 |
mA | ||||||
| Ta=100°C | |||||||||||
| ประเภท ความจุของแยกทาง ((1) | Cj | 500 | 300 | pF | |||||||
| ประเภท ความต้านทานทางความร้อน ((2) | RθJA | 50 | °C/W | ||||||||
| ระยะอุณหภูมิการทํางาน | TJ | -55 ถึง +150 | °C | ||||||||
| ระยะอุณหภูมิในการเก็บรักษา | TSTG | -55 ถึง +150 | °C | ||||||||
|
หมายเหตุ:1.วัดที่ 1MHz และใช้แรงดันกลับ 4V DC 2. PCB ติดกับพื้นที่พัดทองแดง 2.0 "x 2.0" (5 x 5 ซม.)
|
|||||||||||
เครื่องปรับรั้ว Schottky SS52B การจัดอันดับและคอร์เวอร์ลักษณะ:
รูปที่ 1. SS52B ลักษณะเส้นโค้งการลดกระแสไฟฟ้าไปข้างหน้า:
รูปที่ 2 SS52Bย้อนหลัง ลักษณะs:
เครื่องปรับรั้ว Schottky SS52B SMB ขนาดแพ็คเกจ:
แพคเกจติดตั้งบนพื้นผิวพลาสติก; 2 สาย
| สัญลักษณ์ | mm | มิล | ||
| นาที | แม็กซ์ | นาที | แม็กซ์ | |
| A | 2.13 | 2.46 | 84 | 97 |
| E | 4.06 | 4.70 | 160 | 185 |
| D | 3.3 | 3.94 | 130 | 155 |
| E1 | 5.08 | 5.59 | 200 | 220 |
| A1 | 0.05 | 0.20 | 2.0 | 7.9 |
| L | 0.8 | 1.5 | 32 | 59 |
| C | 0.152 | 0.305 | 6 | 12 |
| b | 1.9 | 2.2 | 75 | 87 |
ข้อมูลบรรจุ:
| เลขส่วน | แพ็คเกจส่วนประกอบ | จํานวน |
| SS52B ~ SS520B | SMB | 3000 PCS |
