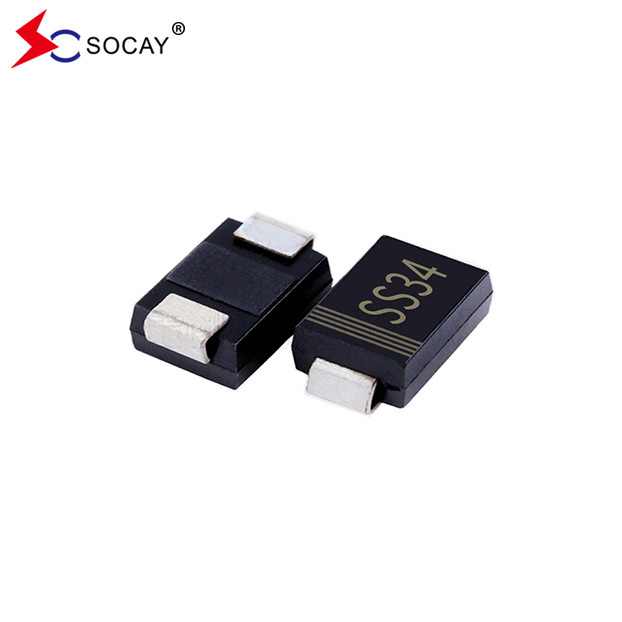

SS34C Schottky Barrier Diode 40VRRM 20VRRM SMC แพ็คเกจ ช็อตตกี้ แบรคเกอร์
SS34C Schottky Barrier Diode ใบข้อมูล:SS32C_SS320C ((SMC) _v2311.1.pdf
คุณสมบัติของ SS34C Schottky Barrier Diode:
สารผสมการพิมพ์สีเขียวตามมาตรฐาน IEC 61249
ข้อมูลด้านล่างนี้คือ SS34C Schottky Barrier Diode ข้อมูลทางกล
ประมาณ น้ําหนัก 0.0082 ออนซ์ 0.2325 กรัม
Maximum เรตติ้งและEลักษณะไฟฟ้าของ SS34C Schottky Barrier Diode
| หน่วยความแรงที่ระบุในอุณหภูมิบริเวณ 25 °C เว้นแต่มีการกําหนดอย่างอื่น | ||||||||||||
| ปริมาตร | สัญลักษณ์ | SS32C | SS33C | SS34C | SS35C | SS36C | SS38C | SS310C | SS315C | SS320C | หน่วย | |
| ไดโอเดส สูงสุดต่อเนื่องสูงสุด วอลเตจกลับ | VRRM | 20 | 30 | 40 | 50 | 60 | 80 | 100 | 150 | 200 | V | |
| โลตติจ์ RMS สูงสุดของไดโอเดส | VRMS | 14 | 21 | 28 | 35 | 42 | 56 | 70 | 105 | 140 | V | |
| โลตติจ์ล็อคดี้โอเดสสูงสุด | VDC | 20 | 30 | 40 | 50 | 60 | 80 | 100 | 150 | 200 | V | |
| ไดโอเดส ขนาดสูงสุด ค่าไฟฟ้าเฉลี่ยต่อหน้า | IF ((AV) | 3 | A | |||||||||
| ปัจจุบันกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแส | IFSM | 100 | A | |||||||||
| ความดันสูงสุดในระดับ 3A (หมายเหตุ 1) | VF | 0.5 | 0.74 | 0.8 | 0.9 | V | ||||||
| ขนาดความแรงปรับความแรงปรับความเร็วสูงสุด | TJ = 25°C | IR | 0.2 | 0.05 | mA | |||||||
| TJ = 100 °C | 20 | 2 | 1 | |||||||||
| ความต้านทานทางความร้อนแบบของไดโอเดส | (หมายเหตุ 2) | RθJL | 15 | °C/W | ||||||||
| (หมายเหตุ 3) | RθJA | 110 | ||||||||||
| ระยะอุณหภูมิการทํางาน | TJ | -55 ถึง +125 | -55 ถึง +150 | -65 ถึง +175 | °C | |||||||
| ระยะอุณหภูมิในการเก็บไดโอด์ | TSTG | -55 ถึง +150 | -65 ถึง +175 | °C | ||||||||
|
หมายเหตุ:1. การทดสอบผลักดันด้วย PW = 300μsec, รอบทํางาน 1% 2.ติดตั้งบน PCB FR4 ทองแดงด้านเดียว มีพื้นที่ 100 ซม. 3.ติดตั้งบน PCB FR4 ทองแดงข้างเดียว พัดเล็ก |
||||||||||||
SS34C การจัดอันดับไดโอเดสป้องกัน Schottky และเส้นโค้งลักษณะ
รูปที่ 1 ลักษณะเฉพาะทางของฟอร์วร์ด:
รูปที่ 2 คอร์ฟการลดอุณหภูมิการทํางาน:
SS34C Schottky Barrier Diode SMC/DO-214AB ราคาที่ถูกกําหนด ภาพรวมของแพคเกจ (หน่วย: นิ้ว ((มม)):
ข้อมูลบรรจุ:
| เลขส่วน | แพ็คเกจส่วนประกอบ | จํานวน | ตัวเลือกการบรรจุ |
| SS32C SS34C | SMC/DO-214AB | 3000 PCS | ต่อ 13 "พลาสติก รีล |
| 800 PCS | ต่อ 7 "พลาสติก รีล |
