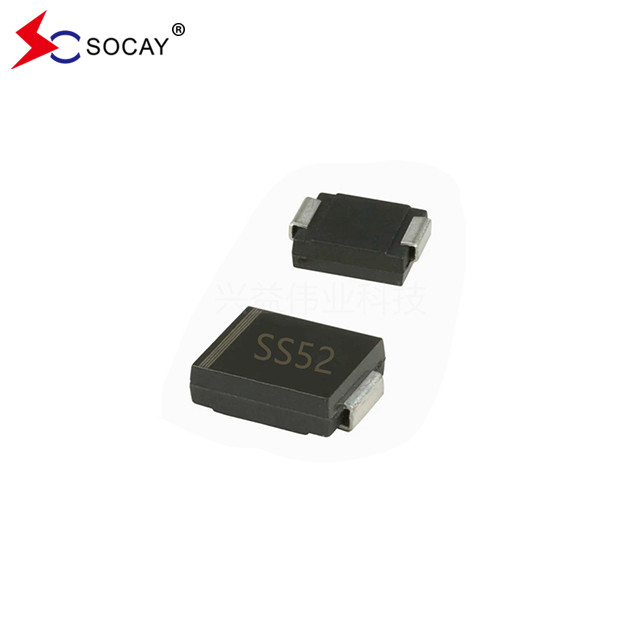

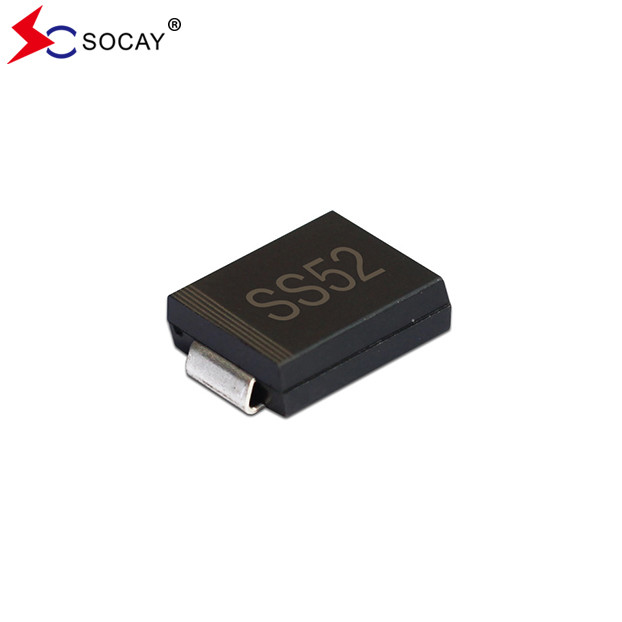

เครื่องปรับผิวที่ติดตั้ง Schottky Barrier SS52C ~ SS520C 20VRRM DO-214AB แพ็คเกจ
เครื่องปรับรั้ว Schottky SS52C ~ SS520C ใบข้อมูล:SS52C_SS520C ((SMC) _v2311.1.pdf
เครื่องปรับรั้ว Schottky SS52C ~ SS520C คุณสมบัติ:
ผลิตภัณฑ์ สารผสมการพิมพ์สีเขียวตามมาตรฐาน IEC 61249
ข้อมูลทางกล ดังนี้
เครื่องปรับรั้ว Schottky SS52C ~ SS520C ประมาณ น้ําหนัก 0.0082 ออนซ์ 0.2325 กรัม
Max การจัดอันดับและคุณสมบัติไฟฟ้าของเครื่องปรับรั้ว Schottky SS52C ~ SS520C:
| หน่วยความแรงที่ระบุในอุณหภูมิบริเวณ 25 °C เว้นแต่มีการกําหนดอย่างอื่น | ||||||||||||
| ปริมาตร SS52C ~ SS520C | สัญลักษณ์ | SS52C | SS53C | SS54C | SS55C | SS56C | SS58C | SS510C | SS515C | SS520C | หน่วย | |
| ขนาดสูงสุด ความดันกลับสูงสุดที่ซ้ําขึ้น VRRM | VRRM | 20 | 30 | 40 | 50 | 60 | 80 | 100 | 150 | 200 | V | |
| ความดัน RMS สูงสุด | VRMS | 14 | 21 | 28 | 35 | 42 | 56 | 70 | 105 | 140 | V | |
| SS52C ~ SS520C ความดันปิดแบบ DC มากที่สุด | VDC | 20 | 30 | 40 | 50 | 60 | 80 | 100 | 150 | 200 | V | |
| Max. IF(AV) ใน TL = 75°C | IF ((AV) | 5 | A | |||||||||
| SS52C ~ SS520C IFSM : 8.3ms คลื่นไซน์ครึ่งเดียวที่วางบนภาระปริมาณ | IFSM | 100 | A | |||||||||
| สูงสุด ความดันด้านหน้า 5A (หมายเหตุ 1) | VF | 0.55 | 0.74 | 0.8 | 0.9 | V | ||||||
| IR ขนาดสูงสุดที่ระดับความแรงดันบล็อก DC | TJ = 25°C | IR | 0.2 | 0.05 | mA | |||||||
| TJ = 100 °C | 20 | 10 | ||||||||||
|
SS52C ~ SS520C ความต้านทานทางความร้อนทั่วไป (หมายเหตุ 2) |
RθJL | 17 | °C/W | |||||||||
| RθJA | 55 | |||||||||||
| ระยะอุณหภูมิ SS52C ~ SS520C ระยะอุณหภูมิหน่วยทํางาน | TJ | -55 ถึง +125 | -55 ถึง +150 | -65 ถึง +175 | °C | |||||||
| ระยะอุณหภูมิการเก็บของ SS52C ~ SS520C | TSTG | -55 ถึง +150 | -65 ถึง +175 | °C | ||||||||
|
หมายเหตุ:1. SS52C ~ SS520C การทดสอบแรงกระแทกด้วย PW = 300μsec, รอบทํางาน 1% 2. SS52C ~ SS520C ติดตั้งบนพีซีบอร์ดที่มีพื้นที่พัดทองแดง 14 มม2 (0.013 มมหนา) |
||||||||||||
เครื่องปรับรั้ว Schottky SS52C ~ SS520C การจัดอันดับและเส้นโค้งลักษณะ:
รูปที่ 1 เครื่องปรับรั้ว Schottky SS52C ~ SS520C ลักษณะโค้งการลดกระแสไฟฟ้าไปข้างหน้า:
รูปที่ 2 SS52C ~ SS520C กระแสไฟฟ้าที่ไม่ซ้ําซ้ําสูงสุด
เครื่องปรับรั้ว Schottky SS52C ~ SS520C ภาพรวมของแพคเกจ (หน่วย: นิ้ว ((มม)):
ข้อมูลบรรจุ:
| เลขส่วน | แพ็คเกจส่วนประกอบ | จํานวน | ตัวเลือกการบรรจุ |
| SS52C ~ SS520C | SMC/DO-214AB | 3000 PCS | ต่อ 13 "พลาสติก รีล |
| 800 PCS | ต่อ 7 "พลาสติก รีล |
