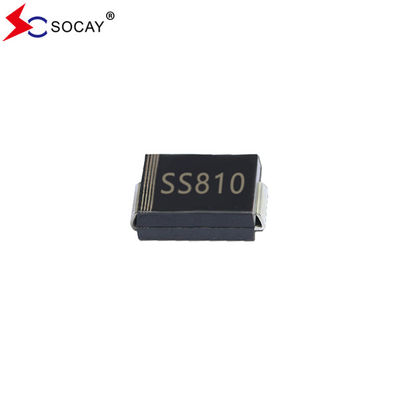

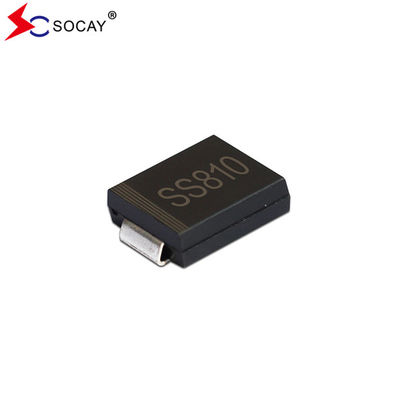

100VRRM พื้นผิว Mount Schottky Barrier Diode SS810C 70VRMS พัสดุ SMC ความดัน
โดดป้องกัน Schottky SS810C ใบข้อมูลSS810C ((SMC)_v94.1.pdf
โชตกี้บาร์แรยร์ไดโอด์ SS810C คุณสมบัติดังต่อไปนี้
SS810C สารผสมการพิมพ์สีเขียวตามมาตรฐาน IEC 61249
ข้อมูลทางกลของไดโอเดสป้องกัน Schottky SS810C
โดดป้องกัน Schottky SS810C ประมาณ น้ําหนัก 0.0082 ออนซ์ 0.2325 กรัม
Max การจัดอันดับและ คุณสมบัติไฟฟ้าของ Schottky Barrier Diode SS810C:
| SS810C อนุญาตที่อุณหภูมิบริเวณ 25 °C เว้นแต่ระบุต่างหาก ความจูงแบบต้านทานหรือแบบส่งผล | ||||
| ปารามิเตอร์ SS810C | สัญลักษณ์ | SS810C | หน่วย SS810C | |
| โดดป้องกัน Schottky แม็กซ์ | VRRM | 100 | V | |
| โดดป้องกัน Schottky ความดัน RMS สูงสุด | VRMS | 70 | V | |
| โดดป้องกัน Schottky Max. VDC | VDC | 100 | V | |
| ไดโอ้ดป้องกัน Schottky ปริมาณกระแสต่อหน้าเฉลี่ยสูงสุด | IF ((AV) | 8 | A | |
| ปัจจุบันกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแส | IFSM | 150 | A | |
| SS810C ความดันต่อหน้าสูงสุดที่ 8A | VF | 0.8 | V | |
| ขนาดความแรงปรับความแรงปรับความเร็วสูงสุด | IR | 50 | μA | |
| โดดป้องกัน Schottky ความต้านทานทางความร้อนทั่วไป | (หมายเหตุ 1) | RθJL | 15 | °C/W |
| (หมายเหตุ 2) | RθJA | 110 | ||
| SS810C ระยะอุณหภูมิการทํางานและระยะอุณหภูมิการเก็บ | TJ,TSTG | -55 ถึง +150 | °C | |
|
หมายเหตุ: 1. ติดบน PCB FR4 ทองแดงด้านเดียว มีพื้นที่ 100cm2 ทองแดง 2.ติดตั้งบน PCB FR4 ทองแดงข้างเดียว พัดเล็ก |
||||
โดดป้องกัน Schottky SS810C การจัดอันดับและเส้นโค้งลักษณะ
รูปที่ 1. โดดป้องกัน Schottky SS810C กุ้งการลดอุณหภูมิการทํางาน:
รูปที่ 2 คุณลักษณะเฉพาะทางของอัตราต่อเนื่อง
ไดโอ้ดป้องกัน Schottky SS810C SMC/DO-214AB ภาพรวมของแพคเกจ (หน่วย: นิ้ว ((มม)):
ข้อมูลบรรจุ:
| เลขส่วน | แพ็คเกจส่วนประกอบ | จํานวน | ตัวเลือกการบรรจุ |
| SS810C | SMC/DO-214AB | 3000 PCS | ต่อ 13 "พลาสติก รีล |
| 800 PCS | ต่อ 7 "พลาสติก รีล |
