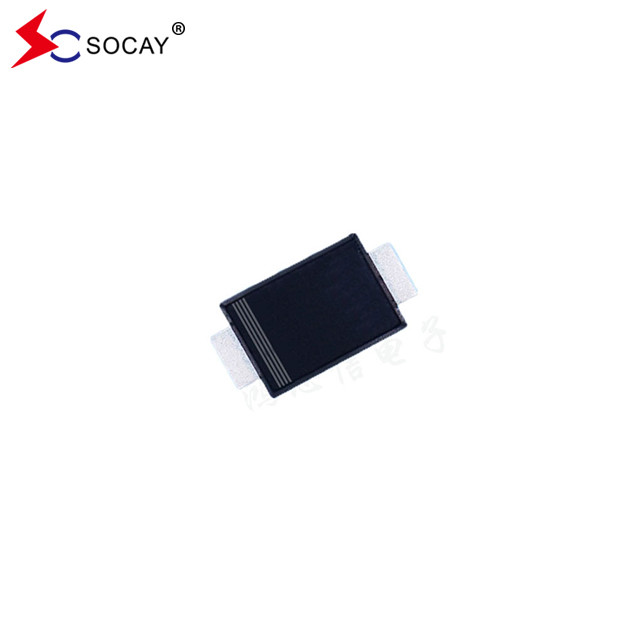

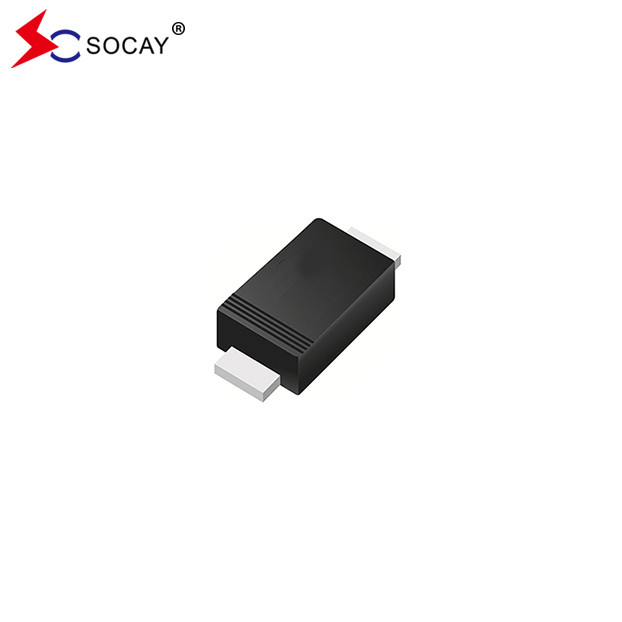

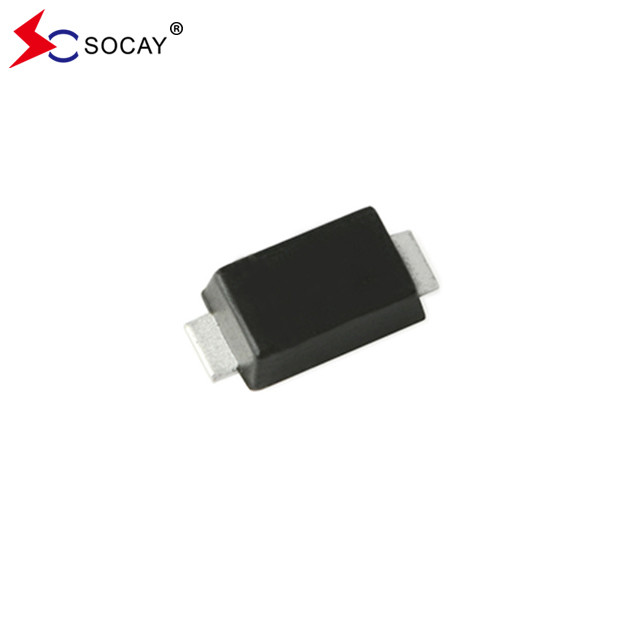

SOD-123FL Package Schottky Barrier Rectifiers SBD102D1 ~ SBD120D1 20 ถึง 200VRRM SBD104D1
เครื่องปรับรั้ว Schottky SBD102D1 ~ SBD120D1 ใบข้อมูล:SBD102D1 ~ SBD120D1 ((SOD-123FL) _v21091.pdf
คุณสมบัติของ Schottky Barrier Rectifiers SBD104D1 :
ผลิตภัณฑ์ SBD104D1 เป็นสารสกัดพิมพ์สีเขียวตามมาตรฐาน IEC 61249
ข้อมูลทางกลของเครื่องปรับรั้ว Schottky SBD104D1:
ความขั้วของมัน: สีแบนด์แสดงปลายคาโทด
เครื่องปรับรั้ว Schottky SBD104D1 คุณสมบัติไฟฟ้าและความร้อน (T)A= 25 °C เว้นแต่ระบุต่างหาก)
| ปริมาตร SBD104D1 | สัญลักษณ์ | SBD102D1 | SBD103D1 | SBD104D1 | SBD106D1 | SBD110D1 | SBD115D1 | SBD120D1 | หน่วย | ||||
|
SBD104D1 VRRM สูงสุด |
VRRM | 20 | 30 | 40 | 60 | 100 | 150 | 200 | V | ||||
| VRMS ขนาดสูงสุด | VRMS | 14 | 21 | 28 | 42 | 70 | 105 | 140 | V | ||||
| ขั้นสูงสุดของ VDC | VDC | 20 | 30 | 40 | 60 | 100 | 150 | 200 | V | ||||
| อัตราการปรับกระแสไฟฟ้าโดยเฉลี่ย IF ((AV)) | IF ((AV) | 1 | A | ||||||||||
| SBD104D1 RMS ปัจจุบันไปข้างหน้า, D=05 | IF ((RMS) | 2 | A | ||||||||||
| SBD104D1 กระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแส | IFSM | 40 | 30 | A | |||||||||
| VF สูงสุดที่ IF=1A | VF | 0.55 | 0.7 | 0.8 | 0.85 | V | |||||||
| SBD104D1 กระแสรั่วกลับที่ VRRM | IR | 30 | μA | ||||||||||
|
SBD104D1 ความร้อนแบบปกติ ความต้านทาน |
(หมายเหตุ 1) | RθJC | 32 | °C/W | |||||||||
| (หมายเหตุ 2) | RθJA | 200 | |||||||||||
| การจัดเรียง CJ แบบที่ VR=0V | CJ | 155 | 125 | 100 | 85 | pF | |||||||
| SBD104D1 ระยะอุณหภูมิที่ทํางานและระยะอุณหภูมิในการเก็บ | TJ,TSTG | -55 ถึง +150 | °C | ||||||||||
|
หมายเหตุ:1.ติดตั้งบน PCB FR4 ทองแดงด้านเดียว มีพื้นที่ 100 ซม. 2.ติดตั้งบน PCB FR4 ทองแดงด้านเดียว พัดเล็ก |
|||||||||||||
เครื่องปรับรั้ว Schottky SBD104D1 SOD-123FL ภาพรวม (หน่วย: นิ้ว ((มม)):
ข้อมูลบรรจุ:
| เลขส่วน | แพ็คเกจส่วนประกอบ | จํานวน | ตัวเลือกการบรรจุ |
| SBD102D1 ~ SBD120D1 | SOD-123FL | 3000 PCS | ต่อ 7 "พลาสติก รีล |
