สอดคล้องกับ RoHS, เครื่องดับความแรงดันระยะสั้นระยะสั้นบนพื้นผิว SM8S24AG
ใบข้อมูล:SM8SXXG ซีรีส_v23091.pdf
เมื่อไม่นานมานี้ SOCAY ได้เปิดตัวสินค้า SM8S24AG ซีรีย์ของรถยนต์ TVS diode เพื่อแก้ปัญหาของการยับยั้งการกระชับกระชับในการทดสอบฝากภาระในรถยนต์SM8S24A Gผลิตภัณฑ์มีเวลาการตอบสนองที่รวดเร็วมาก (ระดับต่ํากว่านาโนวินาที) และการดูดซึมแรงกระแทกที่สูงมากใช้โดยเฉพาะเพื่อปกป้องอุปกรณ์อิเล็กทรอนิกส์ที่มีความรู้สึกในอุปกรณ์อิเล็กทรอนิกส์ในวงจรอิเล็กทรอนิกส์รถยนต์จากความดันที่ผ่านมาที่เกิดจากเหตุการณ์ความดันที่ผ่านมาสินค้าตรงกับมาตรฐานการรับรอง AEC-Q101
คําอธิบาย:
ซีรี่ย์ SM8S ได้ถูกออกแบบมาโดยเฉพาะเพื่อปกป้องอุปกรณ์อิเล็กทรอนิกส์ที่มีความรู้สึกจากความดันที่ผ่านมาที่เกิดจากฟ้าคะนองและเหตุการณ์ความดันที่ผ่านมาอื่น ๆ
| เลขส่วน |
สูงสุดการทํางาน ย้อนหลัง โวลเตชั่น VRWM (V) |
การแยก โวลเตชั่น VBR (V) |
ปัจจุบันการทดสอบ ฉันT (mA) |
ความหลุดกลับสูงสุด ฉันR @VRWM (μA) |
ขนาดสูงสุด ฉันR@VRWMTJ= 175°C (μA) |
ย้อนหลังสูงสุดการเพิ่มขึ้นปัจจุบัน ฉันPP(A)① |
ความแรงกดสูงสุด VC @ฉันPP (V) |
||
| ยูนิ | บี | Mใน. | Max. | ||||||
| SM8S24AG | SM8S24CAG | 24.0 | 26.7 | 29.5 | 5.0 | 10 | 150 | 170 | 38.9 |
|
หมายเหตุ: 1.รูปแบบคลื่นกระแสกระแสกระแสถูกกําหนดใน 10/1000μS รูปแบบคลื่น 2.สําหรับทุกชนิดสูงสุด VF= 1.8 V ที่ IF= 100 A วัดใน 8.3 ms คลื่นไซน์ครึ่งเดียวหรือคลื่นสี่เหลี่ยมที่เทียบเท่า นาทีสูงสุด |
|||||||||
ลักษณะ

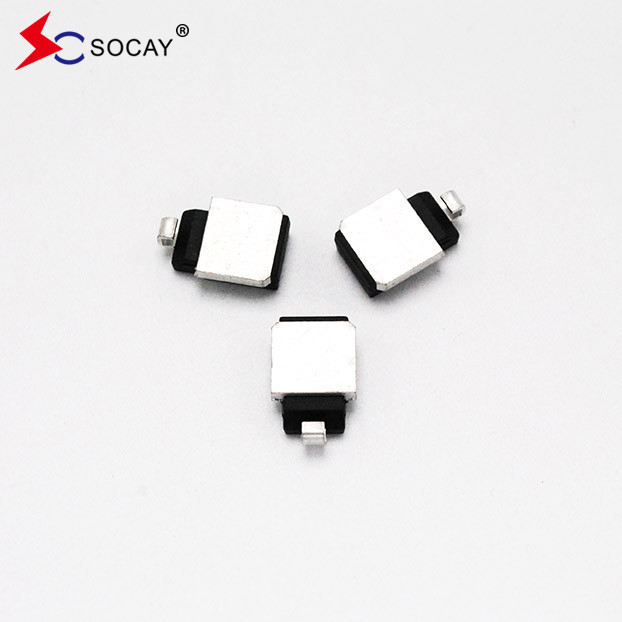

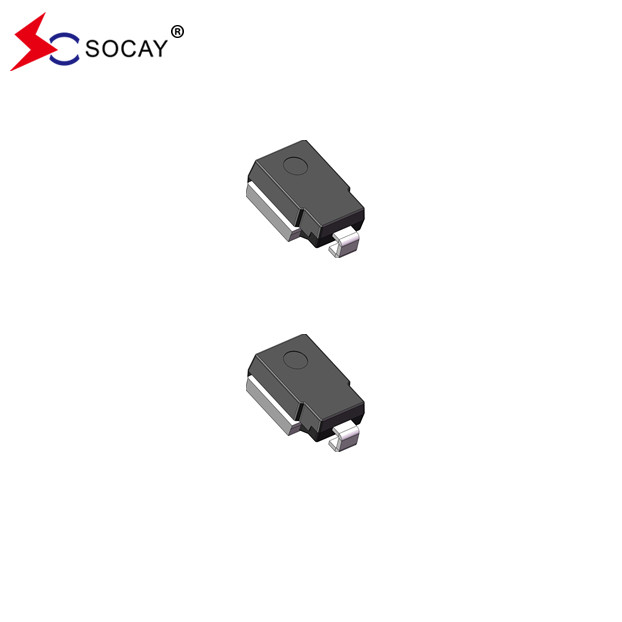

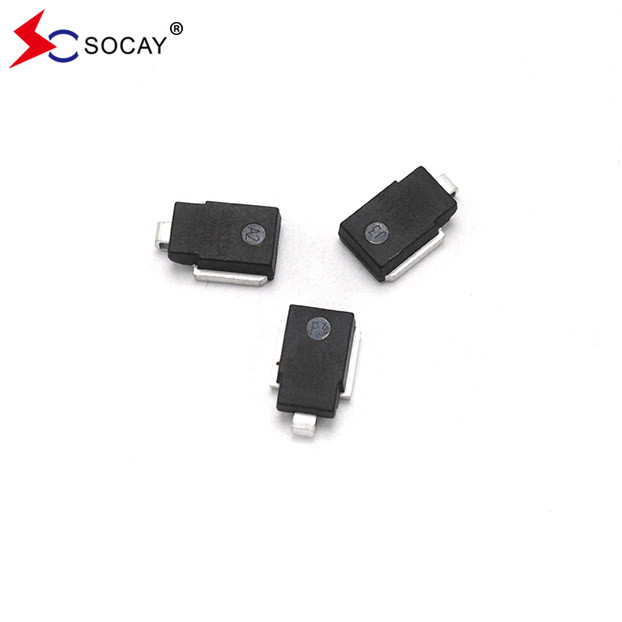

> ใช้เครื่องปรับพื้นฐาน DO-218AB
> พลังงานกระแทกสูงสุดที่ 10 × 1000μs รูปแบบคลื่น 6600W ความถี่การซ้ํา (รอบทํางาน): 0.01%
> เวลาตอบสนองรวดเร็ว: ปกติต่ํากว่า 1.0ps จาก 0 โวลต์ถึงขั้นต่ํา VBR
> ความสามารถในการจับยึดที่ดี
> กระแสรั่วน้อย
> ตอบสนองมาตรฐานการรับรอง AEC-Q101
> ไม่มีฮาโลเจน และสอดคล้องกับมาตรฐานการทดสอบ RoHS และ Reach
การใช้งาน
> อินเตอร์เฟซ I/O
> แหล่งพลังงาน AC/DC
> เส้นส่งสัญญาณความถี่ต่ํา (RS232, RS485, เป็นต้น)
