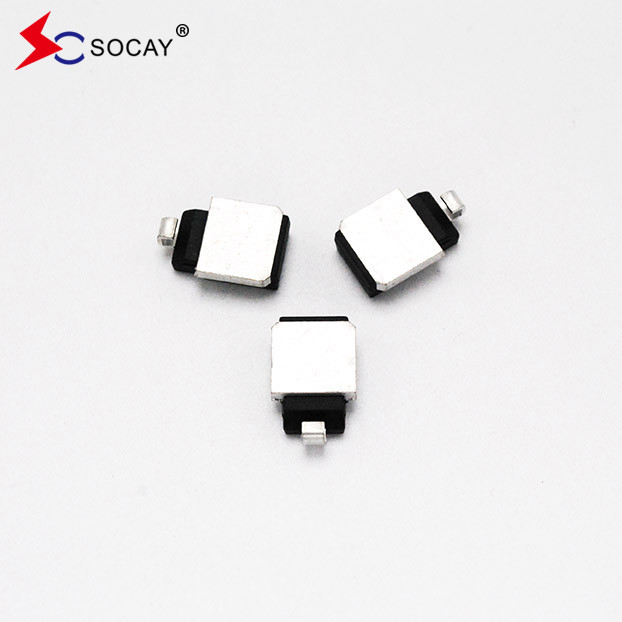

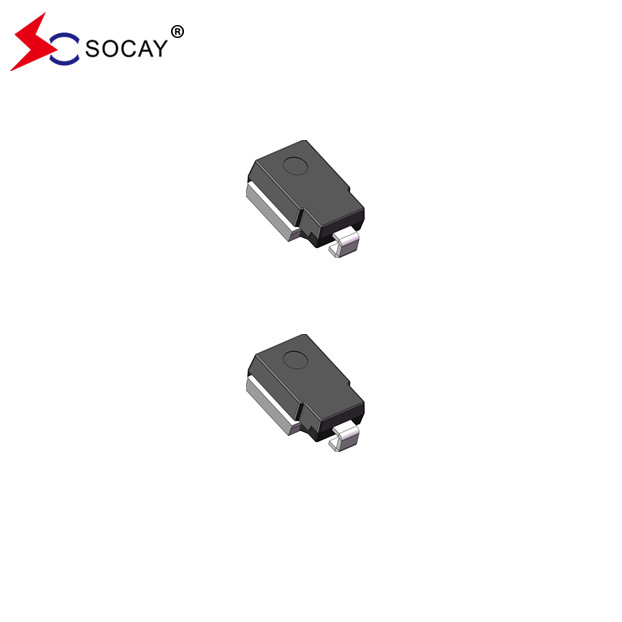

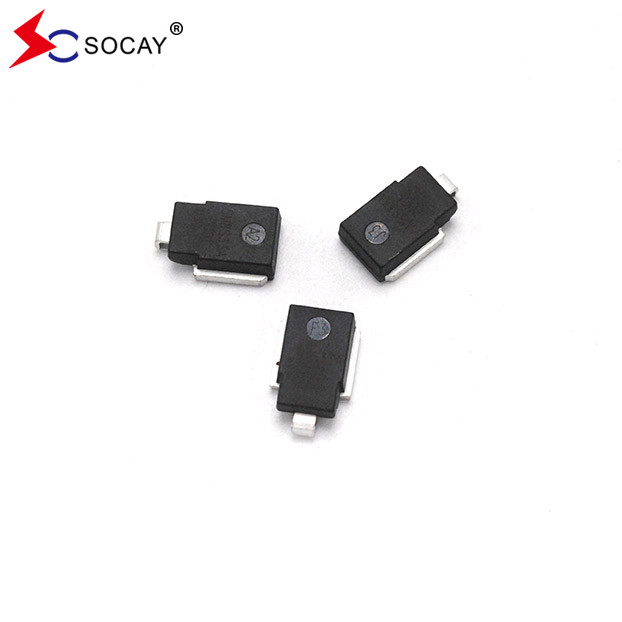

องค์ประกอบป้องกันวงจรที่สอดคล้องกับ RoHS SM8S20CAG
ใบข้อมูล:SM8SXXG ซีรีส_v23091.pdf
คําอธิบาย:
ซีรี่ย์ SM8S ได้ถูกออกแบบมาโดยเฉพาะเพื่อปกป้องอุปกรณ์อิเล็กทรอนิกส์ที่มีความรู้สึกจากความดันที่ผ่านมาที่เกิดจากฟ้าคะนองและเหตุการณ์ความดันที่ผ่านมาอื่น ๆ
| เลขส่วน |
สูงสุดการทํางาน ย้อนหลัง โวลเตชั่น VRWM (V) |
การแยก โวลเตชั่น VBR (V) |
ปัจจุบันการทดสอบ ฉันT (mA) |
ความหลุดกลับสูงสุด ฉันR @VRWM (μA) |
ขนาดสูงสุด ฉันR@VRWMTJ= 175°C (μA) |
ย้อนหลังสูงสุดการเพิ่มขึ้นปัจจุบัน ฉันPP(A)① |
ความแรงกดสูงสุด VC @ฉันPP (V) |
||
| ยูนิ | บี | Mใน. | Max. | ||||||
| SM8S20AG | SM8S20CAG | 20.0 | 22.2 | 24.5 | 5.0 | 10 | 150 | 204 | 32.4 |
|
หมายเหตุ: 1.รูปแบบคลื่นกระแสกระแสกระแสถูกกําหนดใน 10/1000μS รูปแบบคลื่น 2.สําหรับทุกชนิดสูงสุด VF= 1.8 V ที่ IF= 100 A วัดใน 8.3 ms คลื่นไซน์ครึ่งเดียวหรือคลื่นสี่เหลี่ยมที่เทียบเท่า นาทีสูงสุด |
|||||||||
ลักษณะ:
ปริมาตรไฟฟ้าของสินค้า:
1พลังงาน: 6600W
2โวลเตจการทํางาน: 10.0-43.0V
3ปัจจุบัน: 388-95.1A
4. ให้ polarity หนึ่งทาง / สองทาง
5. ความดันต่ําลงไปข้างหน้าและกระแสรั่วต่ํา
6ความสามารถสูง
7. การออกแบบการปรับปรุง passivation การปรับปรุง passivation เทคโนโลยีปรับปรุง anisotropic
8. TJ = 175 °C เหมาะสําหรับความน่าเชื่อถือสูงและความต้องการรถยนต์
9.ปฏิบัติตามมาตรฐานการระบายความแรงของ ISO7637-2 (การเปลี่ยนแปลงเงื่อนไขการทดสอบ)
10.ปฏิบัติตาม MSL ระดับ 1 ตาม J-STD-020 ค่าสูงสุดของ LF คือ 245 °C
11. ตอบสนองความต้องการของ AEC-Q101
การใช้งาน:
การป้องกันรถยนต์
การใช้งานทั่วไปของไดโอเดส TVS ระดับรถยนต์ SM8S ซีรีส์:
1การเพิ่มไดโอ้ด TVS ไปยังสัญญาณและสายไฟฟ้าสามารถป้องกันไมโครโปรเซสเซอร์หรือไมโครคอนโทรลเลอร์จากการทํางานผิดปกติเนื่องจากการกระตุ้นทันที เช่นผลการปล่อยไฟฟ้าความกระแทกของพลังงานแอลเอซี และเสียงเสียงของเครื่องไฟฟ้าเปลี่ยน.
2อิทธิพลการปล่อยไฟฟ้าสแตตติกสามารถปล่อยกระแทกของมากกว่า 10,000V และ 60A, และสามารถดําเนินงานได้ 10ms; ในขณะที่อุปกรณ์ TTL ปกติจะเสียหายเมื่อพบกับกระแทก 10V ของมากกว่า 30ms.ไดโอเดส TVS สามารถดูดซึมกระแทกได้อย่างมีประสิทธิภาพ ซึ่งอาจทําให้อุปกรณ์เสียหาย และกําจัดการขัดขวางที่เกิดจากการเปลี่ยนระหว่างบัส.
3การวางท่อ TVS ระหว่างสายสัญญาณและพื้นดินสามารถป้องกันบัสข้อมูลและควบคุมจากการได้รับผลกระทบจากเสียงไม่จําเป็น
