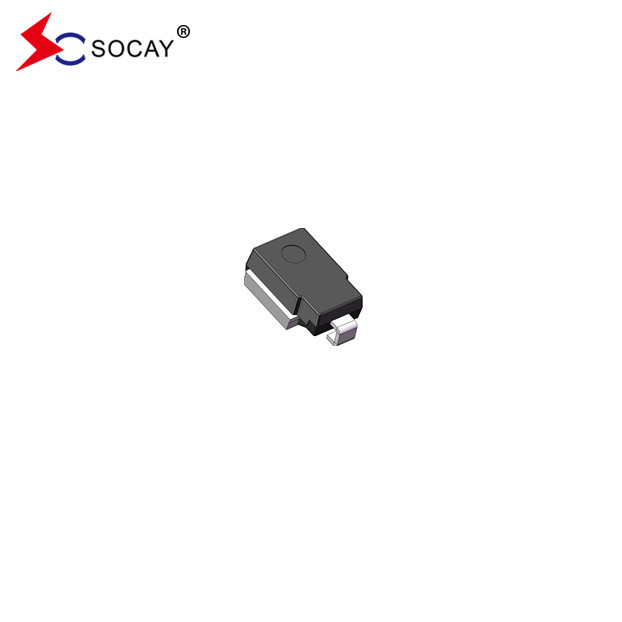

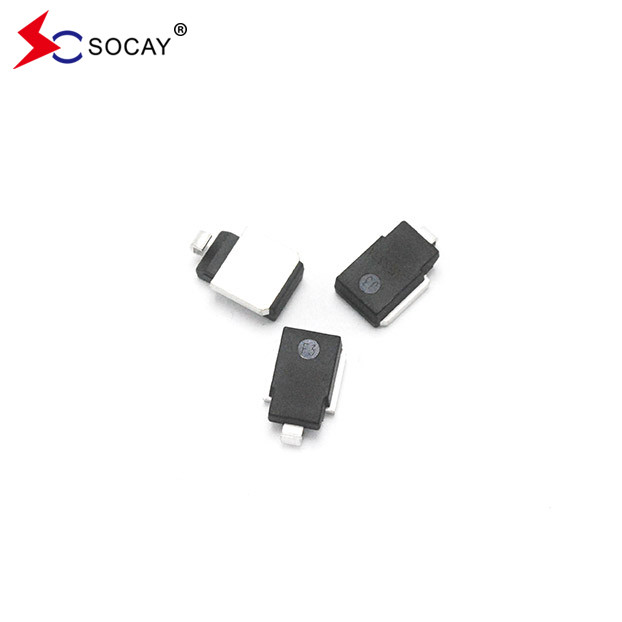

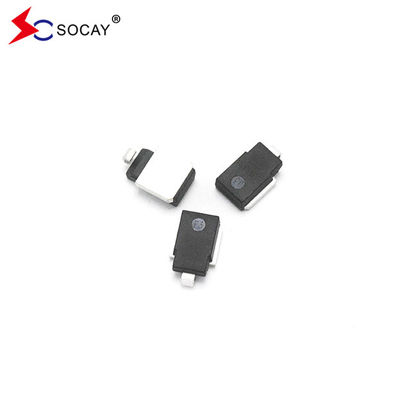

ซอคาย SM8S ซีรี่ย์ TVS ไดโอเดส SM8S33AG ขายดีที่สุดสําหรับการป้องกันรถยนต์
ใบข้อมูล:SM8SXXG ซีรีส_v23091.pdf
คําอธิบาย:
ซีรี่ย์ SM8S ได้ถูกออกแบบมาโดยเฉพาะเพื่อปกป้องอุปกรณ์อิเล็กทรอนิกส์ที่มีความรู้สึกจากความดันที่ผ่านมาที่เกิดจากฟ้าคะนองและเหตุการณ์ความดันที่ผ่านมาอื่น ๆ
| เลขส่วน |
สูงสุดการทํางาน ย้อนหลัง โวลเตชั่น VRWM (V) |
การแยก โวลเตชั่น VBR (V) |
ปัจจุบันการทดสอบ ฉันT (mA) |
ความหลุดกลับสูงสุด ฉันR @VRWM (μA) |
ขนาดสูงสุด ฉันR@VRWMTJ= 175°C (μA) |
ย้อนหลังสูงสุดการเพิ่มขึ้นปัจจุบัน ฉันPP(A)① |
ความแรงกดสูงสุด VC @ฉันPP (V) |
||
| ยูนิ | บี | Mใน. | Max. | ||||||
| SM8S33AG | SM8S33CAG | 33.0 | 36.7 | 40.6 | 5.0 | 10 | 150 | 124 | 53.3 |
|
หมายเหตุ: 1.รูปแบบคลื่นกระแสกระแสกระแสถูกกําหนดใน 10/1000μS รูปแบบคลื่น 2.สําหรับทุกชนิดสูงสุด VF= 1.8 V ที่ IF= 100 A วัดใน 8.3 ms คลื่นไซน์ครึ่งเดียวหรือคลื่นสี่เหลี่ยมที่เทียบเท่า นาทีสูงสุด |
|||||||||
ลักษณะ:
ชิปกระจกที่ปรับปรุง
TJความสามารถ = 175 °C เหมาะสําหรับความน่าเชื่อถือสูงและความต้องการรถยนต์
ความสามารถในการใช้พลังงานแรงกระแทกสูงสุด 6600W ด้วยรูปคลื่น 10/1000μs อัตราการซ้ํา (รอบทํางาน): 0.01 %
ตอบสนองกับ ISO7637-2 5a/5b และ ISO 16750 การทดสอบฝากภาระ (แตกต่างกันตามสภาพการทดสอบ)
ตอบรับ AEC-Q101 มีคุณภาพ
กระแสรั่วน้อย
ความดันต่ําลงข้างหน้า
ความสามารถในการจับยึดที่ดีมาก
เวลาตอบสนองเร็วมาก
สอดคล้องกับ RoHS
การใช้งาน:
การป้องกันรถยนต์
