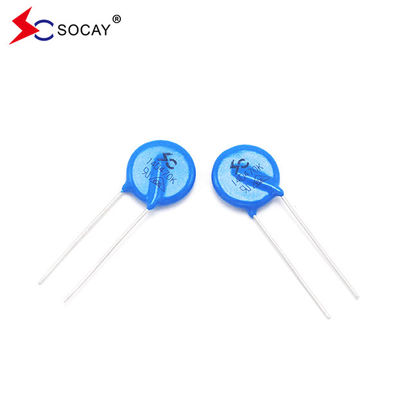

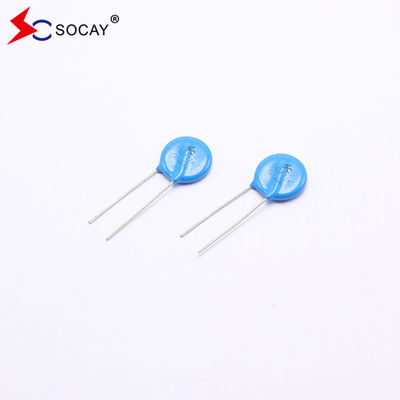

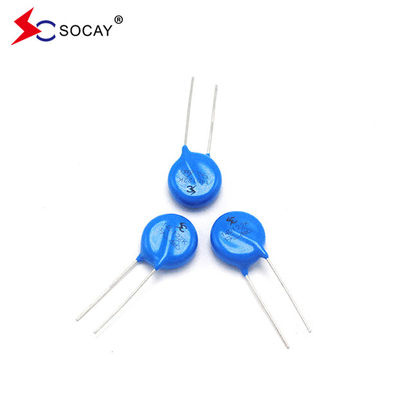

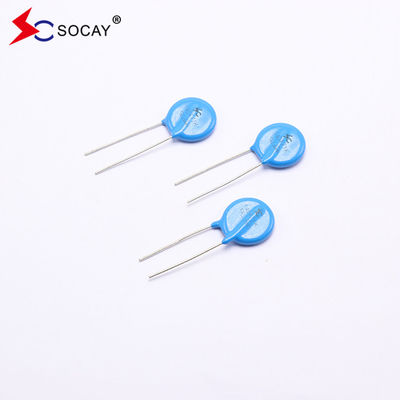

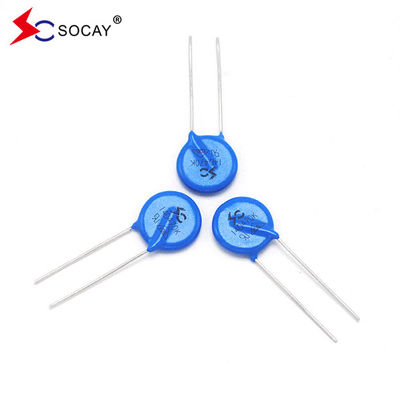

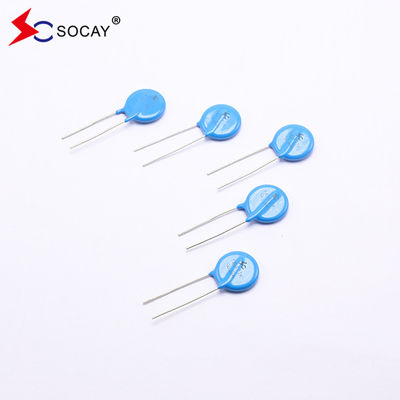

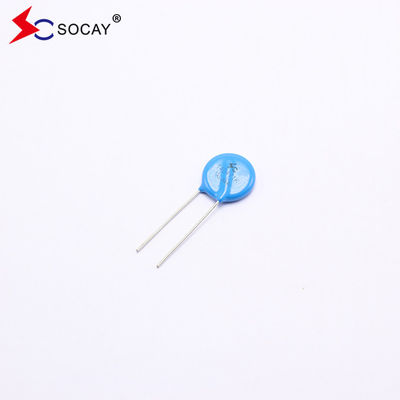

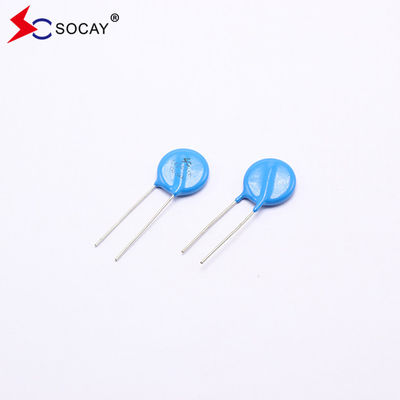

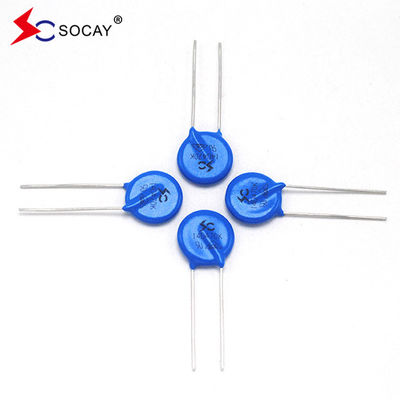

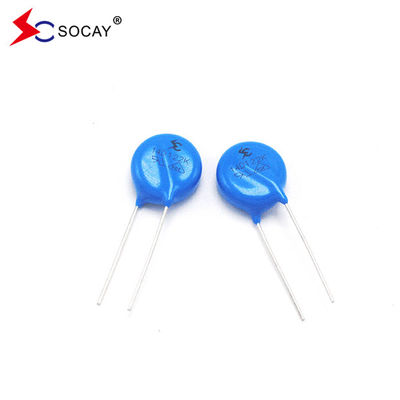

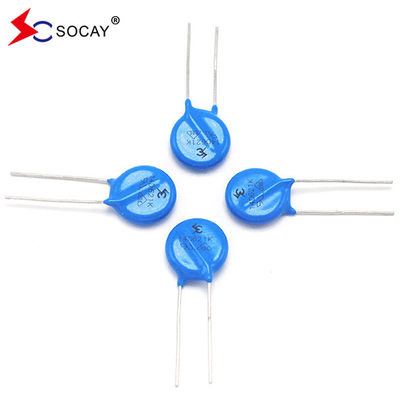

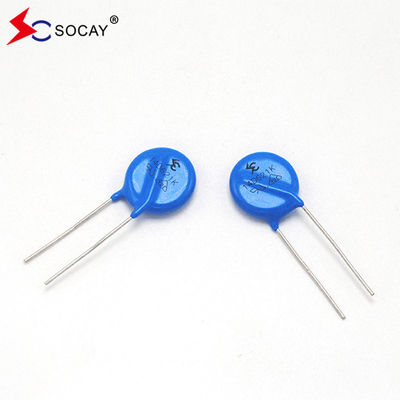

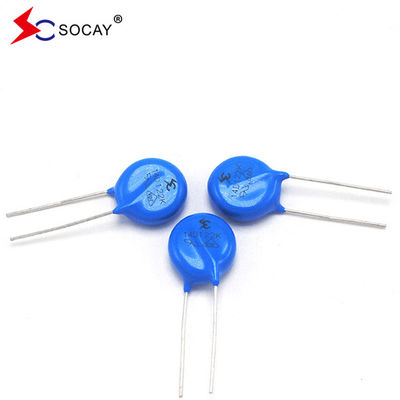

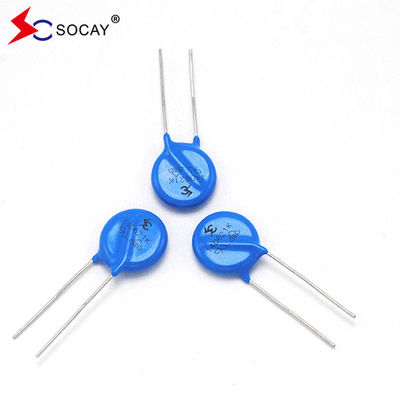

Ф14mm Metal Oxide Varistor 14D820K / 14D820KJ สําหรับการใช้งานความแรงดันแบบตรงต่ํา
ใบข้อมูล:14D Series_v2308 ครับ1.pdf
| เลขประเภท | ขนาดสูงสุดที่ยอมรับVอายุสูง | วาริสตอร์ โวลเตชั่น |
ขนาดสูงสุด การกั้น โวลเตชั่น |
ทนทาน การเพิ่มขึ้น ปัจจุบัน |
ขนาดสูงสุด พลังงาน (10/1000μs) |
เรต พลัง |
Tความจุ ypical (อ้างอิง) | |||||||
| มาตรฐาน | ความแรงสูง | VAC (V) | VDC(V) |
V1mA (V) |
ฉันP(A) | VC(V) |
I ((A) มาตรฐาน |
I ((A) ความแรงสูง |
(J) มาตรฐาน |
(J) ความแรงสูง |
(W) | @ 1KHZ (pF) | ||
| 1 ครั้ง | 2 ครั้ง | 1 ครั้ง | 2 ครั้ง | |||||||||||
| 14D180K | 14D180KJ | 11 | 14 | 18 ((15~21.6) | 10 | 36 | 1000 | 500 | 2000 | 1000 | 4.0 | 7.0 | 0.1 | 11100 |
| 14D220K | 14D220KJ | 14 | 18 | 22 ((19.5~26) | 10 | 43 | 1000 | 500 | 2000 | 1000 | 5.0 | 8.0 | 0.1 | 9100 |
| 14D270K | 14D270KJ | 17 | 22 | 27(24~30) | 10 | 53 | 1000 | 500 | 2000 | 1000 | 6.0 | 10.0 | 0.1 | 7400 |
| 14D330K | 14D330KJ | 20 | 26 | 33(29.5~36.5) | 10 | 66 | 1000 | 500 | 2000 | 1000 | 7.5 | 12.0 | 0.1 | 6100 |
| 14D390K | 14D390KJ | 25 | 31 | 39 ((35~43) | 10 | 77 | 1000 | 500 | 2000 | 1000 | 8.6 | 13.0 | 0.1 | 5100 |
| 14D470K | 14D470KJ | 30 | 38 | 47 ((42~54) | 10 | 93 | 1000 | 500 | 2000 | 1000 | 10.0 | 17.0 | 0.1 | 4300 |
| 14D560K | 14D560KJ | 35 | 45 | 56 ((50 ~ 62) | 10 | 100 | 1000 | 500 | 2000 | 1000 | 11.0 | 20.0 | 0.1 | 3600 |
| 14D680K | 14D680KJ | 40 | 56 | 68 ((61~75) | 10 | 135 | 1000 | 500 | 2000 | 1000 | 14.0 | 24.0 | 0.1 | 2900 |
| 14D820K | 14D820KJ | 50 | 65 | 82(74~90) | 50 | 135 | 4500 | 2500 | 6000 | 5000 | 22.0 | 27.0 | 0.6 | 2400 |
| 14D101K | 14D101KJ | 60 | 85 | 100 ((90~110) | 50 | 165 | 4500 | 2500 | 6000 | 5000 | 28.0 | 33.0 | 0.6 | 2000 |
| 14D121K | 14D121KJ | 75 | 100 | 120 ((108~132) | 50 | 200 | 4500 | 2500 | 6000 | 5000 | 32.0 | 40.0 | 0.6 | 1700 |
| 14D151K | 14D151KJ | 95 | 125 | 150 ((135 ~ 165) | 50 | 250 | 4500 | 2500 | 6000 | 5000 | 40.0 | 53.0 | 0.6 | 1300 |
| 14D181K | 14D181KJ | 115 | 150 | 180 ((162~198) | 50 | 300 | 4500 | 2500 | 6000 | 5000 | 50.0 | 60.0 | 0.6 | 1100 |
| 14D201K | 14D201KJ | 130 | 170 | 200 ((180~220) | 50 | 340 | 4500 | 2500 | 6000 | 5000 | 57.0 | 70.0 | 0.6 | 1000 |
| 14D221K | 14D221KJ | 140 | 180 | 220 ((198~242) | 50 | 360 | 4500 | 2500 | 6000 | 5000 | 60.0 | 78.0 | 0.6 | 900 |
| 14D241K | 14D241KJ | 150 | 200 | 240 ((216~264) | 50 | 395 | 4500 | 2500 | 6000 | 5000 | 63.0 | 84.0 | 0.6 | 830 |
| 14D271K | 14D271KJ | 175 | 225 | 270 ((243~297) | 50 | 455 | 4500 | 2500 | 6000 | 5000 | 70.0 | 99.0 | 0.6 | 740 |
| 14D301K | 14D301KJ | 190 | 250 | 300 ((270~330) | 50 | 500 | 4500 | 2500 | 6000 | 5000 | 77.0 | 108 | 0.6 | 670 |
| 14D331K | 14D331KJ | 210 | 275 | 330 ((297~363) | 50 | 550 | 4500 | 2500 | 6000 | 5000 | 85.0 | 115 | 0.6 | 610 |
| 14D361K | 14D361KJ | 230 | 300 | 360 ((324~396) | 50 | 595 | 4500 | 2500 | 6000 | 5000 | 93.0 | 130 | 0.6 | 560 |
| 14D391K | 14D391KJ | 250 | 320 | 390 ((351 ~ 429) | 50 | 650 | 4500 | 2500 | 6000 | 5000 | 100 | 140 | 0.6 | 510 |
| 14D431K | 14D431KJ | 275 | 350 | 430 ((387~473) | 50 | 710 | 4500 | 2500 | 6000 | 5000 | 115 | 155 | 0.6 | 460 |
| 14D471K | 14D471KJ | 300 | 385 | 470 ((423~517) | 50 | 775 | 4500 | 2500 | 6000 | 5000 | 125 | 175 | 0.6 | 430 |
| 14D511K | 14D511KJ | 320 | 415 | 510 ((459~561) | 50 | 845 | 4500 | 2500 | 6000 | 5000 | 125 | 180 | 0.6 | 390 |
| 14D561K | 14D561KJ | 350 | 460 | 560 ((504~616) | 50 | 925 | 4500 | 2500 | 6000 | 5000 | 125 | 185 | 0.6 | 360 |
| 14D621K | 14D621KJ | 385 | 505 | 620 ((558~682) | 50 | 1025 | 4500 | 2500 | 6000 | 5000 | 125 | 190 | 0.6 | 320 |
| 14D681K | 14D681KJ | 420 | 560 | 680 ((612~748) | 50 | 1120 | 4500 | 2500 | 6000 | 5000 | 130 | 200 | 0.6 | 290 |
| 14D751K | 14D751KJ | 460 | 615 | 750 ((675 ~ 825) | 50 | 1240 | 4500 | 2500 | 6000 | 5000 | 143 | 210 | 0.6 | 270 |
| 14D781K | 14D781KJ | 485 | 640 | 780 ((702 ~ 858) | 50 | 1290 | 4500 | 2500 | 6000 | 5000 | 148 | 220 | 0.6 | 260 |
| 14D821K | 14D821KJ | 510 | 670 | 820 ((738 ~ 902) | 50 | 1355 | 4500 | 2500 | 6000 | 5000 | 157 | 235 | 0.6 | 240 |
| 14D911K | 14D911KJ | 550 | 745 | 910 ((819~1001) | 50 | 1500 | 4500 | 2500 | 6000 | 5000 | 175 | 255 | 0.6 | 220 |
| 14D102K | 14D102KJ | 625 | 825 | 1000 ((900~1100) | 50 | 1650 | 4500 | 2500 | 6000 | 5000 | 190 | 280 | 0.6 | 200 |
| 14D112K | 14D112KJ | 680 | 895 | 1100 ((990~1210) | 50 | 1814 | 4500 | 2500 | 6000 | 5000 | 213 | 310 | 0.6 | 180 |
| 14D122K | 14D122KJ | 750 | 990 | 1200 ((1080~1320) | 50 | 1980 | 4500 | 2500 | 6000 | 5000 | 213 | 310 | 0.6 | 150 |
| 14D142K | 14D142KJ | 880 | 1140 | 1400 (((1260 ~ 1540) | 50 | 2310 | 4500 | 2500 | 6000 | 5000 | 238 | 327 | 0.6 | 150 |
| 14D162K | 14D162KJ | 1000 | 1280 | 1600 ((1400~1760) | 50 | 2640 | 4500 | 2500 | 6000 | 5000 | 243 | 331 | 0.6 | 140 |
| 14D182K | 14D182KJ | 1000 | 1465 | 1800 ((1620~1980) | 50 | 2970 | 4500 | 2500 | 6000 | 5000 | 250 | 335 | 0.6 | 130 |
คําอธิบาย:
วาริสตอร์แบบเรเดียลที่มีลวด 14D ซีรีย์เป็นทางออกที่เหมาะสมในการป้องกันวงจรสําหรับการใช้งานความดันแบบ DC ที่ต่ํากว่า โดยให้คะแนนความแรงกระชับสูงกว่าที่เคยมีในแผ่นขนาดเล็กดังกล่าว
ปริมาณการระดับกระแสไฟฟ้าสูงสุดที่สามารถบรรลุถึง 6KA (กระแส 8 / 20 μs) เพื่อป้องกันการระดับกระแสไฟฟ้าสูง, รวมถึงการแทรกแซงสายฟ้าโดยตรงระบบเปลี่ยน transients และ transients เร็วผิดปกติจากแหล่งพลังงาน.
การจัดหมวดหมู่:
SMD:0402,0603,0805,1206,1210,1812,2220
DIP:5D,7D,10D,14D,20D,25D,32D
กระแส:1A ~ 15KA
ขนาดเล็กยิ่งลด ราคาก็ต่ํากว่า
ขนาดที่ลดลง
ยิ่งการผลิตสูงขึ้น ยิ่งแพงขึ้น
สูงกว่าความดัน สายสูบหนากว่า
ระยะเวลาการตอบสนอง≤10NS
การใช้งาน:
|
การป้องกันพลังงาน เครื่องสวิทช์ เครื่อง POS เครื่องจับสายฟ้าคะนอง เครื่องติดต่อภายในอาคาร ระบบติดตาม การ์ดจอดรถ ระบบส่งสัญญาณ เครื่องมือ เครื่องวัด เครื่องสื่อสารแผ่นควบคุม.
|
| วัสดุ | ไม่มีสารรังสี |
| การดําเนินงาน อุณหภูมิ | -40°C ~ +85°C |
| อุณหภูมิในการเก็บ | -55°C ~ +125°C |
| ร่างกาย | เครื่องเคลือบ nickel |
| ส่งผล | หมึก |
| อุปกรณ์ที่ไม่มีท่อ | เครื่องเคลือบ nickel |
| เลขส่วน | จํานวน | ตัวเลือกการบรรจุ | รายละเอียด Packaging |
| 14DXXXXX | 500 | ถุงพลาสติก | แพคชั่นจํานวนมาก |
