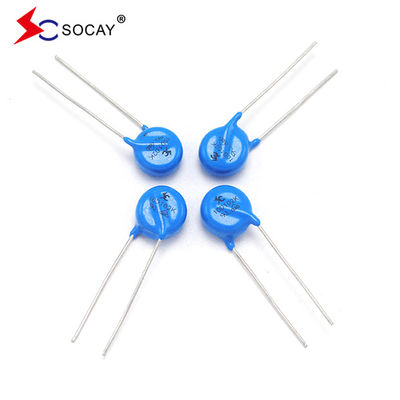

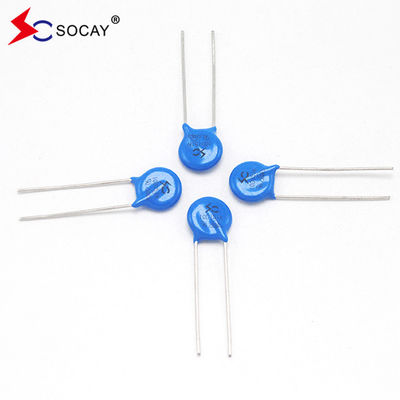

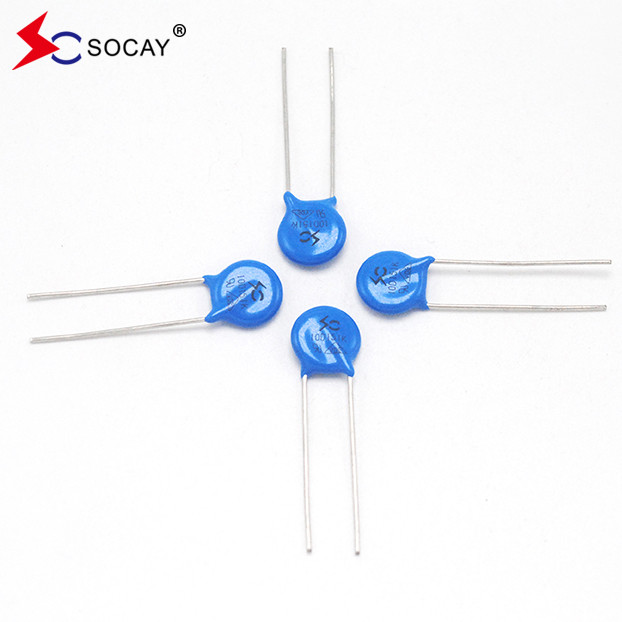

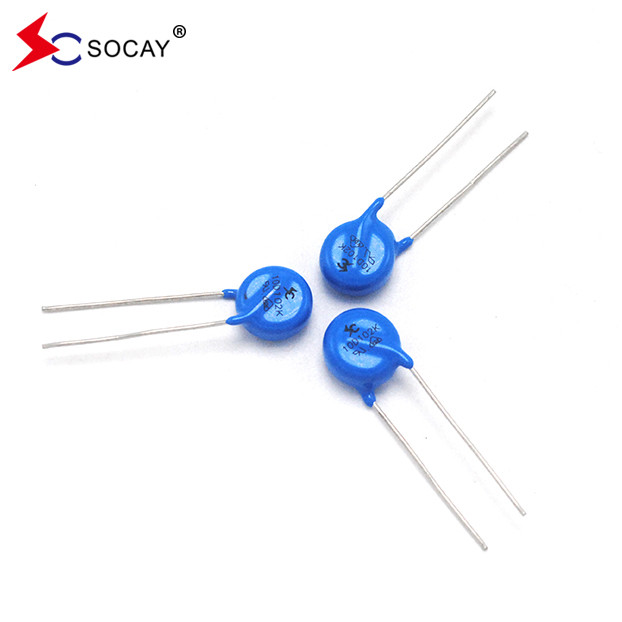

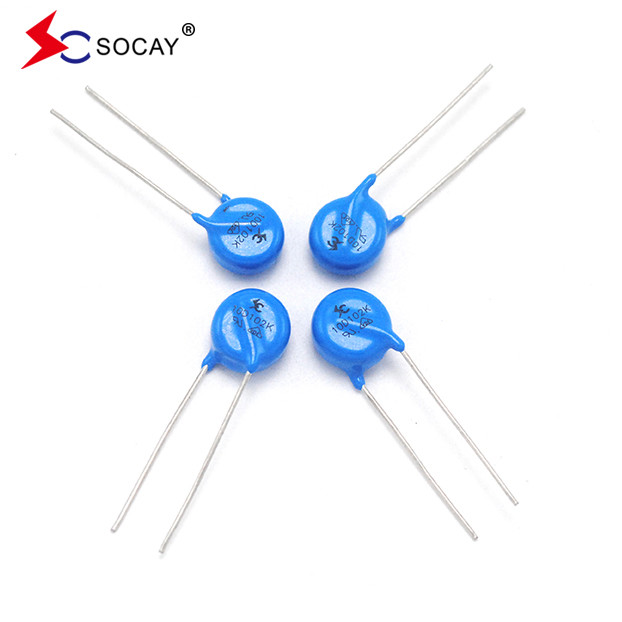

อิเล็กทรอนิกส์สมาร์ท~วาริสเตอร์ 10D471K 10D-471K วาริสเตอร์ 10D391K 07D220K 14D391K
ใบข้อมูล:10D ซีรีส_v23061.pdf
| เลขประเภท | ความดันสูงสุดที่ยอมรับ | วาริสตอร์ โวลเตชั่น |
ขนาดสูงสุด การกั้น โวลเตชั่น |
ทนทาน การเพิ่มขึ้น ปัจจุบัน |
ขนาดสูงสุด พลังงาน (10/1000μs) |
เรต พลัง |
Tความจุ ypical (อ้างอิง) | |||||||
| มาตรฐาน | ความแรงสูง | VAC(V) | VDC(V) |
V1mA (V) |
ฉันP(A) | VC(V) |
I ((A) มาตรฐาน |
I ((A) ความแรงสูง |
(J) มาตรฐาน |
(J) ความแรงสูง |
(W) | @ 1KHZ (pf) | ||
| 1 ครั้ง | 2 ครั้ง | 1 ครั้ง | 2 ครั้ง | |||||||||||
| 10D180K | 10D180KJ | 11 | 14 | 18 ((15~21.6) | 5 | 36 | 500 | 250 | 2000 | 1000 | 2.1 | 3.0 | 0.05 | 5600 |
| 10D220K | 10D220KJ | 14 | 18 | 22 ((19.5~26) | 5 | 43 | 500 | 250 | 2000 | 1000 | 2.5 | 5.0 | 0.05 | 4500 |
| 10D270K | 10D270KJ | 17 | 22 | 27(24~30) | 5 | 53 | 500 | 250 | 2000 | 1000 | 3.0 | 6.0 | 0.05 | 3700 |
| 10D330K | 10D330KJ | 20 | 26 | 33(29.5~36.5) | 5 | 66 | 500 | 250 | 2000 | 1000 | 4.0 | 7.0 | 0.05 | 3000 |
| 10D390K | 10D390KJ | 25 | 31 | 39 ((35~43) | 5 | 77 | 500 | 250 | 2000 | 1000 | 4.6 | 9.0 | 0.05 | 2400 |
| 10D470K | 10D470KJ | 30 | 38 | 47 ((42~54) | 5 | 93 | 500 | 250 | 2000 | 1000 | 5.5 | 11.0 | 0.05 | 2100 |
| 10D560K | 10D560KJ | 35 | 45 | 56 ((50 ~ 62) | 5 | 100 | 500 | 250 | 2000 | 1000 | 7.0 | 13.0 | 0.05 | 1800 |
| 10D680K | 10D680KJ | 40 | 56 | 68 ((61~75) | 5 | 135 | 500 | 250 | 2000 | 1000 | 8.2 | 15.0 | 0.05 | 1500 |
| 10D820K | 10D820KJ | 50 | 65 | 82(74~90) | 25 | 135 | 2500 | 1250 | 3500 | 2500 | 12.0 | 17.0 | 0.4 | 1200 |
| 10D101K | 10D101KJ | 60 | 85 | 100 ((90~110) | 25 | 165 | 2500 | 1250 | 3500 | 2500 | 15.0 | 18.0 | 0.4 | 1000 |
| 10D121K | 10D121KJ | 75 | 100 | 120 ((108~132) | 25 | 200 | 2500 | 1250 | 3500 | 2500 | 18.0 | 21.0 | 0.4 | 830 |
| 10D151K | 10D151KJ | 95 | 125 | 150 ((135 ~ 165) | 25 | 250 | 2500 | 1250 | 3500 | 2500 | 22.0 | 25.0 | 0.4 | 670 |
| 10D181K | 10D181KJ | 115 | 150 | 180 ((162~198) | 25 | 300 | 2500 | 1250 | 3500 | 2500 | 27.0 | 30.0 | 0.4 | 560 |
| 10D201K | 10D201KJ | 130 | 170 | 200 ((185 ~ 225) | 25 | 340 | 2500 | 1250 | 3500 | 2500 | 30.0 | 35.0 | 0.4 | 500 |
| 10D221K | 10D221KJ | 140 | 180 | 220 ((198~242) | 25 | 360 | 2500 | 1250 | 3500 | 2500 | 32.0 | 39.0 | 0.4 | 450 |
| 10D241K | 10D241KJ | 150 | 200 | 240 ((216~264) | 25 | 395 | 2500 | 1250 | 3500 | 2500 | 35.0 | 42.0 | 0.4 | 420 |
| 10D271K | 10D271KJ | 175 | 225 | 270 ((243~297) | 25 | 455 | 2500 | 1250 | 3500 | 2500 | 40.0 | 49.0 | 0.4 | 370 |
| 10D301K | 10D301KJ | 190 | 250 | 300 ((270~330) | 25 | 500 | 2500 | 1250 | 3500 | 2500 | 40.0 | 54.0 | 0.4 | 330 |
| 10D331K | 10D331KJ | 210 | 275 | 330 ((297~363) | 25 | 550 | 2500 | 1250 | 3500 | 2500 | 40.0 | 58.0 | 0.4 | 300 |
| 10D361K | 10D361KJ | 230 | 300 | 360 ((324~396) | 25 | 595 | 2500 | 1250 | 3500 | 2500 | 43.0 | 65.0 | 0.4 | 280 |
| 10D391K | 10D391KJ | 250 | 320 | 390 ((351 ~ 429) | 25 | 650 | 2500 | 1250 | 3500 | 2500 | 47.0 | 70.0 | 0.4 | 260 |
| 10D431K | 10D431KJ | 275 | 350 | 430 ((387 ~ 473 | 25 | 710 | 2500 | 1250 | 3500 | 2500 | 60.0 | 80.0 | 0.4 | 230 |
| 10D471K | 10D471KJ | 300 | 385 | 470 ((423~517) | 25 | 775 | 2500 | 1250 | 3500 | 2500 | 65.0 | 85.0 | 0.4 | 210 |
| 10D511K | 10D511KJ | 320 | 415 | 510 ((459~561) | 25 | 845 | 2500 | 1250 | 3500 | 2500 | 70.0 | 90.0 | 0.4 | 200 |
| 10D561K | 10D561KJ | 350 | 460 | 560 ((504~616) | 25 | 925 | 2500 | 1250 | 3500 | 2500 | 70.0 | 92.0 | 0.4 | 180 |
| 10D621K | 10D621KJ | 385 | 505 | 620 ((558~682) | 25 | 1025 | 2500 | 1250 | 3500 | 2500 | 70.0 | 95.0 | 0.4 | 160 |
| 10D681K | 10D681KJ | 420 | 560 | 680 ((612~748) | 25 | 1120 | 2500 | 1250 | 3500 | 2500 | 70.0 | 98.0 | 0.4 | 150 |
| 10D751K | 10D751KJ | 460 | 615 | 750 ((675 ~ 825) | 25 | 1240 | 2500 | 1250 | 3500 | 2500 | 70.0 | 100.0 | 0.4 | 130 |
| 10D781K | 10D781KJ | 485 | 640 | 780 ((702 ~ 858) | 25 | 1290 | 2500 | 1250 | 3500 | 2500 | 80.0 | 105.0 | 0.4 | 130 |
| 10D821K | 10D821KJ | 510 | 670 | 820 ((738 ~ 902) | 25 | 1355 | 2500 | 1250 | 3500 | 2500 | 85.0 | 110.0 | 0.4 | 120 |
| 10D911K | 10D911KJ | 550 | 745 | 910 ((819~1001) | 25 | 1500 | 2500 | 1250 | 3500 | 2500 | 93.0 | 130.0 | 0.4 | 110 |
| 10D102K | 10D102KJ | 625 | 825 | 1000 ((900~1100) | 25 | 1650 | 2500 | 1250 | 3500 | 2500 | 102.0 | 140.0 | 0.4 | 100 |
| 10D112K | 10D112KJ | 680 | 895 | 1100 ((990~1210) | 25 | 1814 | 2500 | 1250 | 3500 | 2500 | 115.0 | 155.0 | 0.4 | 90 |
คําอธิบาย:
วาริสตอร์แบบเรเดียลที่มีท่อ 10D ซีรีย์เป็นทางออกที่ดีสําหรับการป้องกันวงจรสําหรับการใช้งานความดันแบบ DC ต่ํา โดยให้คะแนนความแรงกระตุ้นสูงกว่าที่เคยมีในแผ่นขนาดเล็กดังกล่าว
การระดับปริมาณกระแสกระแสสูงสุดที่สามารถบรรลุถึง 3.5KA (กระแส 8 / 20 μs) เพื่อป้องกันการกระแสกระแสสูงสูง, รวมถึงการขัดแย้งการกระแทกสายฟ้าโดยตรง,ระบบเปลี่ยน transients และ transients เร็วผิดปกติจากแหล่งพลังงาน.
ปริมาตรพื้นฐานของวาริสตอร์ประกอบด้วย 12 ข้อดังต่อไปนี้:
1. ความกระชับกําลังของวาริสตอร์ (V): หมายถึงค่าความกระชับกําลังผ่านวาริสตอร์เมื่อกระแสกระแสของแรงกระแทกที่มีระยะเวลาที่กําหนดไว้ (โดยทั่วไป 1mA และระยะเวลาน้อยกว่า 400mS) ผ่าน
2.สัดส่วนความดัน: หมายถึงสัดส่วนของค่าความดันที่เกิดเมื่อกระแสของวาริสเตอร์คือ 1mA กับค่าความดันที่เกิดเมื่อกระแสของวาริสเตอร์คือ 0.1mA
3. ความดันขั้นสูงสุด (V): ค่าสูงสุดของความดันที่ปลายทั้งสองของวาริสเตอร์ภายใต้ปริมาณปริมาณสูงสุด Ip ที่วาริสเตอร์สามารถทนได้และรูปคลื่นที่กําหนดไว้
4.สัดส่วนความดันเหลือ: เมื่อกระแสที่ผ่านผ่านผ่านวาริสตอร์มีค่าที่แน่นอน, ความดันที่ผลิตในทั้งสองปลายของมันเรียกว่าความดันเหลือของค่ากระแสนี้.อัตราความแรงดันเหลือคืออัตราความแรงดันเหลือต่อความแรงดันชื่อ.
5ความจุ (kA): ความจุ, เรียกว่าอัตราการไหล, อ้างอิงถึงค่าปริมาณกระแสปริมาณสูงสุด (สูงสุด)
6.กระแสรั่ว (mA): กระแสรั่ว, เรียกว่ากระแสรอคอย, หมายถึงกระแสที่ไหลผ่านวาริสตอร์ภายใต้อุณหภูมิที่กําหนดและความแรงดันDCสูงสุด
7คอฟเซ็นเตอร์อุณหภูมิแรงดัน: หมายถึงอัตราการเปลี่ยนแปลงของแรงดันนามินาลของวาริสตอร์ ภายในช่วงอุณหภูมิที่กําหนด (อุณหภูมิ 20 °C ~ 70 °C)เมื่อกระแสผ่านวาริสตอร์ยังคงคง8. คออฟเฟกชั่นอุณหภูมิปัจจุบัน:อ้างอิงถึงการเปลี่ยนแปลงในความคืบหน้าของกระแสที่ไหลผ่านวาริสเตอร์เมื่ออุณหภูมิเปลี่ยนแปลง 1 °C เมื่อความกระตุ้นผ่านวาริสเตอร์ยังคงคง.
8.ปริมาตรความดันที่ไม่เป็นเส้น: อ้างอิงถึงสัดส่วนของค่าความต้านทานสแตตติกกับค่าความต้านทานไดนามิกของวาริสเตอร์ภายใต้ความดันภายนอกที่ให้
9ความต้านทานการปิด: หมายถึงค่าความต้านทานระหว่างสายนํา (ปิน) ของวาริสเตอร์และพื้นผิวปิดของตัวต่อต้าน
10ความจุสติก (PF): หมายถึงความจุสติกที่เป็นธรรมเนียมของวาริสเตอร์เอง
11.พลังงานประเมิน: พลังงานสูงสุดเมื่อความดันของวาริสเตอร์เปลี่ยนแปลงน้อยกว่า 10% หลังจากทํางานเป็นเวลา 1000 ชั่วโมงที่อุณหภูมิแวดล้อมเฉพาะ 85 °C
12.กระแสกระแทกสูงสุด (8/20us): กระแทกกับวาริสเตอร์ด้วยกระแสกระแสกระแสเฉพาะ (8/20us รูปแบบคลื่น) ครั้งหนึ่งหรือสองครั้ง (ด้วยระยะเวลา 5 นาทีทุกครั้ง)ดังนั้นการเปลี่ยนแปลงในแรงดัน varistor ยังคงอยู่ใน 10% ของปัจจุบัน inrush มากที่สุด.
การใช้งาน:
|
u การป้องกันเทรนซิสเตอร์, ไดโอเดส, IC, ไทริสเตอร์หรือเทรียคเซมีคอนดักเตอร์ u การป้องกันการกระตุ้นในอุปกรณ์อิเล็กทรอนิกส์ผู้บริโภค u การป้องกันแรงกระตุ้นในอุตสาหกรรมอิเล็กทรอนิกส์ u การป้องกันการกระตุ้นในอุปกรณ์อิเล็กทรอนิกส์ในบ้าน, อุปกรณ์ก๊าซและอุปกรณ์น้ํามัน u การดูดซึมกระแสไฟฟ้าของเรเล่และวาล์วไฟฟ้าแม่เหล็ก |
| วัสดุ | ไม่มีสารรังสี |
| การดําเนินงาน อุณหภูมิ | -40°C ~ +85°C |
| อุณหภูมิในการเก็บ | -55°C ~ +125°C |
| ร่างกาย | เครื่องเคลือบ nickel |
| ส่งผล | หมึก |
| อุปกรณ์ที่ไม่มีท่อ | เครื่องเคลือบ nickel |
| เลขส่วน | จํานวน | ตัวเลือกการบรรจุ | รายละเอียด Packaging |
| 10DXXXXX | 500 | ถุงพลาสติก | แพคชั่นจํานวนมาก |
