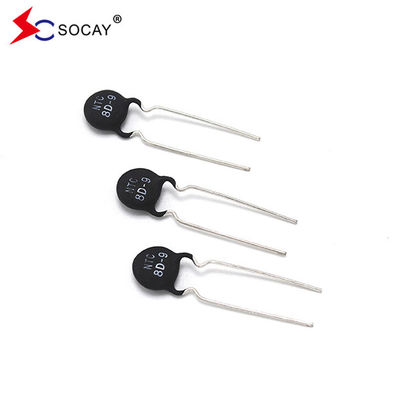

อัตราการทํางานสูง MF72-SCN8D-9 แพร์เทอร์มิสเตอร์ Ф9mm NTC แพร์เทอร์มิสเตอร์สําหรับการให้พลังงานแบบสวิตช์
ใบข้อมูล:MF72-SCN8D-9_v21051.pdf
| ส่วนจํานวน |
ความต้านทาน ในวัย 25°C ± 20% |
แม็กซ์ ถูกอนุญาต Wการทํางาน Cราคา |
Rการมีอยู่ ภายใต้ภาระ (mΩ) |
การระบาย ปัจจัย |
อุณหภูมิ เวลา เสมอ |
ความจุสูงสุดที่อนุญาต @240Vac |
| R25(Ω) | ฉันสูงสุด(A) | (mΩ) | δ(mW/°C) | τ ((Sec.) | C ((uF) | |
| MF72-SCN8D-9 | 8 | 2 | 400 | 11 | 32 | 110 |
เกี่ยวกับ NTC
NTC เป็นตัวอักษรสั้นของตัวประกอบอุณหภูมิลบ ซึ่งหมายถึงตัวประกอบอุณหภูมิลบโดยทั่วไปหมายถึงวัสดุหรือองค์ประกอบ semiconductor ที่มีสัมพันธ์อุณหภูมิลบขนาดใหญ่โดยปกติ NTC เราหมายถึงเทอร์มิสเตอร์ที่มีสัมพันธ์อุณหภูมิลบ หรือ NTC เทอร์มิสเตอร์สั้นมันคือชนิดของเซ็นเซอร์ตัวต่อต้านซึ่งค่าความต่อต้านของมันลดลงเมื่ออุณหภูมิเพิ่มขึ้น.
เทอร์มิสเตอร์ NTC เป็นเซ็นเซอร์อุณหภูมิที่เรียบง่ายมากที่พบได้ทั่วไปในอุปกรณ์อิเล็กทรอนิกส์ผู้บริโภคและค่าความต้านทานของมันลดลงอย่างช้า ๆ เมื่ออุณหภูมิเพิ่มขึ้น.
เทอร์มิสเตอร์ NTC ผลิตจากโอกไซด์โลหะ เช่น แมงกานีส, โคบาลต์, นิเคิล และทองแดงเป็นวัสดุหลัก และผลิตโดยใช้กระบวนการเซรามิกวัสดุโอกไซด์โลหะเหล่านี้มีคุณสมบัติครึ่งประสาท เพราะมันคล้ายกับเยอร์มาเนียม, ซิลิคอน ฯลฯ ในวิธีการที่นําทาง วัสดุครึ่งประสาท เมื่ออุณหภูมิต่ํา จํานวนผู้บรรทุก (อิเล็กตรอนและรู) ของวัสดุอ๊อกไซด์เหล่านี้เป็นเล็กดังนั้นค่าความต้านทานจึงสูง; เมื่ออุณหภูมิเพิ่มขึ้น จํานวนตัวบรรทุกเพิ่มขึ้น ดังนั้นค่าความต้านทานจะลดลง
ลักษณะ:
|
| เลขส่วน | ประเภท L | จํานวน (ชิ้น/กระเป๋า) |
| MF72-SCN8D-9 | Lสั้น | 1000 |
| Lยาว | 500 |
| ฉันเต็ม | สภาพการทดสอบ / วิธีการ | ผลการทดสอบ |
|
ความแข็งแรงในการดึง ของเทอร์มินัล |
ผูกตัวด้วยภาระที่นําไปใช้กับแต่ละโหล 3.0Kg เป็นเวลา 1 วินาที | ไม่มีการหลุดและความเสียหาย |
|
การบิด ความแข็งแรงของ Tอีเมินัล |
มือร่างกายคงที่ 1.0 กิโลกรัม บนหนึ่งปลายโค้ง 90 แล้วกลับมาอีกครั้ง oppsite. | ไม่มีการหลุดและความเสียหาย |
| ความสามารถในการผสม | เมื่อสายนําถูกดําน้ําในอ่างอาบน้ํา 0f 235 ± 5 °C เป็นเวลา 3 วินาทีหลังจากดําน้ําในไหลของโรซิน 25% อัตราความสามารถในการผสมของพื้นผิวสายนําควรมากกว่า 95% | ความสามารถในการผสมผสานมากกว่า 95% |
| การทดสอบวัฏจักรระยะเวลา |
(-40°C×→+25°C×3นาที) × 5 จักรยาน (-85°C×→+25°C×3นาที) × 5 จักรยาน |
∆ΔR/R≤ ± 20 % |
| การทดสอบความชื้น | 45°C 95%RH × 1000 ชั่วโมง | ∆ΔR/R≤ ± 20 % |
| อายุการใช้งานของภาระ | 6 AMP × 1000 ชั่วโมง | ∆ΔR/R≤ ± 20 % |
| การทดสอบความละเอียด | DC 700V | R≥500MΩ |
เทอร์มิสเตอร์ NTC วิธีการเลือกและการใช้งาน
I.วิธีการเลือก
ความต้านทานพลังงาน 0 ตามอุณหภูมิบริเวณทํางานสูงสุด
กระแสไฟฟ้าระยะคงที่สูงสุดในอุณหภูมิแวดล้อมสูงสุดมากกว่ากระแสไฟฟ้าระยะยาวสูงสุดของลูกค้า โดยมีขอบเขต
II.การขอ
การสลับไฟฟ้า แอดป์เตอร์ ชาร์จเร็ว PD มอเตอร์อิเล็กทรอนิกส์ เป็นต้น
เกี่ยวกับ SOCAY
เราเป็นผู้ผลิตและผู้จําหน่าย NTC, DIODES ect ส่วนประกอบเฉพาะจากจีนมากกว่า 20 ปี.ถ้าคุณมีคําขอใด ๆ กรุณาติดต่อเราอย่างอิสระ.
