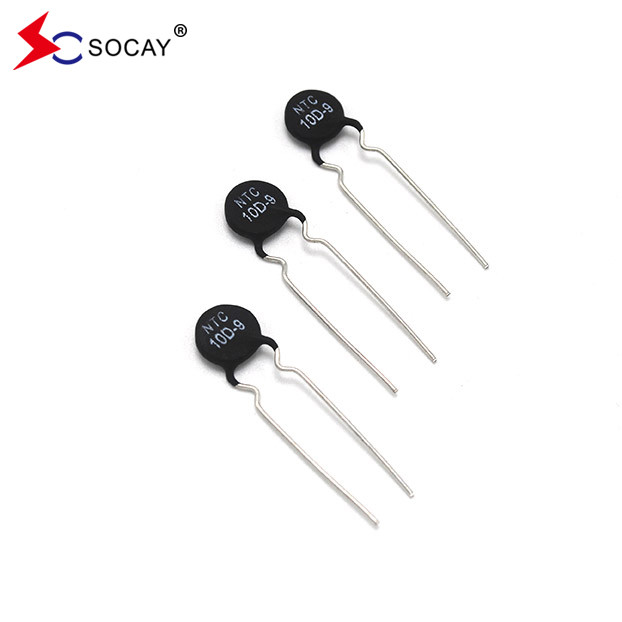

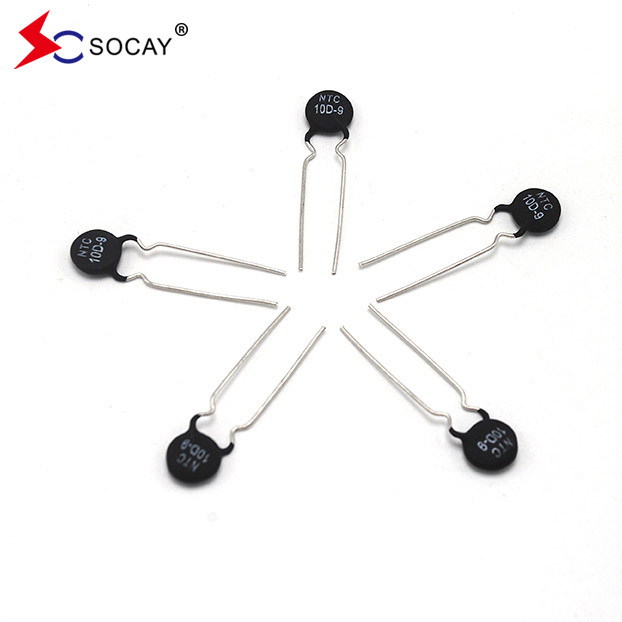

Socay NTC MF72 ซีรี่ย์ MF72-SCN10D-9 เทอร์มิสเตอร์พลังงาน เหมาะสําหรับเครื่องแปลง / เครื่องปรับ / เครื่องฉายภาพ
ใบข้อมูล:MF72-SCN10D-9_v21051.pdf
| ส่วนจํานวน |
ความต้านทาน ในวัย 25°C ± 20% |
แม็กซ์ ถูกอนุญาต Wการทํางาน Cราคา |
Rการมีอยู่ ภายใต้ภาระ (mΩ) |
การระบาย ปัจจัย |
อุณหภูมิ เวลา เสมอ |
ความจุสูงสุดที่อนุญาต @240Vac |
| R25(Ω) | ฉันสูงสุด(A) | (mΩ) | δ(mW/°C) | τ ((Sec.) | C ((uF) | |
| MF72-SCN10D-9 | 10 | 2 | 458 | 11 | 32 | 110 |
สื่อหลัก
เชื่อมต่อเป็นชุดในวงจร, ในอุณหภูมิห้อง, NTC คุ้มค่าความต้านทานใหญ่, ในขณะที่วงจรเชื่อมต่อ, สามารถเล่นบทบาทจํากัดปัจจุบัน; เมื่อวงจรทํางานปกติ,NTC เนื่องจากการเพิ่มอุณหภูมิที่เกิดจากการผ่านกระแสไฟฟ้า, ในเวลานี้ค่าความต้านทานลดลง, จะไม่ส่งผลกระทบการทํางานปกติของวงจร
ลักษณะ:
|
สภาพการเก็บของสินค้า:
|
u สภาพการเก็บรักษา: อุณหภูมิการเก็บรักษา: -10°C ~ +40°C ความชื้นสัมพันธ์: ≤ 75% RH ให้อยู่ห่างจากบรรยากาศและแสงแดดที่รุนแรง u ระยะเวลาการเก็บรักษา: 1 ปี
|
| เลขส่วน | ประเภท L | จํานวน (ชิ้น/กระเป๋า) |
| MF72-SCN10D-9 | Lสั้น | 1000 |
| Lยาว | 500 |
| ฉันเต็ม | สภาพการทดสอบ / วิธีการ | ผลการทดสอบ |
|
ความแข็งแรงในการดึง ของเทอร์มินัล |
ผูกตัวด้วยภาระที่นําไปใช้กับแต่ละโหล 3.0Kg เป็นเวลา 1 วินาที | ไม่มีการหลุดและความเสียหาย |
|
การบิด ความแข็งแรงของ Tอีเมินัล |
มือร่างกายคงที่ 1.0 กิโลกรัม บนหนึ่งปลายโค้ง 90 แล้วกลับมาอีกครั้ง oppsite. | ไม่มีการหลุดและความเสียหาย |
| ความสามารถในการผสม | เมื่อสายนําถูกดําน้ําในอ่างอาบน้ํา 0f 235 ± 5 °C เป็นเวลา 3 วินาทีหลังจากดําน้ําในไหลของโรซิน 25% อัตราความสามารถในการผสมของพื้นผิวสายนําควรมากกว่า 95% | ความสามารถในการผสมผสานมากกว่า 95% |
| การทดสอบวัฏจักรระยะเวลา |
(-40°C×→+25°C×3นาที) × 5 จักรยาน (-85°C×→+25°C×3นาที) × 5 จักรยาน |
∆ΔR/R≤ ± 20 % |
| การทดสอบความชื้น | 45°C 95%RH × 1000 ชั่วโมง | ∆ΔR/R≤ ± 20 % |
| อายุการใช้งานของภาระ | 6 AMP × 1000 ชั่วโมง | ∆ΔR/R≤ ± 20 % |
| การทดสอบความละเอียด | DC 700V |
R≥500MΩ
|
หลักการทํางานของ NTC
เชื่อมต่อเป็นชุดในวงจร, ในอุณหภูมิห้อง, NTC คุ้มค่าความต้านทานใหญ่, ในขณะที่วงจรเชื่อมต่อ, สามารถเล่นบทบาทจํากัดปัจจุบัน; เมื่อวงจรทํางานปกติ,NTC เนื่องจากการเพิ่มอุณหภูมิที่เกิดจากการผ่านกระแสไฟฟ้า, ในเวลานี้ค่าความต้านทานลดลง, จะไม่ส่งผลกระทบการทํางานปกติของวงจร
