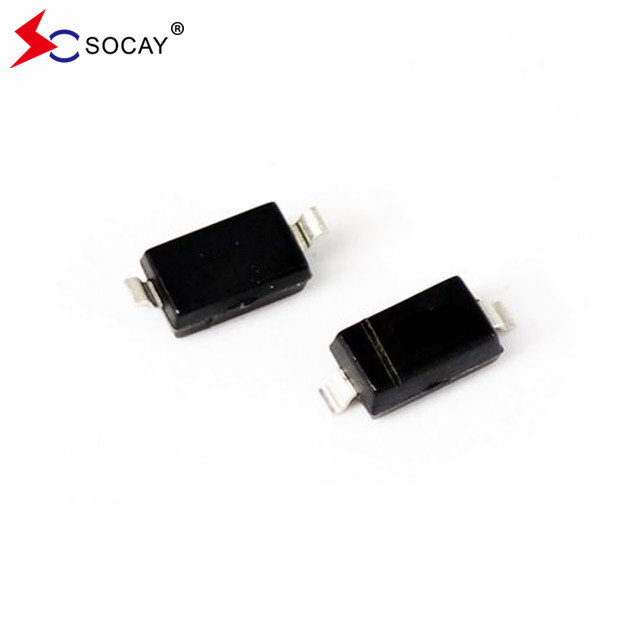

โปรแกรมการก่อสร้างแบบเรียบ Zener Diode BZT52C8V2 SOD-123 Package SMD Diode
ธาตุไดโอเดส Zener BZT52C8V2 ใบข้อมูล:BZT52C2V4_BZT52C75 ((SOD-123)_v22041.pdf
ดิโอเดสเซนเนอร์ BZT52C8V2 ลักษณะที่แตกต่างกัน
ครับ
ซีเนอร์ไดโอเดส BZT52C8V2 วันที่เครื่องจักร:
ขนาดความสามารถสูงสุดของ Zener Diode (T)A= 25 °C):
| Parameter ไดโอเดส | สัญลักษณ์ | มูลค่า | หน่วย |
| การระบายพลังงานของไดโอเดส (หมายเหตุ 1) | PD | 350 | mW |
| ความต้านทานทางความร้อนจากจุดแยกไปยังสภาพแวดล้อม | RθJA | 357 | °C/W |
| อุณหภูมิการเชื่อมต่อไดโอเดส | TJ | 150 | °C |
| การเก็บของไดโอด อุณหภูมิ | TSTG | -55 ถึง +150 | °C |
| หมายเหตุ1: อุปกรณ์ติดตั้งบน PCB เซรามิค: 7.6mm x 9.4mm x 0.87mm กับพื้นที่พัด 25mm2 | |||
ไดโอเดสเซนเนอร์ BZT52C8V2 คุณสมบัติไฟฟ้า (TA = 25 °C):
| เลขส่วน | ไดโอเดสเซนเนอร์ ระยะความดันเซนเนอร์ (หมายเหตุ 2) | ไดโอเดสเซนเนอร์ อุปทานเซนเนอร์สูงสุด (หมายเหตุ 3) |
ขนาดสูงสุดของไดโอเดสเซนเนอร์ กระแสการรั่วไหล (หมายเหตุ 2) |
||||||
| ไดโอเดสเซนเนอร์ | VZ @ IZT | ZZT @ IZT | ZZK @ IZK | IR @ VR | |||||
| นาม. ((V) | นาที. ((V) | ขนาดสูงสุด | (Ω) | (mA) | (Ω) | (mA) | (μA) | (V) | |
| BZT52C2V4 | 2.4 | 2.20 | 2.60 | 100 | 5.0 | 600 | 1.00 | 50 | 1.0 |
| BZT52C2V7 | 2.7 | 2.50 | 2.90 | 100 | 5.0 | 600 | 1.00 | 20 | 1.0 |
| BZT52C3V0 | 3.0 | 2.80 | 3.20 | 95 | 5.0 | 600 | 1.00 | 10 | 1.0 |
| BZT52C3V3 | 3.3 | 3.10 | 3.50 | 95 | 5.0 | 600 | 1.00 | 5 | 1.0 |
| BZT52C3V6 | 3.6 | 3.40 | 3.80 | 90 | 5.0 | 600 | 1.00 | 5 | 1.0 |
| BZT52C3V9 | 3.9 | 3.70 | 4.10 | 90 | 5.0 | 600 | 1.00 | 3 | 1.0 |
| BZT52C4V3 | 4.3 | 4.00 | 4.60 | 90 | 5.0 | 600 | 1.00 | 3 | 1.0 |
| BZT52C4V7 | 4.7 | 4.40 | 5.00 | 80 | 5.0 | 500 | 1.00 | 3 | 2.0 |
| BZT52C5V1 | 5.1 | 4.80 | 5.40 | 60 | 5.0 | 480 | 1.00 | 2 | 2.0 |
| BZT52C5V6 | 5.6 | 5.20 | 6.00 | 40 | 5.0 | 400 | 1.00 | 1 | 2.0 |
| BZT52C6V2 | 6.2 | 5.80 | 6.60 | 10 | 5.0 | 150 | 1.00 | 3 | 4.0 |
| BZT52C6V8 | 6.8 | 6.40 | 7.20 | 15 | 5.0 | 80 | 1.00 | 2 | 4.0 |
| BZT52C7V5 | 7.5 | 7.00 | 7.90 | 15 | 5.0 | 80 | 1.00 | 1 | 5.0 |
| BZT52C8V2 | 8.2 | 7.70 | 8.70 | 15 | 5.0 | 80 | 1.00 | 0.7 | 5.0 |
| BZT52C9V1 | 9.1 | 8.60 | 9.60 | 15 | 5.0 | 100 | 1.00 | 0.5 | 6.0 |
| BZT52C10 | 10 | 9.40 | 10.60 | 20 | 5.0 | 150 | 1.00 | 0.2 | 7.0 |
| BZT52C11 | 11 | 10.40 | 11.60 | 20 | 5.0 | 150 | 1.00 | 0.1 | 8.0 |
| BZT52C12 | 12 | 11.40 | 12.70 | 25 | 5.0 | 150 | 1.00 | 0.1 | 8.0 |
| BZT52C13 | 13 | 12.40 | 14.10 | 30 | 5.0 | 170 | 1.00 | 0.1 | 8.0 |
| BZT52C15 | 15 | 13.80 | 15.60 | 30 | 5.0 | 200 | 1.00 | 0.1 | 10.5 |
| BZT52C16 | 16 | 15.30 | 17.10 | 40 | 5.0 | 200 | 1.00 | 0.1 | 11.2 |
| BZT52C18 | 18 | 16.80 | 19.10 | 45 | 5.0 | 225 | 1.00 | 0.1 | 12.6 |
| BZT52C20 | 20 | 18.80 | 21.20 | 55 | 5.0 | 225 | 1.00 | 0.1 | 14.0 |
| BZT52C22 | 22 | 20.80 | 23.30 | 55 | 5.0 | 250 | 1.00 | 0.1 | 15.4 |
| BZT52C24 | 24 | 22.80 | 25.60 | 70 | 5.0 | 250 | 1.00 | 0.1 | 16.8 |
| BZT52C27 | 27 | 25.10 | 28.90 | 80 | 2.0 | 300 | 0.50 | 0.1 | 18.9 |
| BZT52C30 | 30 | 28.00 | 32.00 | 80 | 2.0 | 300 | 0.50 | 0.1 | 21.0 |
| BZT52C33 | 33 | 31.00 | 35.00 | 80 | 2.0 | 325 | 0.50 | 0.1 | 23.1 |
| BZT52C36 | 36 | 34.00 | 38.00 | 90 | 2.0 | 350 | 0.50 | 0.1 | 25.2 |
| BZT52C39 | 39 | 37.00 | 41.00 | 130 | 2.0 | 350 | 0.50 | 0.1 | 27.3 |
| BZT52C43 | 43 | 40.00 | 46.00 | 100 | 5.0 | 700 | 1.00 | 0.1 | 32.0 |
| BZT52C47 | 47 | 44.00 | 50.00 | 100 | 2.0 | 750 | 1.00 | 0.1 | 35.0 |
| BZT52C51 | 51 | 48.00 | 54.00 | 100 | 2.0 | 750 | 1.00 | 0.1 | 38.0 |
| BZT52C56 | 56 | 53.20 | 58.80 | 200 | 2.0 | 400 | 0.50 | 0.1 | 39.2 |
| BZT52C62 | 62 | 58.90 | 65.10 | 215 | 2.0 | 423 | 0.50 | 0.1 | 43.4 |
| BZT52C68 | 68 | 64.60 | 71.40 | 240 | 2.0 | 447 | 0.50 | 0.1 | 47.6 |
| BZT52C75 | 75 | 71.25 | 78.75 | 255 | 2.0 | 470 | 0.50 | 0.1 | 52.5 |
|
หมายเหตุที่ 2: การทดสอบแรงผลักดันที่ใช้ระยะสั้น เพื่อลดลงความเป็นไปได้ของอาการอุ่นตัวเองให้น้อยที่สุด หมายเหตุที่ 3: f=1kHZ
|
|||||||||
โปรแกรมวงจร SOD-123 Zener Diode BZT52C8V2
โดเดสเซนเนอร์ BZT52C8V2 การจัดอันดับและเส้นโค้งลักษณะ:
มะเขือเทศ1. ซีเนอร์ไดโอเดส BZT52C8V2 การลดความแรงโค้ง
รูป 2 ขนาดความจุของดอย Zener BZT52C8V2
มะเขือเทศ3. ไดโอเดสเซนเนอร์ BZT52C8V2 การแยกแยกแบบเซนเนอร์
มะเขือเทศ4. ไดโอเดสเซนเนอร์ BZT52C8V2 การแยกแยกแบบเซนเนอร์
มะเขือเทศ5. ไดโอเดสเซนเนอร์ BZT52C8V2 การแยกแยกแบบเซนเนอร์
SOD-123 ซีเนอร์ไดโอเดส BZT52C8V2 (นิ้ว ((มิลลิเมตร)):
ข้อมูลการสั่งซื้อ SOD-123 Zener Diode BZT52C8V2
| เลขส่วนของไดโอเดสเซนเนอร์ | แพ็คเกจส่วนประกอบ | จํานวน | ตัวเลือกการบรรจุ |
| BZT52C2V4 ~ BZT52C75 | SOD-123 | 10000 PCS | ต่อ 13 "พลาสติก รีล |
| BZT52C2V4 ~ BZT52C75 | SOD-123 | 3000 PCS | ต่อ 7 "พลาสติก รีล |
