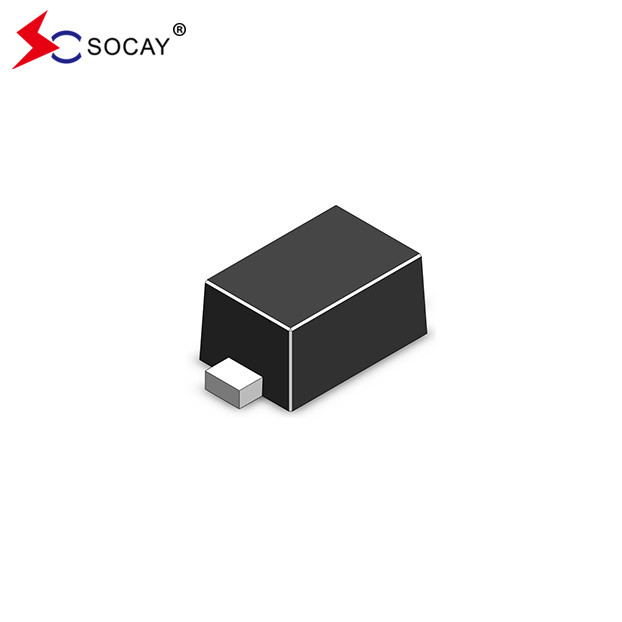

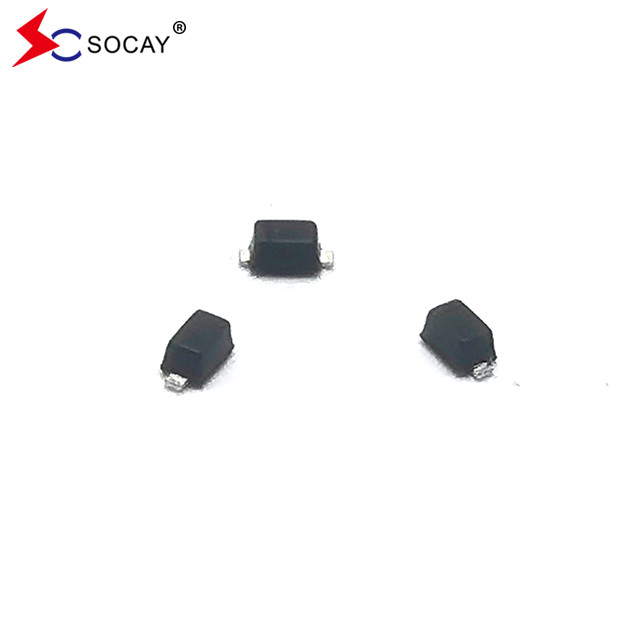

BZX584C27V ของแท้ใหม่ คุณภาพที่น่าเชื่อถือ SOD-523 Zener Diode อิเล็กทรอนิกส์ส่วนประกอบ
SOD-523 Zener Diode ใบข้อมูล:BZX584C2V4_BZX584C75V ((SOD-523)_v23031.pdf
SOD-523 ลักษณะของไดโอเดสเซนเนอร์
ดูรายการตาราง
SOD-523 Zener Diode Absolute Max. ระดับการจัดอันดับ (TA=25°C):
| ปริมาตร SOD-523 Zener Diode | สัญลักษณ์ | มูลค่า | หน่วย |
| BZX584C27V การระบายพลังงาน | PD | 200 | mW |
| BZX584C27V อุณหภูมิแยก | TJ | 150 | °C |
| BZX584C27V อุณหภูมิการเก็บ | TSTG | -55 ถึง +150 | °C |
| กระแสไฟฟ้าสูงสุดของตัวควบคุม | IZM | PD / VZ | mA |
SOD-523 ลักษณะไฟฟ้าของไดโอเดสเซนเนอร์ (TA=25°C):
| เลขส่วน | โดดเซ็นเนอร์ VZ *1 | IZT | ZZT @ IZT | ZZK @ IZK | IZK | IR | VR | ||
| ไดโอเดสเซนเนอร์ | นาม. ((V) | นาที. ((V) | ขนาดสูงสุด | (mA) | แม็กซ์. | (mA) | สูงสุด. | (V) | |
| BZX584C2V4 | 2.4 | 2.2 | 2.6 | 5 | 100 | 600 | 1.0 | 50 | 1.0 |
| BZX584C2V7 | 2.7 | 2.5 | 2.9 | 5 | 100 | 600 | 1.0 | 20 | 1.0 |
| BZX584C3V0 | 3.0 | 2.8 | 3.2 | 5 | 95 | 600 | 1.0 | 10 | 1.0 |
| BZX584C3V3 | 3.3 | 3.1 | 3.5 | 5 | 95 | 600 | 1.0 | 5 | 1.0 |
| BZX584C3V6 | 3.6 | 3.4 | 3.8 | 5 | 90 | 600 | 1.0 | 5 | 1.0 |
| BZX584C3V9 | 3.9 | 3.7 | 4.1 | 5 | 90 | 600 | 1.0 | 3 | 1.0 |
| BZX584C4V3 | 4.3 | 4.0 | 4.6 | 5 | 90 | 600 | 1.0 | 3 | 1.0 |
| BZX584C4V7 | 4.7 | 4.4 | 5.0 | 5 | 80 | 500 | 1.0 | 3 | 2.0 |
| BZX584C5V1 | 5.1 | 4.8 | 5.4 | 5 | 60 | 480 | 1.0 | 2 | 2.0 |
| BZX584C5V6 | 5.6 | 5.2 | 6.0 | 5 | 40 | 400 | 1.0 | 1 | 2.0 |
| BZX584C6V2 | 6.2 | 5.8 | 6.6 | 5 | 10 | 150 | 0.5 | 3 | 4.0 |
| BZX584C6V8 | 6.8 | 6.4 | 7.2 | 5 | 15 | 80 | 0.5 | 2 | 4.0 |
| BZX584C7V5 | 7.5 | 7.0 | 7.9 | 5 | 15 | 80 | 0.5 | 1 | 5.0 |
| BZX584C8V2 | 8.2 | 7.7 | 8.7 | 5 | 15 | 80 | 0.5 | 0.7 | 5.0 |
| BZX584C9V1 | 9.1 | 8.5 | 9.6 | 5 | 15 | 100 | 0.5 | 0.5 | 6.0 |
| BZX584C10V | 10 | 9.4 | 10.6 | 5 | 20 | 150 | 1.0 | 0.2 | 7.0 |
| BZX584C11V | 11 | 10.4 | 11.6 | 5 | 20 | 150 | 1.0 | 0.1 | 8.0 |
| BZX584C12V | 12 | 11.4 | 12.7 | 5 | 25 | 150 | 1.0 | 0.1 | 8.0 |
| BZX584C13V | 13 | 12.4 | 14.1 | 5 | 30 | 170 | 1.0 | 0.1 | 8.0 |
| BZX584C15V | 15 | 13.8 | 15.6 | 5 | 30 | 200 | 1.0 | 0.1 | 10.5 |
| BZX584C16V | 16 | 15.3 | 17.1 | 5 | 40 | 200 | 1.0 | 0.1 | 11.2 |
| BZX584C18V | 18 | 16.8 | 19.1 | 5 | 45 | 225 | 1.0 | 0.1 | 12.6 |
| BZX584C20V | 20 | 18.8 | 21.2 | 5 | 55 | 225 | 1.0 | 0.1 | 14.0 |
| BZX584C22V | 22 | 20.8 | 23.3 | 5 | 55 | 250 | 1.0 | 0.1 | 15.4 |
| BZX584C24V | 24 | 22.8 | 25.6 | 5 | 70 | 250 | 1.0 | 0.1 | 16.8 |
| BZX584C27V | 27 | 25.1 | 28.9 | 2 | 80 | 300 | 0.5 | 0.1 | 18.9 |
| BZX584C30V | 30 | 28.0 | 32.0 | 2 | 80 | 300 | 0.5 | 0.1 | 21.0 |
| BZX584C33V | 33 | 31.0 | 35.0 | 2 | 80 | 325 | 0.5 | 0.1 | 23.1 |
| BZX584C36V | 36 | 34.0 | 38.0 | 2 | 90 | 350 | 0.5 | 0.1 | 25.2 |
| BZX584C39V | 39 | 37.0 | 41.0 | 2 | 130 | 350 | 0.5 | 0.1 | 27.3 |
| BZX584C43V | 43 | 40.0 | 46.0 | 2 | 100 | 700 | 1.0 | 0.1 | 32.0 |
| BZX584C47V | 47 | 44.65 | 49.35 | 2 | 170 | 1000 | 0.25 | 0.1 | 36.0 |
| BZX584C51V | 51 | 48.45 | 53.55 | 2 | 180 | 1300 | 0.25 | 0.1 | 39.0 |
| BZX584C56V | 56 | 53.2 | 58.8 | 2 | 200 | 1400 | 0.25 | 0.1 | 43.0 |
| BZX584C62V | 62 | 58.9 | 65.1 | 2 | 225 | 1400 | 0.25 | 0.1 | 47.0 |
| BZX584C68V | 68 | 64.6 | 71.4 | 2 | 240 | 1600 | 0.25 | 0.1 | 52.0 |
| BZX584C75V | 75 | 71.25 | 78.75 | 2 | 265 | 1700 | 0.25 | 0.1 | 56.0 |
| * 1 ความกว้างของแรงกระแทก = 10 ms | |||||||||
SOD-523 พื้นที่ติดตั้ง Zener Diode BZX584C27V วงจรภาพ:
SOD-523 พื้นที่ติดตั้ง Zener Diode BZX584C27V กุ้ง:
มะเขือเทศ1. BZX584C27V เซนเนอร์ความแตกต่างลักษณะ
รูป 2 BZX584C27V ลักษณะการแยกแยกของเซนเนอร์
มะเขือเทศ3. BZX584C27V ความดันแบบด้านหน้า
มะเขือเทศ4. BZX584C27V อิทธิพลของความกระชับของเซนเนอร์ต่อความคัดกรองของเซนเนอร์
มะเขือเทศ5. BZX584C27V ความจุเฉพาะ
มะเขือเทศ6. BZX584C27V กระแสการรั่วไหลทั่วไป
มะเขือเทศ7. BZX584C27V ลักษณะโค้งการลดกําลัง
SOD-523 พื้นที่ติดตั้ง Zener Diode BZX584C27V ลักษณะและขนาด:
SOD-523 Package Zener Diode BZX584C27V ข้อมูลการสั่งซื้อ
| เลขส่วนของไดโอเดสเซนเนอร์ | แพ็คเกจส่วนประกอบ | ส่งไดโอเดสเซนเนอร์ |
| BZX584C2V4~BZX584C75V | SOD-523 | เทป & รีล 8000 PCS / 7?? รีล |
