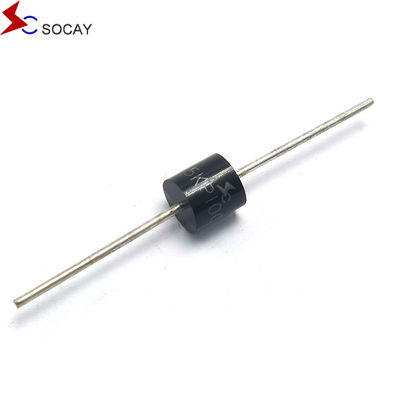

SOCAY 5KP ซีรีส์ 5000W TVS ไดโอเดส ผ่านหลุม TVS ไดโอเดส หมุนแกน
ใบข้อมูล:5KP.pdf
คําแนะนํา สั้น ๆ:
ซีรี่ย์ 5KP ได้ถูกออกแบบมาเพื่อปกป้องอุปกรณ์อิเล็กทรอนิกส์ที่มีความรู้สึกจากความดันที่ผ่านมาที่เกิดจากฟ้าคะนองและเหตุการณ์ความดันที่ผ่านมาอื่น ๆ ที่สามารถทําลายอุปกรณ์เอง
| เลขส่วน |
ย้อนหลัง สตานด์ออฟ โวลเตชั่น VRWM (V) |
การแยก โวลเตชั่นVBR (V) @IT |
การทดสอบ ปัจจุบัน ฉันT (mA) |
ขนาดสูงสุด การกั้น โวลเตชั่น VC (V) @IPP |
ขนาดสูงสุด สูงสุด สัมผัส ปัจจุบัน ฉันPP(A) |
ขนาดสูงสุด ย้อนหลัง การรั่วไหลฉันR (μA) @VRWM |
||
| ยูนิ | บี | MIN | MAX | |||||
| 5KP5.0A | 5KP5.0CA | 5.0 | 6.40 | 7.00 | 10 | 9.2 | 543.48 | 800 |
| 5KP6.0A | 5KP6.0CA | 6.0 | 6.67 | 7.37 | 10 | 10.3 | 485.44 | 800 |
| 5KP6.5A | 5KP6.5CA | 6.5 | 7.22 | 7.89 | 10 | 11.2 | 446.43 | 500 |
| 5KP7.0A | 5KP7.0CA | 7.0 | 7.78 | 8.60 | 10 | 12.0 | 416.67 | 200 |
| 5KP7.5A | 5KP7.5CA | 7.5 | 8.33 | 9.21 | 1 | 12.9 | 416.67 | 200 |
| 5KP8.0A | 5KP8.0CA | 8.0 | 8.89 | 9.83 | 1 | 13.6 | 367.65 | 50 |
| 5KP8.5A | 5KP8.5ACA | 8.5 | 9.44 | 10.40 | 1 | 14.4 | 347.22 | 20 |
| 5KP9.0A | 5KP9.0CA | 9.0 | 10.00 | 11.10 | 1 | 15.4 | 324.68 | 10 |
| 5KP10A | 5KP10CA | 10.0 | 11.10 | 12.30 | 1 | 17.0 | 294.12 | 5 |
| 5KP11A | 5KP11CA | 11.0 | 12.20 | 13.50 | 1 | 18.2 | 274.73 | 5 |
| 5KP12A | 5KP12CA | 12.0 | 13.30 | 14.70 | 1 | 19.9 | 251.26 | 5 |
| 5KP13A | 5KP13CA | 13.0 | 14.40 | 15.90 | 1 | 21.5 | 232.56 | 5 |
| 5KP14A | 5KP14CA | 14.0 | 15.60 | 17.20 | 1 | 23.2 | 215.52 | 5 |
| 5KP15A | 5KP15CA | 15.0 | 16.70 | 18.50 | 1 | 24.4 | 204.92 | 5 |
| 5KP16A | 5KP16CA | 16.0 | 17.80 | 19.70 | 1 | 26.0 | 192.31 | 5 |
| 5KP17A | 5KP17CA | 17.0 | 18.90 | 20.90 | 1 | 27.6 | 181.16 | 5 |
| 5KP18A | 5KP18CA | 18.0 | 20.00 | 22.10 | 1 | 29.2 | 171.23 |
5 |
| 5KP19A | 5KP19CA | 19.0 | 21.10 | 23.30 | 1 | 30.8 | 162.44 | 5 |
| 5KP20A | 5KP20CA | 20.0 | 22.20 | 24.50 | 1 | 32.4 | 154.32 | 5 |
| 5KP22A | 5KP22CA | 22.0 | 24.40 | 26.90 | 1 | 35.5 | 140.85 | 5 |
| 5KP24A | 5KP24CA | 24.0 | 26.70 | 29.50 | 1 | 38.9 | 128.53 | 5 |
| 5KP26A | 5KP26CA | 26.0 | 28.90 | 31.90 | 1 | 42.1 | 118.76 | 5 |
| 5KP28A | 5KP28CA | 28.0 | 31.10 | 34.40 | 1 | 45.4 | 110.13 | 5 |
| 5KP30A | 5KP30CA | 30.0 | 33.30 | 36.80 | 1 | 48.4 | 103.31 | 5 |
ลักษณะ:
|
u การเชื่อมต่อชิปกระจก passivated ใน Package P600 u การรั่วไหลน้อย u มุมเดียวและมุมสอง u ความสามารถในการจับยึดที่ดี u การตอบสนองอย่างรวดเร็วและตอบสนอง u สอดคล้องกับ RoHS และไม่มีฮาโลเจน u IR แบบน้อยกว่า 5μA มากกว่า 12V u แมทท ทองเหลืองไร้หมู u 5000W พลังงานสูงสุดกับ 10 × 1000μs รูปแบบคลื่น u เวลาตอบสนองอย่างรวดเร็ว: ปกติต่ํากว่า 1.0 ps จาก 0 โวลต์ถึง VBR นาที |
การใช้งาน:
อุปกรณ์ TVS เหมาะสําหรับการป้องกันอินเตอร์เฟซ I/O รถบัส VCC และวงจรที่มีความรู้สึกอื่น ๆ ในอุตสาหกรรม, คอมพิวเตอร์, โทรคมนาคมและอุปกรณ์อิเล็กทรอนิกส์ผู้บริโภค
| ปริมาตร | สัญลักษณ์ | มูลค่า | หน่วย |
| พลังงานกระตุ้นสูงสุด การสลายด้วยรูปคลื่น 10/1000μs (รูป 1) (หมายเหตุ 1) (หมายเหตุ 2) | PPPM | 5000 | วัตต์ |
| กระแสแรงกระแทกสูงสุดที่มีรูปคลื่น 10/1000μs. | ฉันPP | ดูตารางต่อไป | แอมเปอร์ |
| การกระจายพลังงานบนอ่างล้างความร้อนที่ TL= 75°C | PM(AV) | 8.0 | วัตต์ |
| ปัจจุบันกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแส | ฉันFSM | 500 | แอมเปอร์ |
| ความดันต่อหน้าทันทีสูงสุดที่ 25A สําหรับทางเดียวเท่านั้น (หมายเหตุ 4) | TF | 3.5/5.0 | โวลเตชั่น |
| จุดทํางานและระยะอุณหภูมิการเก็บรักษา | TJ, TSTG | -55 ถึง +150 | °C |
หมายเหตุ:
1อัดแรงกระแสไฟฟ้าที่ไม่ซ้ําซ้ํา ตามรูปที่ 3 และระดับสูงกว่า TA = 25 °C ตามรูปที่ 2
2. ติดตั้งบน 5.0 มิลลิเมตร x 5.0 มิลลิเมตร (0.03 มิลลิเมตรหนา) แพดทองแดงสําหรับแต่ละปลาย
3. 8.3ms คลื่นไซน์ครึ่งเดียว หรือคลื่นสี่เหลี่ยมที่เท่าเทียมกัน วงจรทํางาน = สูงสุด 4 ริบต่อนาที
4. VF < 3.5V สําหรับ VBR < 200V และ VF< 6.5V สําหรับ VBR > 201V
|
