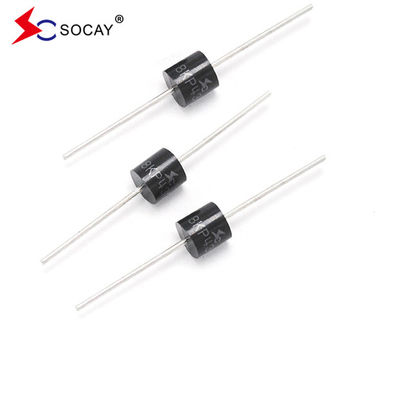

SOCAY 5000W 5KP Series TVS DIODE สําหรับการป้องกันวงจร
ใบข้อมูล:5KP.pdf
5KP78A 5KP78CA คําแนะนํา สั้น ๆ:
The 5KP series is designed for the protection of sensitive electronic equipment from transient voltages caused by lightning and other transient voltage events that can be harmful to the equipment itself.
| เลขส่วน |
ย้อนหลัง สตานด์ออฟ โวลเตชั่น VRWM (V) |
การแยก โวลเตชั่นVBR (V) @IT |
การทดสอบ ปัจจุบัน ฉันT (mA) |
ขนาดสูงสุด การกั้น โวลเตชั่น VC (V) @IPP |
ขนาดสูงสุด สูงสุด สัมผัส ปัจจุบัน ฉันPP(A) |
ขนาดสูงสุด ย้อนหลัง การรั่วไหลฉันR (μA) @VRWM |
||
| ยูนิ | บี | MIN | MAX | |||||
| 5KP5.0A | 5KP5.0CA | 5.0 | 6.40 | 7.00 | 10 | 9.2 | 543.48 | 800 |
| 5KP6.0A | 5KP6.0CA | 6.0 | 6.67 | 7.37 | 10 | 10.3 | 485.44 | 800 |
| 5KP6.5A | 5KP6.5CA | 6.5 | 7.22 | 7.89 | 10 | 11.2 | 446.43 | 500 |
| 5KP7.0A | 5KP7.0CA | 7.0 | 7.78 | 8.60 | 10 | 12.0 | 416.67 | 200 |
| 5KP7.5A | 5KP7.5CA | 7.5 | 8.33 | 9.21 | 1 | 12.9 | 416.67 | 200 |
| 5KP8.0A | 5KP8.0CA | 8.0 | 8.89 | 9.83 | 1 | 13.6 | 367.65 | 50 |
| 5KP8.5A | 5KP8.5ACA | 8.5 | 9.44 | 10.40 | 1 | 14.4 | 347.22 | 20 |
| 5KP9.0A | 5KP9.0CA | 9.0 | 10.00 | 11.10 | 1 | 15.4 | 324.68 | 10 |
| 5KP10A | 5KP10CA | 10.0 | 11.10 | 12.30 | 1 | 17.0 | 294.12 | 5 |
| 5KP11A | 5KP11CA | 11.0 | 12.20 | 13.50 | 1 | 18.2 | 274.73 | 5 |
| 5KP12A | 5KP12CA | 12.0 | 13.30 | 14.70 | 1 | 19.9 | 251.26 | 5 |
| 5KP13A | 5KP13CA | 13.0 | 14.40 | 15.90 | 1 | 21.5 | 232.56 | 5 |
| 5KP14A | 5KP14CA | 14.0 | 15.60 | 17.20 | 1 | 23.2 | 215.52 | 5 |
| 5KP15A | 5KP15CA | 15.0 | 16.70 | 18.50 | 1 | 24.4 | 204.92 | 5 |
| 5KP16A | 5KP16CA | 16.0 | 17.80 | 19.70 | 1 | 26.0 | 192.31 | 5 |
| 5KP17A | 5KP17CA | 17.0 | 18.90 | 20.90 | 1 | 27.6 | 181.16 | 5 |
| 5KP18A | 5KP18CA | 18.0 | 20.00 | 22.10 | 1 | 29.2 | 171.23 |
5 |
| 5KP19A | 5KP19CA | 19.0 | 21.10 | 23.30 | 1 | 30.8 | 162.44 | 5 |
| 5KP20A | 5KP20CA | 20.0 | 22.20 | 24.50 | 1 | 32.4 | 154.32 | 5 |
| 5KP22A | 5KP22CA | 22.0 | 24.40 | 26.90 | 1 | 35.5 | 140.85 | 5 |
| 5KP24A | 5KP24CA | 24.0 | 26.70 | 29.50 | 1 | 38.9 | 128.53 | 5 |
| 5KP26A | 5KP26CA | 26.0 | 28.90 | 31.90 | 1 | 42.1 | 118.76 | 5 |
| 5KP28A | 5KP28CA | 28.0 | 31.10 | 34.40 | 1 | 45.4 | 110.13 | 5 |
| 5KP30A | 5KP30CA | 30.0 | 33.30 | 36.80 | 1 | 48.4 | 103.31 | 5 |
| 5KP33A | 5KP33CA | 33.0 | 36.70 | 40.60 | 1 | 53.3 | 93.81 | 5 |
| 5KP36A | 5KP36CA | 36.0 | 40.00 | 44.20 | 1 | 58.1 | 86.06 | 5 |
| 5KP40A | 5KP40CA | 40.0 | 44.40 | 49.10 | 1 | 64.5 | 77.52 | 5 |
| 5KP43A | 5KP43CA | 43.0 |
47.80 |
52.80 | 1 | 69.4 | 72.05 | 5 |
| 5KP45A | 5KP45CA | 45.0 | 50.00 | 55.30 | 1 | 72.7 | 68.78 | 5 |
| 5KP48A | 5KP48CA | 48.0 | 53.30 | 58.90 | 1 | 77.4 | 64.60 | 5 |
| 5KP51A | 5KP51CA | 51.0 | 56.70 | 62.70 | 1 | 82.4 | 60.68 | 5 |
| 5KP54A | 5KP54CA | 54.0 | 60.00 | 66.30 | 1 | 87.1 | 57.41 | 5 |
| 5KP58A | 5KP58CA | 58.0 | 64.40 | 71.20 | 1 | 93.6 | 53.42 | 5 |
| 5KP60A | 5KP60CA | 60.0 | 66.70 | 73.70 | 1 | 96.8 | 51.65 | 5 |
| 5KP64A | 5KP64CA | 64.0 | 71.10 | 78.60 | 1 | 103.0 | 48.54 | 5 |
| 5KP70A | 5KP70CA | 70.0 | 77.80 | 86.00 | 1 | 113.0 | 44.25 | 5 |
| 5KP75A | 5KP75CA | 75.0 | 83.30 | 92.10 | 1 | 121.0 | 41.32 | 5 |
| 5KP78A | 5KP78CA | 78.0 | 86.70 | 95.80 | 1 | 126.0 | 39.68 | 5 |
| 5KP80A | 5KP80CA | 80.0 | 88.80 | 97.60 | 1 | 129.6 | 38.58 | 5 |
| 5KP85A | 5KP85CA | 85.0 | 94.40 | 104.00 | 1 | 137.0 | 36.50 | 5 |
5KP78A 5KP78CA ลักษณะ:
|
u การรั่วไหลน้อย u มุมเดียวและมุมสอง u ความสามารถในการจับยึดที่ดี u การปฏิกิริยาและการตอบสนองอย่างรวดเร็ว u สอดคล้องกับ RoHS และไม่มีฮาโลเจน u IR แบบน้อยกว่า 5μA มากกว่า 12V u แมทท ทองเหลืองไร้หมู u P600 กระจกกระจกที่กระจกกระจกกระจก u การผสมผสานอากาศสูง: 260°C/40 วินาทีบนคลัมป์ u 5000W พลังงานสูงสุดกับ 10 × 1000μs รูปแบบคลื่น u ตัวประกอบอุณหภูมิสูงสุดแบบ ΔVBR = 0.1% ×VBR@25°C × ΔT u เวลาตอบสนองอย่างรวดเร็ว: ปกติต่ํากว่า 1.0 PS จาก 0 โวลต์ถึง VBR นาที |
5KP78A 5KP78CAการใช้งาน:
อุปกรณ์ TVS เหมาะสําหรับการป้องกันอินเตอร์เฟซ I/O, รถบัส VCC และวงจรที่มีความรู้สึกอื่น ๆ ในอุตสาหกรรม, คอมพิวเตอร์, โทรคมนาคมและอุปกรณ์อิเล็กทรอนิกส์ผู้บริโภค
| ปริมาตร | สัญลักษณ์ | มูลค่า | หน่วย |
| พลังงานกระตุ้นสูงสุด การสลายด้วยรูปคลื่น 10/1000μs (รูป 1) (หมายเหตุ 1) (หมายเหตุ 2) | PPPM | 5000 | วัตต์ |
| กระแสแรงกระแทกสูงสุดที่มีรูปคลื่น 10/1000μs. | ฉันPP | ดูตารางต่อไป | แอมเปอร์ |
| การกระจายพลังงานบนอ่างล้างความร้อนที่ TL= 75°C | PM(AV) | 8.0 | วัตต์ |
| ปัจจุบันกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแส | ฉันFSM | 500 | แอมเปอร์ |
| ความดันต่อหน้าทันทีสูงสุด 25A สําหรับทางเดียวเท่านั้น (หมายเหตุ 4) | TF | 3.5/5.0 | โวลเตชั่น |
| จุดทํางานและระยะอุณหภูมิการเก็บรักษา | TJ, TSTG | -55 ถึง +150 | °C |
หมายเหตุ:
1อัดแรงกระแสที่ไม่ซ้ําซ้ํา ตามรูปที่ 3 และลดต่ํากว่า TA = 25 °C ตามรูปที่ 2
2.ติดตั้งบนพัดทองแดงขนาด 5.0 มม. x 5.0 มม. (0.03 มม.หนา) ในแต่ละเทอร์มิเนล
3. 8.3ms คลื่นสี่เหลี่ยมครึ่งไซนูโซอิดล หรือเทียบเท่า, วงจรทํางาน = สูงสุด 4 จันทน์/นาที
4. VF < 3.5V สําหรับ VBR < 200V และ VF < 6.5V สําหรับ VBR > 201V
|
