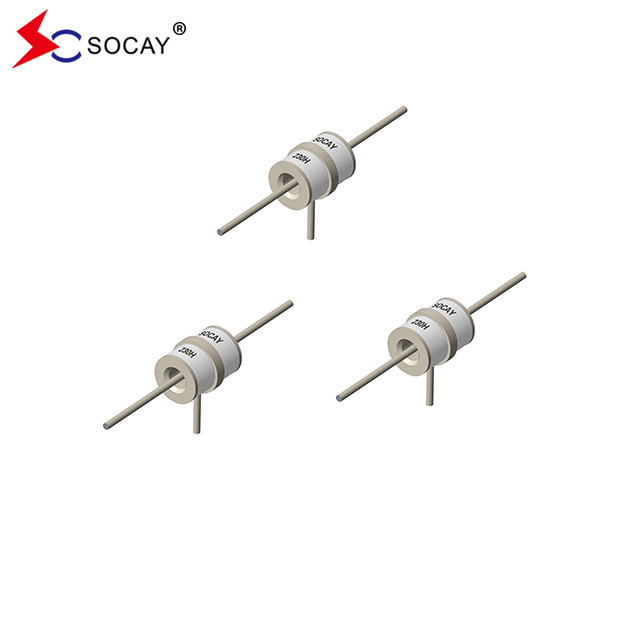

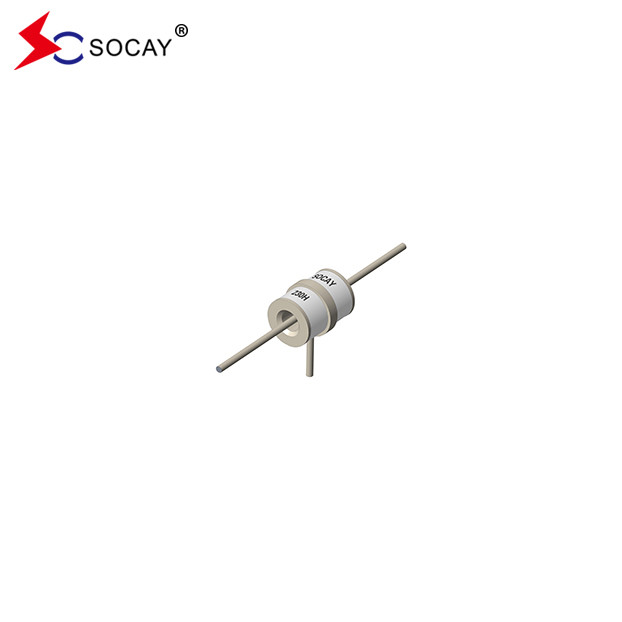

ก๊าซ Surge Arrester SC3E8-600HP, 3 สายดัน "T" อุปกรณ์นําท่อการปล่อยก๊าซ
ใบข้อมูล:SC3E8_v23081.pdf
| เลขส่วน | การตรา | ความดันไฟฟักแบบ DC | ขนาดสูงสุด กระตุ้น กระตุ้นกระชับกระแทก | ความต้านทานการกันความร้อนขั้นต่ํา | ความจุสูงสุด | ความกระชับกระแทก Arc | ชีวิต ใน งาน | ||||
|
นาม กระแสการปล่อยแรงกระแทก |
ปัจจุบันการปล่อยแรงกระตุ้นสูงสุด | นามAกระแสการปล่อยไฟฟ้า | ชีวิต ที่ มี ความ กระตุ้น | ||||||||
| @100V/S | @100V/μs | @1KV/μs | @ 1MHz | @ 1A |
@8/20μs 4) ± 5 ครั้ง |
@8/20μs4) 1 ครั้ง |
@50Hz4) 1วินาที 10ครั้ง |
@10/1000μs 4) 300 ครั้ง |
|||
|
SC3E8-75HM SC3E8-75HMF SC3E8-75HP SC3E8-75H |
SOCAY 75H |
75V±20% | < 500 วอล | < 600 วอล | 1 GΩ (ที่ 50V) | < 1.5pF | ~ 25V | 20KA | 25KA | 20A | 200A |
|
SC3E8-90HM SC3E8-90HMF SC3E8-90HP SC3E8-90H |
SOCAY 90H |
90V±20% | < 500 วอล | < 600 วอล | 1 GΩ (ที่ 50V) | < 1.5pF | ~ 25V | 20KA | 25KA | 20A | 200A |
|
SC3E8-150HM SC3E8-150HMF SC3E8-150HP SC3E8-150H |
SOCAY 150H |
150V±20% | < 500 วอล | < 600 วอล | 1 GΩ (ที่ 50V) | < 1.5pF | ~ 25V | 20KA | 25KA | 20A | 200A |
|
SC3E8-230HM SC3E8-230HMF SC3E8-230HP SC3E8-230H |
SOCAY 230H |
230V±20% | < 600 วอล | < 700V | 1 GΩ (ที่ 100V) | < 1.5pF | ~ 25V | 20KA | 25KA | 20A | 200A |
|
SC3E8-250HM SC3E8-250HMF SC3E8-250HP SC3E8-250H |
SOCAY 250H |
250V±20% | < 600 วอล | < 700V | 1 GΩ (ที่ 100V) | < 1.5pF | ~ 25V | 20KA | 25KA | 20A | 200A |
|
SC3E8-300HM SC3E8-300HMF SC3E8-300HP SC3E8-300H |
SOCAY 300H |
300V±20% | < 800 วอล | < 900V | 1 GΩ (ที่ 100V) | < 1.5pF | ~ 25V | 20KA | 25KA | 20A | 200A |
|
SC3E8-350HM SC3E8-350HMF SC3E8-350HP SC3E8-350H |
SOCAY 350H |
350V±20% | < 800 วอล | < 900V | 1 GΩ (ที่ 100V) | < 1.5pF | ~ 25V | 20KA | 25KA | 20A | 200A |
|
SC3E8-420HM SC3E8-420HMF SC3E8-420HP SC3E8-420H |
SOCAY 420H |
420V±20% | < 900V | < 1000 วอล | 1 GΩ (ที่ 100V) | < 1.5pF | ~ 25V | 20KA | 25KA | 20A | 200A |
|
SC3E8-470HM SC3E8-470HMF SC3E8-470HP SC3E8-470H |
SOCAY 470H |
470V±20% | < 900V | < 1000 วอล | 1 GΩ (ที่ 100V) | < 1.5pF | ~ 25V | 20KA | 25KA | 20A | 200A |
|
SC3E8-600HM SC3E8-600HMF SC3E8-600HP SC3E8-600H |
SOCAY 600H |
600V±20% | < 1100V | < 1200V | 1 GΩ (ที่ 100V) | < 1.5pF | ~ 25V | 20KA | 25KA | 20A | 200A |
|
SC3E8-800HM SC3E8-800HMF SC3E8-800HP SC3E8-800H |
SOCAY 800H |
800V±20% | < 1200V | < 1400V | 1 GΩ (ที่ 100V) | < 1.5pF | ~ 25V | 20KA | 25KA | 20A | 200A |
|
หมายเหตุ: 1) คําศัพท์ตาม ITU-T K.12 และ GB/T 9043-2008 2) เมื่อส่ง AQL 0.65 ระดับ II, DIN ISO 2859 3) อิเล็กตรอดปลายหรือวงแหวนไปยังอิเล็กตรอดกลาง 4) ค่าไฟฟ้าทั้งหมดผ่านเอเล็กทรอัดกลาง ค่าครึ่งหนึ่งผ่านปลาย ตามลําดับเอเล็กทรอัดวง |
|||||||||||
คําอธิบาย:
ท่อการปล่อยก๊าซ (GDT) เป็นส่วนประกอบคลาสสิคสําหรับการป้องกันอุปกรณ์โทรคมนาคมเป็นสิ่งจําเป็นที่ระบบไอทีและโทรคมนาคม - ด้วยวงจรอิเล็กทรอนิกส์ที่มีคุณภาพสูง แต่มีความรู้สึก - จะถูกคุ้มครองด้วยพวกเขาจึงติดตั้งที่ทางเข้าของระบบพลังงาน พร้อมกับวาริสเตอร์และจุดเชื่อมต่อกับสายโทรคมนาคมพวกเขาได้กลายเป็นที่จําเป็นพอๆ กันสําหรับการปกป้องสถานีฐานในระบบโทรศัพท์มือถือ และเครือข่ายโทรทัศน์เคเบิลขนาดใหญ่ (CATV) ด้วยเครื่องจําหน่ายและระบบกระจาย.
ลักษณะ:
ไม่รังสี
สอดคล้องกับ RoHS
ความสูญเสียการใส่น้อย
การตอบสนองที่ดีต่อการเพิ่มขึ้นอย่างรวดเร็ว
ความจุต่ํามาก
ความสามารถในการกระตุ้น 20KA ที่ได้รับการทดสอบด้วยแรงกระแทก 8/20μs ตามที่นิยามโดย IEC 61000-4-5
การใช้งาน:
อุปกรณ์สื่อสาร
เครื่อง CATV
อุปกรณ์ทดสอบ
สายข้อมูล
แรงไฟฟ้า
การคุ้มครอง SLIC
อุปกรณ์เบรดเบนด์
อุปกรณ์ ADSL รวมถึง ADSL2+
อุปกรณ์ XDSL
อุปกรณ์ดาวเทียมและ CATV
อิเล็กทรอนิกส์
