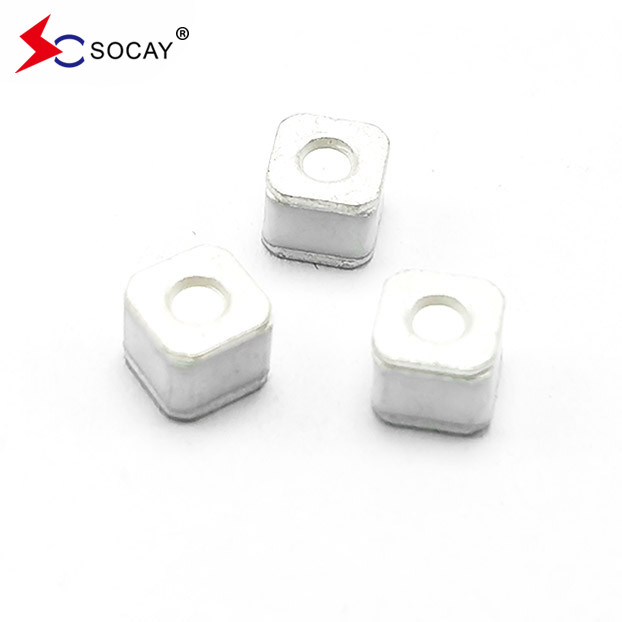

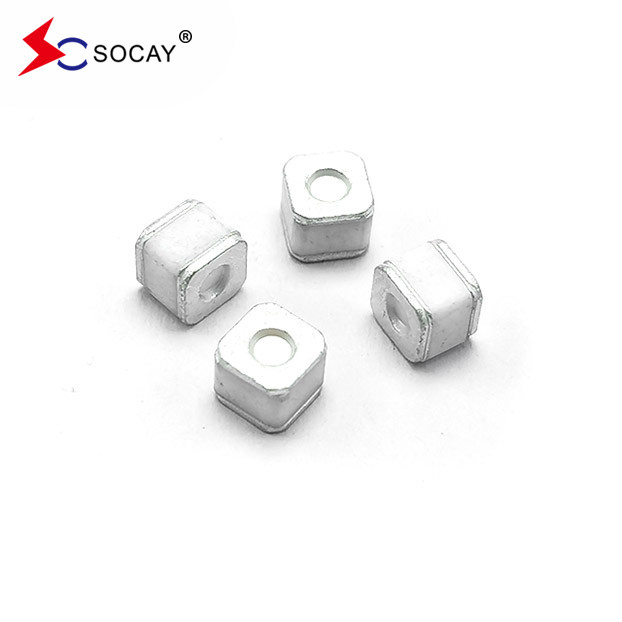

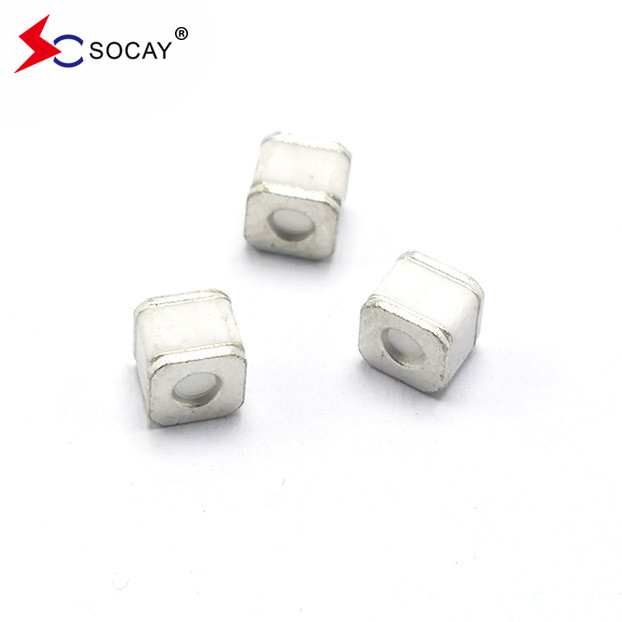

SOCAY ก๊าซท่อนท่อป้องกันการกระชับกระชับ SC2E5-90LSMD, การติดตั้งพื้นผิว GDT
ใบข้อมูล:SC2E5-SMD_v2110.1.pdf
| เลขส่วน |
DC โลตติจ์จุดประกาย |
ขนาดสูงสุด อัมพวาส สปาร์ค-โอเวอร์ โวลเตชั่น |
ความต้านทานการกันความร้อนขั้นต่ํา | ความจุสูงสุด | ความกระชับกระแทก Arc | ชีวิต ใน งาน | ||||
|
นาม กระแสการปล่อยแรงกระแทก |
ปัจจุบันการปล่อยแรงกระตุ้นสูงสุด | นามAกระแสการปล่อยไฟฟ้า |
กระตุ้น ชีวิต |
|||||||
| @100V/S | @100V/μs | @1KV/μs | @ 1MHz | @ 1A |
@8/20μs ± 5 ครั้ง |
@8/20μs 1 ครั้ง |
@50Hz 1วินาที 10ครั้ง |
@10/1000μs 300 ครั้ง |
||
| SC2E5-75LSMD | 75V±20% | < 500 วอล | < 650 วอล | 1 GΩ (ที่ 50V DC) | <1.0pF | ~15V | 5KA | 10KA | 5A | 100A |
| SC2E5-90LSMD | 90V±20% | < 500 วอล | < 650 วอล | 1 GΩ (ที่ 50V DC) | <1.0pF | ~15V | 5KA | 10KA | 5A | 100A |
| SC2E5-150LSMD | 150V±20% | < 500 วอล | < 650 วอล | 1 GΩ (ที่ 50V DC) | <1.0pF | ~20V | 5KA | 10KA | 5A | 100A |
| SC2E5-200LSMD | 200V±20% | < 500 วอล | < 650 วอล | 1 GΩ (ที่ 100V DC) | <1.0pF | ~20V | 5KA | 10KA | 5A | 100A |
| SC2E5-230LSMD | 230V±20% | < 600 วอล | < 700V | 1 GΩ (ที่ 100V DC) | <1.0pF | ~20V | 5KA | 10KA | 5A | 100A |
| SC2E5-300LSMD | 300V±20% | < 700V | < 800 วอล | 1 GΩ (ที่ 100V DC) | <1.0pF | ~20V | 5KA | 10KA | 5A | 100A |
| SC2E5-350LSMD | 350V±20% | < 700V | < 800 วอล | 1 GΩ (ที่ 100V DC) | <1.0pF | ~20V | 5KA | 10KA | 5A | 100A |
| SC2E5-420LSMD | 420V±20% | < 800 วอล | < 950V | 1 GΩ (ที่ 100V DC) | <1.0pF | ~20V | 5KA | 10KA | 5A | 100A |
| SC2E5-470LSMD | 470V±20% | < 900V | < 1000 วอล | 1 GΩ (ที่ 100V DC) | <1.0pF | ~20V | 5KA | 10KA | 5A | 100A |
| SC2E5-600LSMD | 600V±20% | < 1100V | < 1200V | 1 GΩ (ที่ 100V DC) | <1.0pF | ~20V | 5KA | 10KA | 5A | 100A |
| SC2E5-800LSMD | 800V±20% | < 1200V | < 1400V | 1 GΩ (ที่ 100V DC) | <1.0pF | ~20V | 5KA | 10KA | 5A | 100A |
|
หมายเหตุ:
|
||||||||||
I: เกี่ยวกับท่อปล่อยก๊าซ
ท่อการปล่อยก๊าซ ชื่อเต็มของท่อการปล่อยก๊าซเซรามิก ท่อการปล่อยก๊าซภาษาอังกฤษ ท่อการปล่อยก๊าซ, มักถูกเปลี่ยนด้วยตัวย่อ GDT, เป็นอุปกรณ์ป้องกันการกระแทกแบบช่องว่าง,ซึ่งได้รับการใช้อย่างแพร่หลายในการป้องกันสายฟ้าหลวงของระบบสื่อสารท่อการปล่อยไฟมักจะใช้ในระยะแรกหรือสองระยะแรกของวงจรการป้องกันหลายระดับเพื่อปล่อยไฟฟ้าฉายฉายทันทีและจํากัดความแรงเกินเนื่องจากความต้านทานการปิดกันระหว่างอิเล็กทรอนด์ของท่อการปล่อยของใหญ่มากและ capacitance ปรสิตเป็นเล็กมากการป้องกันสายสัญญาณจากสายฟ้าคะนอง มีข้อดีที่ชัดเจนข้ออ่อนแอหลักของลักษณะการป้องกันท่อการดูดคือความช้าระยะเวลาการดูดของมันใหญ่, ความรู้สึกการกระทําไม่ได้เป็นสิ่งที่สมบูรณ์แบบ, และมันยากที่จะยับยั้งคลื่นฟ้าคะนองอย่างมีประสิทธิภาพที่มีการเพิ่มขึ้นสูงมีปัญหาการไหลเวียนต่อเนื่องในการป้องกันสายฟ้าคะนองของระบบไฟฟ้า.
II สารสกัดหลัก
สารสกัดท่อโป๊, อิเล็กทรอน, อิเล็กทรอนก๊าซ inert เป็นต้น
ลักษณะ:
ความสามารถในการกระตุ้น 5KA ที่ได้รับการทดสอบด้วยแรงกระแทก 8/20μs ตามที่กําหนดใน IEC 61000-4-5
การจัดหมวดหมู่ของท่อปล่อยก๊าซเซรามิก
1ตามจํานวนอิเล็กทรอนด์ ท่อการปล่อยก๊าซที่ใช้กันทั่วไปแบ่งออกเป็นท่อการปล่อยไดโอเดสและท่อการปล่อยไทโอเดส ส่วนใหญ่ของวัสดุการบรรจุของพวกเขาคือเซรามิกดังนั้นพวกเขาจึงเรียกว่าท่อการปล่อยเซรามิก.
2ตามขนาดของลักษณะ, ท่อการปล่อยก๊าซที่ใช้กันทั่วไปแบ่งออกเป็นท่อการปล่อยชิปและท่อการปล่อยพลัคอิน
3ตามความดันแรงกระแทกของผลิตภัณฑ์ ท่อการปล่อยก๊าซที่ใช้กันทั่วไปแบ่งออกเป็นท่อการปล่อยแรงกระแทกแบบปกติและท่อการปล่อยแรงกระแทกต่ํา
หลักการทํางานของท่อปล่อยก๊าซเซรามิก
ท่อปล่อยก๊าซเซรามิกถูกปิดด้วยเซรามิก และประกอบด้วยอิเล็กทรอดโลหะสองหรือมากกว่าที่มีช่องว่างภายใน เติมด้วยก๊าซอาร์กอนและเนออนพวกมันเชื่อมต่อกันในระยะขนานบนวงจรเมื่ออุปกรณ์ไม่ทํางาน ความต้านทานสูงมาก และความจุที่เท่าเทียมกันต่ํา สามารถพิจารณาเป็นวงจรเปิดและมีแทบไม่มีผลกระทบต่อวงจรเมื่อมีหัวใจเต้นผิดปกติ, ความต้านทานภายในลดลงทันทีหลังจากที่บรรลุค่าความตึงเครียดการทํางาน และกระแสนี้ถูกปล่อย เมื่อความตึงเครียดสูงผิดปกติหายไปมันจะกลับสู่สภาพความต้านทานสูงโดยอัตโนมัติ และวงจรจะทํางานปกติ.
ข้อดีของท่อปล่อยก๊าซเซรามิก
1. ก่อนการเสีย (การนํา) มันเท่ากับวงจรเปิด มีความต้านทานสูง ไม่มีกระแสรั่วหรือน้อยมาก
2.หลังจากการบิด (การนํา) มันเท่ากับวงจรสั้น ที่สามารถผ่านกระแสไฟฟ้าขนาดใหญ่ กับการตกแรงดันที่เล็กมาก
3. ความจุของกระแสไฟฟ้ากระแทก (กระแสไฟฟ้าสูงสุด) ใหญ่มาก 2.5kA ~ 100kA
4มันมีลักษณะของความสมองแบบสองทาง
5ค่าน้ํามันน้อยมาก ต่ํากว่า 3pF
