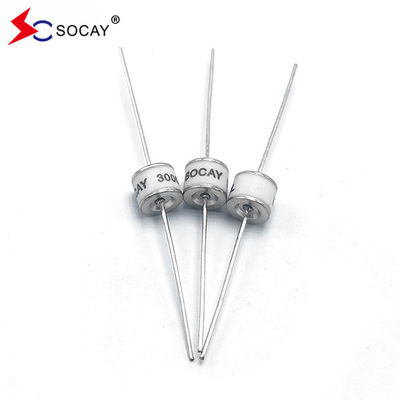

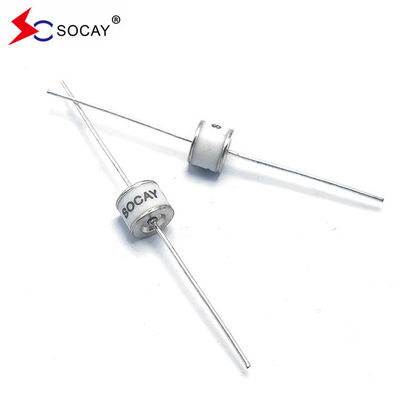

เครื่องจับสายฟ้าคะนอง ท่อการปล่อยก๊าซเซรามิกแบบหมูแกน 600V SC2E8-600ML องค์ประกอบอิเล็กทรอนิกส์ GDT
ใบข้อมูล:SC2E8_v91.1.pdf
หลักการทํางานของท่อปล่อยก๊าซเซรามิก
ท่อปล่อยก๊าซเซรามิกถูกปิดด้วยเซรามิก และประกอบด้วยอิเล็กทรอดโลหะสองหรือมากกว่าที่มีช่องว่างภายใน เติมด้วยก๊าซอาร์กอนและเนออนพวกมันเชื่อมต่อกันในระยะขนานบนวงจรเมื่ออุปกรณ์ไม่ทํางาน ความต้านทานสูงมาก และความจุที่เท่าเทียมกันต่ํา สามารถพิจารณาเป็นวงจรเปิดและมีแทบไม่มีผลกระทบต่อวงจรเมื่อมีหัวใจเต้นผิดปกติ, ความต้านทานภายในลดลงทันทีหลังจากที่บรรลุค่าความตึงเครียดการทํางาน และกระแสนี้ถูกปล่อย เมื่อความตึงเครียดสูงผิดปกติหายไปมันจะกลับสู่สภาพความต้านทานสูงโดยอัตโนมัติ และวงจรจะทํางานปกติ.
| เลขส่วน | การตรา |
ดีซี สปาร์ค มากกว่าความดัน |
ความดันแรงกระแทกสูงสุด | ความต้านทานการกันความร้อนขั้นต่ํา | ความจุสูงสุด | ความกระชับกระแทก Arc | ชีวิต ใน งาน | ||||
|
นาม กระแสการปล่อยแรงกระแทก |
ปัจจุบันการปล่อยแรงกระตุ้นสูงสุด |
นาม กระแสการปล่อยแรงกระแทก |
ชีวิต ที่ มี ความ กระตุ้น | ||||||||
| @100V/S | @100V/μs | @1KV/μs | @ 1MHz | @ 1A |
@8/20μs ± 5 ครั้ง |
@8/20μs 1 ครั้ง |
@50Hz 1 วินาที 10 ครั้ง |
@10/1000μs 300 ครั้ง |
|||
|
SC2E8-420M SC2E8-420ML SC2E8-420MSMD |
SOCAY 420M |
420V±20% | < 900V | < 1000 วอล | 1 GΩ (ที่ 100V) | < 1.5pF | ~20V | 10KA | 20KA | 10A | 100A |
|
SC2E8-470M SC2E8-470ML SC2E8-470MSMD |
SOCAY 470M |
470V±20% | < 900V | < 1000 วอล | 1 GΩ (ที่ 100V) | < 1.5pF | ~20V | 10KA | 20KA | 10A | 100A |
|
SC2E8-600M SC2E8-600ML SC2E8-600MSMD |
SOCAY 600M |
600V±20% | < 1100V | < 1200V | 1 GΩ (ที่ 100V) | < 1.5pF | ~20V | 10KA | 20KA | 10A | 100A |
|
SC2E8-800M SC2E8-800ML SC2E8-800MSMD |
SOCAY 800M |
800V±20% | < 1200V | < 1400V | 1 GΩ (ที่ 100V) | < 1.5pF | ~20V | 10KA | 20KA | 10A | 100A |
ข้อดีของท่อปล่อยก๊าซเซรามิก:
1. ก่อนการเสีย (การนํา) มันเท่ากับวงจรเปิด มีความต้านทานสูง ไม่มีกระแสรั่วหรือน้อยมาก
2.หลังจากการบิด (การนํา) มันเท่ากับวงจรสั้น ที่สามารถผ่านกระแสไฟฟ้าขนาดใหญ่ กับการตกแรงดันที่เล็กมาก
3. ความจุของกระแสไฟฟ้ากระแทก (กระแสไฟฟ้าสูงสุด) ใหญ่มาก 2.5kA ~ 100kA
4มันมีลักษณะของความสมองแบบสองทาง
5ค่าน้ํามันน้อยมาก ต่ํากว่า 3pF
ข้อเสียของท่อปล่อยก๊าซเซรามิก:
1เนื่องจากการประกอบแก๊สต้องใช้เวลาจํานวนหนึ่ง ความเร็วในการตอบสนองช้า เวลาในการตอบสนองโดยทั่วไปคือ 0.2 ~ 0.3μs (200 ~ 300ns) และเร็วที่สุดคือประมาณ 0.1μs (100ns)ก่อนจะเปิด, จะมีแรงกระแทก Sharp ที่มีขนาดใหญ่หลั่งผ่านและไม่มีผลป้องกัน;
2. ความดันการตัดมีความสม่ําเสมอที่ไม่ดีและการกระจายกระจายขนาดใหญ่ โดยทั่วไป ± 20%
3. ความดันตัดมีค่าเฉพาะเพียงไม่กี่
การเลือกท่อปล่อยก๊าซเซรามิก
1. ภายใต้การกระแทกแรงกระแทกอย่างรวดเร็ว, มันใช้เวลานิดสําหรับการไอโอเนียจก๊าซของท่อการปล่อยก๊าซเซรามิก (โดยทั่วไป 0.2 ~ 0.3μs, เร็วที่สุดคือประมาณ 0.1μs),ดังนั้นผลักดันที่คมชัดที่มีขนาดที่สูงกว่าจะรั่วไหลไปทางด้านหลังไป.เพื่อยับยั้งแรงกระแทกที่คมนี้ มีวิธีหลายวิธี: a. เชื่อมต่อตัวประกอบความเข้มแข็งหรือ varistor ตรงกับท่อการปล่อย;ติดต่อตัวนําในชุดหลังจากท่อการปล่อยหรือปล่อยสายการส่งของความยาวที่เหมาะสมเพื่อลดความเข้มงวดของแรงผลักดันให้มีค่าต่ํากว่าระดับ c ใช้วงจรป้องกันสองระดับ โดยมีท่อการปล่อยเป็นระดับแรก และท่อ TVS หรือตัวป้องกันความแรงเกินครึ่งตัวนําเป็นระดับที่สองสองระดับถูกแยกโดย resistors, อินดูเตอร์หรือไฟฟิวส์ที่ซ่อมตัวเอง
2. การเลือกความดันการตัดต่อเนื่อง Vsdc: ค่าขั้นต่ําของความดันการตัดต่อเนื่อง Vsdc ควรมากกว่า 1.2 เท่าของความดันสูงสุดที่อาจเกิดขึ้นของไฟฟ้าหรือความดันสัญญาณสูงสุด
3การคัดเลือกกระแสการปล่อยแรงกระตุ้น: การคัดเลือกควรขึ้นอยู่กับกระแสการกระชับสูงสุดที่อาจปรากฏบนสายหรือกระแสการกระชับสูงสุดที่ต้องการการป้องกันกระแสการปล่อยกระตุ้นของท่อการปล่อย ควรคํานวณตามกระแสการปล่อยกระตุ้นชื่อ (หรือครึ่งหนึ่งของกระแสการปล่อยกระตุ้นเดียว).
4ท่อปล่อยก๊าซเซรามิกโดยทั่วไปไม่ได้ใช้ในขณะเดียวกัน เนื่องจากความผิดพลาดใหญ่ในความดันการแยก
5. ปัญหาหลังกระแสปัจจุบัน: เพื่อให้แน่ใจว่าท่อการปล่อยจะสามารถปกติดับวงโค้งหลังจากความผิดพลาดการกระแทกในสถานที่ที่มีความเป็นไปได้ว่าจะเกิดไฟฟ้าไฟหลัง (เช่นในวงจรทํางาน), วาริสตอร์หรือฟิวส์ที่ซ่อมตัวเองสามารถเชื่อมต่อเป็นชุดกับท่อการปล่อย
การใช้งาน
พลังงานไฟฟ้าอุตสาหกรรม พลังงานไฟฟ้าการสื่อสาร พลังงานไฟฟ้าอินเวอร์เตอร์ พลังงานไฟฟ้า UPS ไม่ต่อเนื่อง พลังงานไฟฟ้าควบคุม พลังงานไฟฟ้าขับเคลื่อน พลังงานไฟฟ้าสลับ โมดูลพลังงานเครื่องแยกอินเวอร์เตอร์ อุปกรณ์การแพทย์
