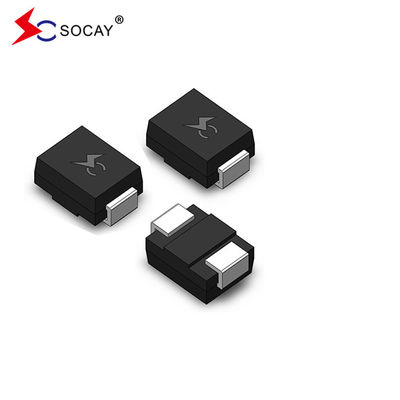

SMBJ13CA ของแท้ใหม่ในสต็อค การป้องกันวงจรความแรงกดดันชั่วคราว TVS ไดโอเดส ด้านบน DO-214A
ใบข้อมูล:SMBJ_v88.2.pdf
เครื่องกดดันระยะสั้นที่ติดอยู่บนพื้นผิว (TVS) SMBJ13CA คําอธิบาย
ลักษณะไฟฟ้าของไดโอเดส TVS SMBJ13CA (TA= 25°C เว้นแต่ระบุต่างหาก)
| เลขส่วนของไดโอเดส TVS | การติดป้ายไดโอด์ TVS |
TVS ไดโอเดสกลับ สตานด์ออฟ ความดัน VRWM (V) |
การทําลายไดโอเดส TVS ความดัน VBR (V) @IT |
การทดสอบไดโอเดส TVS ปัจจุบัน IT (mA) |
ขนาดสูงสุดของไดโอเดส TVS การกั้น ความดัน VC @IPP (V) |
ขนาดสูงสุดของไดโอเดส TVS สูงสุด สัมผัส IPP ปัจจุบัน (A) |
ขนาดสูงสุดของไดโอเดส TVS ย้อนหลัง IR การรั่วไหล @VRWM (μA) |
|||
| ยูนิ | บี | ยูนิ | บี | MIN | MAX | |||||
| SMBJ3.3A | รางวัล | K1 | รางวัล | 3.3 | 5.20 | 6.50 | 10 | 8.0 | 75.00 | 600 |
| SMBJ5.0A | SMBJ5.0CA | KE | AE | 5.0 | 6.40 | 7.00 | 10 | 9.2 | 65.22 | 800 |
| SMBJ6.0A | SMBJ6.0CA | กิโลกรัม | AG | 6.0 | 6.67 | 7.37 | 10 | 10.3 | 58.25 | 800 |
| SMBJ6.5A | SMBJ6.5CA | KK | AK | 6.5 | 7.22 | 7.98 | 10 | 11.2 | 53.57 | 500 |
| SMBJ7.0A | SMBJ7.0CA | KM | AM | 7.0 | 7.78 | 8.60 | 10 | 12.0 | 50.00 | 200 |
| SMBJ7.5A | SMBJ7.5CA | KP | เอพี | 7.5 | 8.33 | 9.21 | 1 | 12.9 | 46.51 | 100 |
| SMBJ8.0A | SMBJ8.0CA | KR | AR | 8.0 | 8.89 | 9.83 | 1 | 13.6 | 44.12 | 50 |
| SMBJ8.5A | SMBJ8.5CA | KT | AT | 8.5 | 9.44 | 10.40 | 1 | 14.4 | 41.67 | 10 |
| SMBJ9.0A | SMBJ9.0CA | KV | AV | 9.0 | 10.00 | 11.10 | 1 | 15.4 | 38.96 | 5 |
| SMBJ10A | SMBJ10CA | KX | AX | 10.0 | 11.10 | 12.30 | 1 | 17.0 | 35.29 | 5 |
| SMBJ11A | SMBJ11CA | KZ | WZ | 11.0 | 12.20 | 13.50 | 1 | 18.2 | 32.97 | 5 |
| SMBJ12A | SMBJ12CA | LE | BE | 12.0 | 13.30 | 14.70 | 1 | 19.9 | 30.15 | 5 |
| SMBJ13A | SMBJ13CA | LG | BG | 13.0 | 14.40 | 15.90 | 1 | 21.5 | 27.91 | 5 |
ผลิตภัณฑ์ไดโอเดสยับยั้งระยะสั้น TVS ของซีรีส์ SMBJ ใช้บรรจุ SMB ที่ติดอยู่บนผิวแบบมาตรฐาน มีพลังงานสูงสุด 600Wผลิตภัณฑ์มีเวลาตอบสนองที่รวดเร็วมาก (ต่ํากว่านาโนวินาที) และมีความมั่นคงสูงมาก. ออกแบบมาโดยเฉพาะเพื่อป้องกันอินเตอร์เฟซต่าง ๆ ในแอพลิเคชั่นวงจรอิเล็กทรอนิกส์จากแรงดันที่ผ่านมาที่เกิดจากการกระแทกฟ้าคะนองและเหตุการณ์แรงดันที่ผ่านมาอื่น ๆ
ลักษณะสินค้า
แพ็คเกจระยะสั้น
เหมาะสําหรับการจัดตั้งอัตโนมัติ
ความสามารถของแรงผลักดันสูงสุด 600 วัตต์ ด้วยรูปคลื่น 10/1000μs
สําหรับเครื่องประยุกต์ที่ติดตั้งบนพื้นผิว เพื่อปรับปรุงพื้นที่แผ่น
ความสามารถในการจับยึดที่ดี
เวลาตอบสนองเร็วมาก
ความต้านทานแรงกระตุ้นต่ํา
การใช้งาน
การคุ้มครองไฟฟ้า
การใช้งานในอุตสาหกรรมรถยนต์
การใช้งานในอุตสาหกรรม
การจัดการพลังงาน
กรุณาติดต่อเรา หากคุณกําลังมองหาส่วนประกอบอิเล็กทรอนิกส์เหล่านี้ เราเป็นผู้ผลิตและผู้จําหน่ายที่มีประสบการณ์มากกว่า 20 ปี
1- ESD
2- ไดโอเดส TVS
3- PPTC ฟิวส์ที่สามารถตั้งค่าใหม่ได้
4- ท่อการปล่อยก๊าซ
5- NTC Themistor
6-วาริสเตอร์ เป็นต้น
