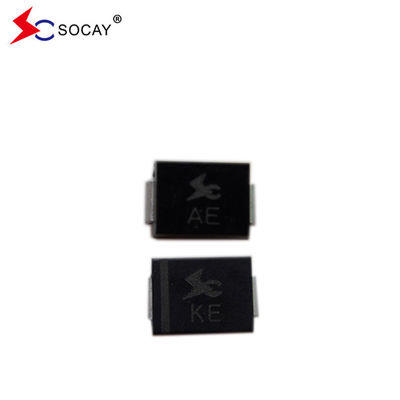

ESD Suppressors TVS Diodes 28volts 5uA DO-214AA-2 SMBJ SMBJ28ACA แบรนด์ SOCAY
ใบข้อมูล:SMBJ_v88.2.pdf
การอธิบายไดโอเดส TVS
เครื่องยับยั้งความดันระยะสั้นหรือไดโอเดส (ที่รู้จักกันในชื่อไดโอเดส TVS) transil or thyrector) DO-214AA-2 SMBJ28A is a protection diode designed to protect electronic circuits against transients and overvoltage threats such as EFT (electrically fast transients) and ESD (electro-static discharge). โหมดความล้มเหลวแบบปกติคือความสั้นจากความแรงดันหรือกระแสที่ระบุเกินSMBJ ซีรี่ย์ ESD Suppressors TVS Diode ได้ถูกออกแบบมาโดยเฉพาะเพื่อปกป้องอุปกรณ์อิเล็กทรอนิกส์ที่มีความรู้สึกจากความกระชับกําลังที่ผ่านมาที่เกิดจากสายฟ้าและเหตุการณ์ความกระชับกําลังที่ผ่านมาอื่น ๆ.
| จํานวนส่วนของ SMBJ | SMBJ ซีรี่ย์ การตรา |
SMBJ ซีรี่ย์ Reverse สตานด์ออฟ ความดัน VRWM (V) |
ซีรี่ย์ SMBJ ความดัน VBR (V) @IT |
การทดสอบ SMBJ ปัจจุบัน IT (mA) |
SMBJ ซีรี่ย์สูงสุด การกั้น ความดัน VC @IPP (V) |
ขนาดสูงสุด สูงสุด สัมผัส IPP ปัจจุบัน (A) |
ขนาดสูงสุด ย้อนหลัง IR การรั่วไหล @VRWM (μA) |
|||
| ยูนิ | บี | ยูนิ | บี | MIN | MAX | |||||
| SMBJ20A | SMBJ20CA | LV | บีวี | 20.0 | 22.20 | 24.50 | 1 | 32.4 | 18.52 | 5 |
| SMBJ22A | SMBJ22CA | LX | BX | 22.0 | 24.40 | 26.90 | 1 | 35.5 | 16.90 | 5 |
| SMBJ24A | SMBJ24CA | LZ | BZ | 24.0 | 26.70 | 29.50 | 1 | 38.9 | 15.42 | 5 |
| SMBJ26A | SMBJ26CA | ME | CE | 26.0 | 28.90 | 31.90 | 1 | 42.1 | 14.25 | 5 |
| SMBJ28A | SMBJ28CA | MG | CG | 28.0 | 31.10 | 34.40 | 1 | 45.4 | 13.22 | 5 |
