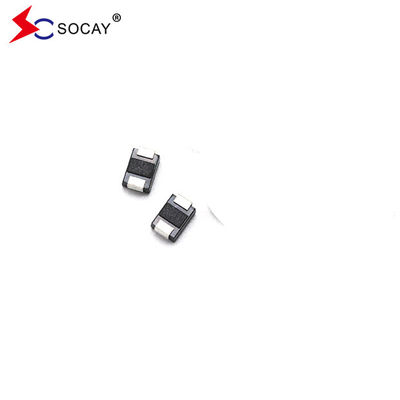

TVS Diode SMBJ30A เครื่องยับยั้งความแรงดันระยะสั้น TVS เครื่องป้องกันความแรงดันระยะสั้นสําหรับอิเล็กทรอนิกส์รถยนต์
TVS Diode SMBJ30A ใบข้อมูล:SMBJ_v88.2.pdf
เครื่องกดดันระยะสั้นที่ติดอยู่บนพื้นผิว (TVS) คําอธิบาย
The Surface Mount Transient Voltage Suppressors (TVS) SMBJ30A is designed specifically to protect sensitive electronic equipment from voltage transients induced by lightning and other transient voltage events.
เครื่องกดดันระยะสั้นที่ติดอยู่บนพื้นผิว (TVS) คุณสมบัติ:
เครื่องยับยับความดันชั่วคราวบนพื้นผิว (TVS) SMBJ30A สําหรับการใช้งานบนพื้นผิวเพื่อปรับปรุงพื้นที่บอร์ด. มันมีการรั่วไหลต่ํา. มันเป็นหน่วยแบบเดียวSMBJ30A คือ สายเชื่อมกระจก passivated. SMBJ30A มีอัตราการดึงดูดต่ําและความสามารถในการจับยึดที่ดีมาก SMBJ30A ความสามารถพลังงานสูงสุดที่ 10 × 1000μs รูปแบบคลื่น อัตราการซ้ํา (รอบทํางาน):00.01% คือ 300W. เวลาตอบสนองเร็วของ SMBJ30A: ปกติต่ํากว่า 1.0ps จาก 0 โวลต์ถึง VBR น้อย. IR แบบของ SMBJ30A ต่ํากว่า 5μA มากกว่า 12V. การผสมอุณหภูมิสูงของ SMBJ30A:260°C/40 วินาทีที่ปลาย.SMBJ30A's ตัวประกอบอุณหภูมิสูงสุด ΔVBR = 0.1% × VBR@25°C× ΔT
กล่องพลาสติกของ SMBJ30A มีความสามารถในการเผาไหม้ในห้องปฏิบัติการ 94V-0.โหมดความผิดปกติทั่วไปคือสั้นจากความแรงดันหรือกระแสที่ระบุเกิน. การทดสอบขนขนดําเนินการบนพื้นฐานของ JEDEC JESD201A ตามตาราง 4a และ 4c ของ SMBJ30A ของ IEC-61000-4-2 ESD 15kV ((อากาศ) 8kV (ติดต่อ)การป้องกัน ESD ของสายข้อมูลตาม IEC 61000-4-2 (IEC801-2)การป้องกัน EFT ของสายข้อมูลตาม IEC 61000-4-4 (IEC801-4)
