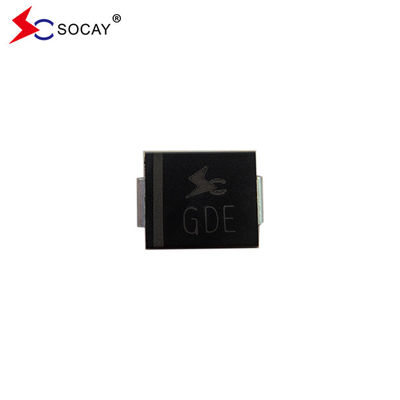

1500W Surface Mount TVS SMCJ5.0A, 1000μA IR VRWM 5.0V เครื่องกดดันแรงดันชั่วคราว
ใบข้อมูล:SMCJ_v2107.1.pdf
คําอธิบาย:
ซีรี่ย์ SMCJ ได้ถูกออกแบบมาโดยเฉพาะเพื่อปกป้องอุปกรณ์อิเล็กทรอนิกส์ที่มีความรู้สึกจากความดันที่ผ่านมาที่เกิดจากฟ้าคะนองและเหตุการณ์ความดันที่ผ่านมาอื่น ๆ
| เลขส่วน | การตรา |
ย้อนหลัง สตานด์ออฟ โวลเตชั่น VRWM (V) |
การแยก โวลเตชั่นVBR (V) @IT |
การทดสอบ ปัจจุบัน ฉันT (mA) |
ขนาดสูงสุด การกั้น โวลเตชั่น VC @IPP(V) |
ขนาดสูงสุด สูงสุด สัมผัส ปัจจุบัน ฉันPP(A) |
ขนาดสูงสุด ย้อนหลัง การรั่วไหลฉันR @VRWM (μA) |
|||
| ยูนิ | บี | ยูนี | บี | MIN | MAX | |||||
| SMCJ5.0A | SMCJ5.0CA | GDE | BDE | 5.0 | 6.40 | 7.00 | 10 | 9.2 | 163.04 | 1000 |
| SMCJ6.0A | SMCJ6.0CA | GDG | BDG | 6.0 | 6.67 | 7.37 | 10 | 10.3 | 145.63 | 1000 |
| SMCJ6.5A | SMCJ6.5CA | GDK | BDK | 6.5 | 7.22 | 7.98 | 10 | 11.2 | 133.93 | 500 |
| SMCJ7.0A | SMCJ7.0CA | GDM | BDM | 7.0 | 7.78 | 8.60 | 10 | 12.0 | 125.00 | 200 |
| SMCJ7.5A | SMCJ7.5CA | GDP | BDP | 7.5 | 8.33 | 9.21 | 1 | 12.9 | 116.28 | 100 |
| SMCJ8.0A | SMCJ8.0CA | เยอรมันใต้ | BDR | 8.0 | 8.89 | 9.83 | 1 | 13.6 | 110.29 | 50 |
| SMCJ8.5A | SMCJ8.5CA | GDT | BDT | 8.5 | 9.44 | 10.40 | 1 | 14.4 | 104.17 | 20 |
| SMCJ9.0A | SMCJ9.0CA | GDV | BDV | 9.0 | 10.00 | 11.10 | 1 | 15.4 | 97.40 | 10 |
| SMCJ10A | SMCJ10CA | GDX | BDX | 10.0 | 11.10 | 12.30 | 1 | 17.0 | 88.24 | 5 |
| SMCJ11A | SMCJ11CA | GDZ | BDZ | 11.0 | 12.20 | 13.50 | 1 | 18.2 | 82.42 | 5 |
| SMCJ12A | SMCJ12CA | GEE | ผึ้ง | 12.0 | 13.30 | 14.70 | 1 | 19.9 | 75.38 | 5 |
| SMCJ13A | SMCJ13CA | GEG | BEG | 13.0 | 14.40 | 15.90 | 1 | 21.5 | 69.77 | 5 |
| SMCJ14A | SMCJ14CA | GEK | BEK | 14.0 | 15.60 | 17.20 | 1 | 23.2 | 64.66 | 5 |
| SMCJ15A | SMCJ15CA | GEM | BEM | 15.0 | 16.70 | 18.50 | 1 | 24.4 | 61.48 | 5 |
| SMCJ16A | SMCJ16CA | GEP | BEP | 16.0 | 17.80 | 19.70 | 1 | 26.0 | 57.69 | 5 |
| SMCJ17A | SMCJ17CA | GER | BER | 17.0 | 18.90 | 20.90 | 1 | 27.6 | 54.35 | 5 |
| SMCJ18A | SMCJ18CA | GET | BET | 18.0 | 20.00 | 22.10 | 1 | 29.2 | 51.37 | 5 |
| SMCJ19A | SMCJ19CA | GEB | BEB | 19.0 | 21.10 | 23.30 | 1 | 30.8 | 48.73 | 5 |
| SMCJ20A | SMCJ20CA | กีเอฟ | BEV | 20.0 | 22.20 | 24.50 | 1 | 32.4 | 46.30 | 5 |
| SMCJ22A | SMCJ22CA | GEX | BEX | 22.0 | 24.40 | 26.90 | 1 | 35.5 | 42.25 | 5 |
| SMCJ24A | SMCJ24CA | GEZ | BEZ | 24.0 | 26.70 | 29.50 | 1 | 38.9 | 38.56 | 5 |
| SMCJ26A | SMCJ26CA | GFE | BFE | 26.0 | 28.90 | 31.90 | 1 | 42.1 | 35.63 | 5 |
| SMCJ28A | SMCJ28CA | GFG | BFG | 28.0 | 31.10 | 34.40 | 1 | 45.4 | 33.04 | 5 |
| SMCJ30A | SMCJ30CA | GFK | BFK | 30.0 | 33.30 | 36.80 | 1 | 48.4 | 30.99 | 5 |
| SMCJ33A | SMCJ33CA | GFM | BFM | 33.0 | 36.70 | 40.60 | 1 | 53.3 | 28.14 | 5 |
| SMCJ36A | SMCJ36CA | GFP | กระดาษประกอบ | 36.0 | 40.00 | 44.20 | 1 | 58.1 | 25.82 | 5 |
| SMCJ40A | SMCJ40CA | GFR | BFR | 40.0 | 44.40 | 49.10 | 1 | 64.5 | 23.26 | 5 |
| SMCJ43A | SMCJ43CA | GFT | BFT | 43.0 | 47.80 | 52.80 | 1 | 69.4 | 21.61 | 5 |
| SMCJ45A | SMCJ45CA | GFV | BFV | 45.0 | 50.00 | 55.30 | 1 | 72.7 | 20.63 | 5 |
| SMCJ48A | SMCJ48CA | GFX | BFX | 48.0 | 53.30 | 58.90 | 1 | 77.4 | 19.38 | 5 |
| SMCJ51A | SMCJ51CA | GFZ | BFZ | 51.0 | 56.70 | 62.70 | 1 | 82.4 | 18.20 | 5 |
| SMCJ54A | SMCJ54CA | GGE | BGE | 54.0 | 60.00 | 66.30 | 1 | 87.1 | 17.22 | 5 |
| SMCJ58A | SMCJ58CA | GGG | BGG | 58.0 | 64.40 | 71.20 | 1 | 93.6 | 16.03 | 5 |
| SMCJ60A | SMCJ60CA | GGK | BGK | 60.0 | 66.70 | 73.70 | 1 | 96.8 | 15.50 | 5 |
| SMCJ64A | SMCJ64CA | GGM | BGM | 64.0 | 71.10 | 78.60 | 1 | 103.0 | 14.56 | 5 |
| SMCJ70A | SMCJ70CA | GGP | BGP | 70.0 | 77.80 | 86.00 | 1 | 113.0 | 13.27 | 5 |
| SMCJ75A | SMCJ75CA | GGR | BGR | 75.0 | 83.30 | 92.10 | 1 | 121.0 | 12.40 | 5 |
| SMCJ78A | SMCJ78CA | GGT | BGT | 78.0 | 86.70 | 95.80 | 1 | 126.0 | 11.90 | 5 |
| SMCJ80A | SMCJ80CA | GGB | BGB | 80.0 | 88.80 | 97.60 | 1 | 129.6 | 11.57 | 5 |
| SMCJ85A | SMCJ85CA | GGV | BGV | 85.0 | 94.40 | 104.00 | 1 | 137.0 | 10.95 | 5 |
| SMCJ90A | SMCJ90CA | GGX | BGX | 90.0 | 100.00 | 111.00 | 1 | 146.0 | 10.27 | 5 |
| SMCJ100A | SMCJ100CA | GGZ | BGZ | 100.0 | 111.00 | 123.00 | 1 | 162.0 | 9.26 | 5 |
| SMCJ110A | SMCJ110CA | GHE | BHE | 110.0 | 122.00 | 135.00 | 1 | 177.0 | 8.47 | 5 |
| SMCJ120A | SMCJ120CA | ก๊าซกระจก | BHG | 120.0 | 133.00 | 147.00 | 1 | 193.0 | 7.77 | 5 |
| SMCJ130A | SMCJ130CA | GHK | BHK | 130.0 | 144.00 | 159.00 | 1 | 209.0 | 7.18 | 5 |
| SMCJ140A | SMCJ140CA | -- | BHB | 140.0 | 155.00 | 171.00 | 1 | 226.8 | 6.61 | 5 |
| SMCJ150A | SMCJ150CA | GHM | BHM | 150.0 | 167.00 | 185.00 | 1 | 243.0 | 6.17 | 5 |
| SMCJ160A | SMCJ160CA | GHP | BHP | 160.0 | 178.00 | 197.00 | 1 | 259.0 | 5.79 | 5 |
| SMCJ170A | SMCJ170CA | GHR | BHR | 170.0 | 189.00 | 209.00 | 1 | 275.0 | 5.45 | 5 |
| SMCJ180A | SMCJ180CA | GHT | BHT | 180.0 | 201.00 | 220.00 | 1 | 291.6 | 5.14 | 5 |
| SMCJ190A | SMCJ190CA | GHV | BHV | 190.0 | 211.00 | 232.00 | 1 | 307.8 | 4.87 | 5 |
| SMCJ200A | SMCJ200CA | กรุงเทพฯ | BHW | 200.0 | 224.00 | 247.00 | 1 | 324.0 | 4.60 | 5 |
| SMCJ220A | SMCJ220CA | GHX | BHX | 220.0 | 246.00 | 272.00 | 1 | 356.0 | 4.20 | 5 |
| SMCJ250A | SMCJ250CA | GHZ | BHZ | 250.0 | 279.00 | 309.00 | 1 | 405.0 | 3.70 | 5 |
| SMCJ300A | SMCJ300CA | GJE | BJE | 300.0 | 335.00 | 371.00 | 1 | 486.0 | 3.10 | 5 |
| SMCJ350A | SMCJ350CA | GJG | BJG | 350.0 | 391.00 | 432.00 | 1 | 567.0 | 2.60 | 5 |
| SMCJ400A | SMCJ400CA | GJK | BJK | 400.0 | 447.00 | 494.00 | 1 | 648.0 | 2.30 | 5 |
| SMCJ440A | SMCJ440CA | GJM | BJM | 440.0 | 492.00 | 543.00 | 1 | 713.0 | 2.10 | 5 |
หมายเหตุ:
1.คําย่อ "A" หมายถึงอุปกรณ์ความละเอียด 5%
2เพิ่มคําตอบ "CA" หลังหมายเลขชิ้น เพื่อระบุอุปกรณ์สองทิศ
สําหรับอุปกรณ์สองทิศที่มี VRของ 10 โวลต์และต่ํากว่า,Rขั้นต่ําเป็นสองเท่า
ลักษณะ:
สําหรับการใช้งานที่ติดตั้งบนพื้นผิว เพื่อปรับปรุงพื้นที่แผ่น
การรั่วไหลต่ํา
หน่วยเดียวและสองทิศทาง
สายดึงกระจก passivated
อุปทานต่ํา
ความสามารถในการจับยึดที่ดี
1500W ความสามารถพลังงานสูงสุดที่ 10 × 1000μs รูปแบบคลื่น อัตราการซ้ํา (วงจรทํางาน):00.01%
เวลาตอบสนองรวดเร็ว: ปกติต่ํากว่า 1.0ps จาก 0 โวลต์ถึง VBRนาที
แบบ IRต่ํากว่า 5μA มากกว่า 12V
การเชื่อมอุณหภูมิสูง: 260°C/40 วินาทีที่ปลาย
ตัวประกอบอุณหภูมิสูงสุดแบบ ΔVBR= 0.1% × VBR@25°C× ΔT
กล่องพลาสติกมี Underwriters ห้องปฏิบัติการความสามารถในการเผาไหม้ 94V-0
ทองแดงแมท หมูไร้
ไม่มีฮาโลเจน และสอดคล้องกับ RoHS
โหมดความผิดปกติทั่วไปคือสั้นจากความแรงดันหรือกระแสที่ระบุเกิน
การทดสอบขนขนดําดําเนินการตาม JEDEC JESD201A ตามตาราง 4a และ 4c
IEC-61000-4-2 ESD 15kV ((อากาศ), 8kV (ติดต่อ)
การป้องกัน ESD ของสายข้อมูลตาม IEC 61000-4-2 (IEC801-2)
การป้องกัน EFT ของสายข้อมูลตาม IEC 61000-4-4 (IEC801-4)
การใช้งาน:
อุปกรณ์ TVS เหมาะสําหรับการป้องกันอินเตอร์เฟซ I/O, VCC bus และวงจรที่เปราะบางอื่น ๆ ที่ใช้ในโทรคมนาคม, คอมพิวเตอร์, อุตสาหกรรมและการใช้งานอิเล็กทรอนิกส์ผู้บริโภค
| ปริมาตร | สัญลักษณ์ | มูลค่า | หน่วย |
| พลังงานกระตุ้นสูงสุด การสลายด้วยรูปคลื่น 10/1000μs (รูป 1) (หมายเหตุ 1) (หมายเหตุ 2) | PPPM | 1500 | วัตต์ |
| กระแสแรงกระแทกสูงสุดที่มีรูปคลื่น 10/1000μs. | ฉันPP | ดูตารางต่อไป | แอมเปอร์ |
| การกระจายพลังงานบนอ่างล้างความร้อนที่ไม่มีขั้นต่ําใน TL= 75°C | PM(AV) | 6.5 | วัตต์ |
| ปัจจุบันกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแส | ฉันFSM | 200 | แอมเปอร์ |
| ความดันต่อหน้าทันทีสูงสุดที่ 25A สําหรับทางเดียวเท่านั้น (หมายเหตุ 4) | VF | 3.5/5.0 | โวลเตชั่น |
| จุดทํางานและระยะอุณหภูมิการเก็บรักษา | TJ, TSTG | -55 ถึง +150 | °C |
|
หมายเหตุ: 1อัมพวาสกระแสที่ไม่ซ้ําซ้ํา, ตามรูป 3 และลดลงเหนือ TA= 25 °C ต่อรูป 2 2. ติดตั้งบน 5.0 มิลลิเมตร x 5.0 มิลลิเมตร (0.03 มิลลิเมตรหนา) พัดทองแดงต่อทุกปลาย 3. 8.3ms คลื่นไซน์ครึ่งเดียว หรือคลื่นสี่เหลี่ยมที่เทียบเท่า วงจรการทํางาน = สูงสุด 4 ริบต่อนาที 4. VF< 3.5V สําหรับ VBR< 200V และ VF< 6.5V สําหรับ VBR> 201V |
|||
