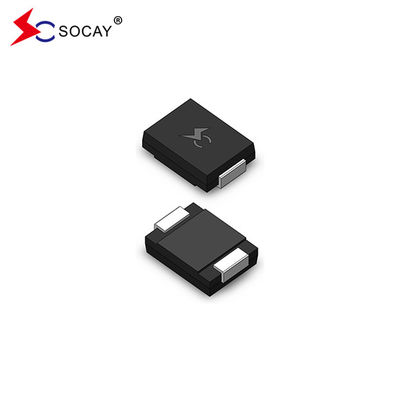

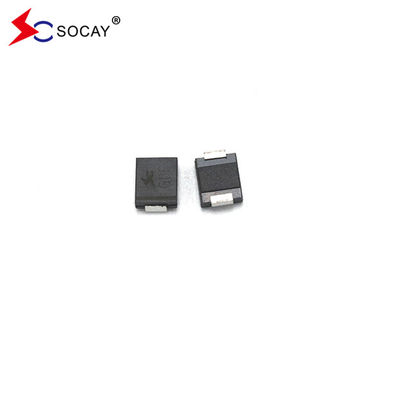

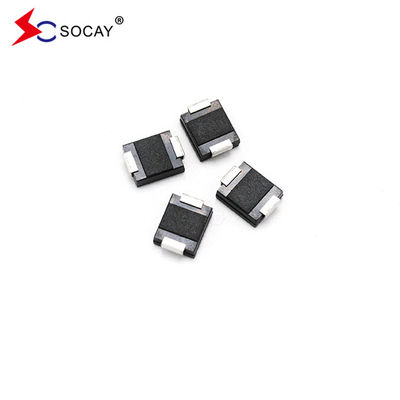

ไดโอเดส TVS สองทิศทาง SMCJ5.0CA, 9.2VC Rransient Voltage Suppressor, UL ยอมรับ
ใบข้อมูล:SMCJ_v2107.1.pdf
TVS Diode SMCJ5.0CA คําอธิบาย:
ไดโอเดส TVS SMCJ5.0CA ถูกออกแบบมาโดยเฉพาะเพื่อปกป้องอุปกรณ์อิเล็กทรอนิกส์ที่มีความรู้สึกจากความดันที่ผ่านมาที่เกิดจากสายฟ้า และเหตุการณ์ความดันที่ผ่านมาอื่น ๆ
ขั้นต่ําความสามารถในการใช้งาน (TA= 25°Cเว้นแต่ระบุต่างหาก)
| ปารามิเตอร์ไดโอเดส TVS | สัญลักษณ์ | มูลค่า | หน่วยไดโอเดส TVS |
| SMCJ5.0CA พลังงานกระแทกแรงสูงสุด การสลายพลังงานด้วยรูปคลื่น 10/1000μs (รูป 1) (หมายเหตุ 1) (หมายเหตุ 2) | PPPM | 1500 | วัตต์ |
| SMCJ5.0CA กระแสกระแทกสูงสุดที่มีรูปคลื่น 10/1000μs (หมายเหตุ 1, รูป 3) | ฉันPP | ดูตารางต่อไป | แอมเปอร์ |
| การกระจายพลังงานบนอ่างล้างความร้อนที่ไม่มีขั้นต่ําใน TL= 75°C | PM(AV) | 6.5 | วัตต์ |
| SMCJ5.0CA ปัจจุบันกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแส | ฉันFSM | 200 | แอมเปอร์ |
| ความดันต่อหน้าทันทีสูงสุดที่ 25A สําหรับทางเดียวเท่านั้น (หมายเหตุ 4) | VF | 3.5/5.0 | โวลเตชั่น |
| SMCJ5.0CA จุดทํางานและช่วงอุณหภูมิการเก็บรักษา | TJ, TSTG | -55 ถึง +150 | °C |
|
หมายเหตุ: 1อัมพวาสกระแสที่ไม่ซ้ําซ้ํา, ตามรูป 3 และลดลงเหนือ TA= 25 °C ต่อรูป 2 2. ติดตั้งบน 5.0 มิลลิเมตร x 5.0 มิลลิเมตร (0.03 มิลลิเมตรหนา) พัดทองแดงต่อทุกปลาย 3. 8.3ms คลื่นไซน์ครึ่งเดียว หรือคลื่นสี่เหลี่ยมที่เทียบเท่า วงจรการทํางาน = สูงสุด 4 ริบต่อนาที 4. VF< 3.5V สําหรับ VBR< 200V และ VF< 6.5V สําหรับ VBR> 201V |
|||
คุณสมบัติไฟฟ้าของไดโอเดส TVS SMCJ5.0CA (TA= 25°Cเว้นแต่ระบุต่างหาก)
| เลขส่วนของไดโอเดส TVS | การตรา |
TVS ไดโอเดสกลับ สตานด์ออฟ ความดัน VRWM (V) |
การทําลายไดโอเดส TVS ความดัน VBR (V) @IT |
การทดสอบ ปัจจุบัน IT (mA) |
ขนาดสูงสุดของไดโอเดส TVS การกั้น ความดัน VC @IPP (V) |
ขนาดสูงสุดของไดโอเดส TVS จุดสูงสุด IPP ปัจจุบัน (A) |
ขนาดสูงสุด ย้อนหลัง IR การรั่วไหล @VRWM (μA) |
|||
| ยูนิ | บี | ยูนิ | บี | MIN | MAX | |||||
| SMCJ5.0A | SMCJ5.0CA | GDE | BDE | 5.0 | 6.40 | 7.00 | 10 | 9.2 | 163.04 | 1000 |
| SMCJ6.0A | SMCJ6.0CA | GDG | BDG | 6.0 | 6.67 | 7.37 | 10 | 10.3 | 145.63 | 1000 |
| SMCJ6.5A | SMCJ6.5CA | GDK | BDK | 6.5 | 7.22 | 7.98 | 10 | 11.2 | 133.93 | 500 |
| SMCJ7.0A | SMCJ7.0CA | GDM | BDM | 7.0 | 7.78 | 8.60 | 10 | 12.0 | 125.00 | 200 |
| SMCJ7.5A | SMCJ7.5CA | GDP | BDP | 7.5 | 8.33 | 9.21 | 1 | 12.9 | 116.28 | 100 |
| SMCJ8.0A | SMCJ8.0CA | เยอรมันใต้ | BDR | 8.0 | 8.89 | 9.83 | 1 | 13.6 | 110.29 | 50 |
| SMCJ8.5A | SMCJ8.5CA | GDT | BDT | 8.5 | 9.44 | 10.40 | 1 | 14.4 | 104.17 | 20 |
| SMCJ9.0A | SMCJ9.0CA | GDV | BDV | 9.0 | 10.00 | 11.10 | 1 | 15.4 | 97.40 | 10 |
| SMCJ10A | SMCJ10CA | GDX | BDX | 10.0 | 11.10 | 12.30 | 1 | 17.0 | 88.24 | 5 |
