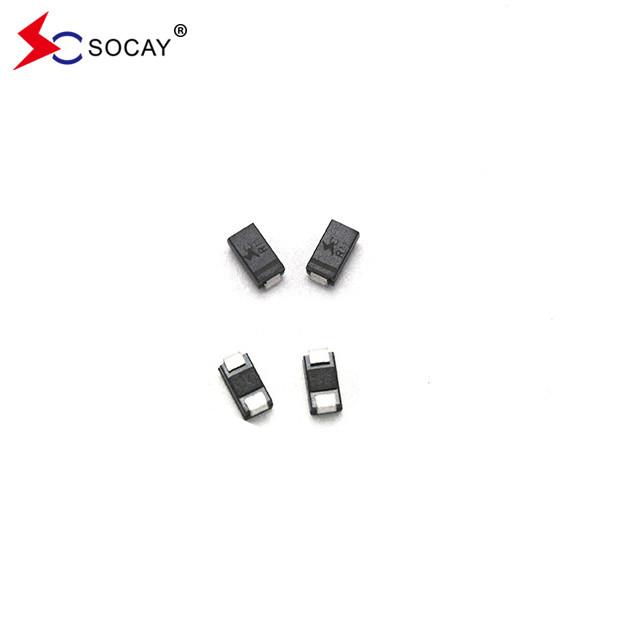

VRWM 64V monidirectional Surface Mount TVS Diode SMAJ64A แผนการป้องกันฟรี

VRWM 64V monidirectional Surface Mount TVS Diode SMAJ64A แผนการป้องกันฟรี

ดาวไดโอเดส TVS ที่ติดอยู่บนพื้นผิว SMAJ64A ใบข้อมูล:SMAJ_v22071.pdf

การติดตั้งพื้นผิว TVS Diode SMAJ64A ตัวอย่าง:

ไดโอเดส TVS ที่ติดอยู่บนพื้นผิว SMAJ64A ได้ถูกออกแบบมาโดยเฉพาะเพื่อปกป้องอุปกรณ์อิเล็กทรอนิกส์ที่มีความรู้สึกจากความดันที่ผ่านมาที่เกิดจากสายฟ้าและเหตุการณ์ความดันที่ผ่านมาอื่น ๆ

1การใช้ไดโอเดสดุบระยะสั้น (TVS diodes) ในระบบประปาพลังงาน TN
ความดันเกินที่เกิดจากความผิดพลาดในการใช้งานของมนุษย์ เช่นคลื่นความดันเกินของสายฟ้า และสวิตช์ความจุ สามารถบุกรุกภายในอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์ได้ง่าย ๆ ผ่านสายไฟฟ้าส่งผลให้อุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์เสียโดยการติดตั้งอุปกรณ์ดึงระบายแรง MOV และ TVS บนสายไฟฟ้า การป้องกันสองระดับและการป้องกันโหมดทั่วไปและโหมดความแตกต่างวิธีเฉพาะคือการติดตั้ง MOV ที่ปลายด้านหน้าของสายเป็นการป้องกัน SPD ระดับแรกที่จะปล่อยส่วนใหญ่ของกระแสไฟฟ้า and install a high-power transient suppression diode (TVS diode) at the end of the line (front end of the equipment) as the second level SPD protection to further weaken the The overvoltage wave amplitude reduces the grid voltage to within the E/I safe withstand voltage rangeควรสังเกตว่า MOV และ TVS ควรบรรลุการประสานงานและการร่วมมือของแรงดันและพลังงาน และความยาวสายระหว่าง AB ไม่ควรต่ํากว่า 5 เมตรความยาวของสายควรจะเพิ่มขึ้นหรือติดตั้งอุปกรณ์แยก.

2การใช้ไดโอเดสดุบระยะสั้น (TVS diodes) ในสายสัญญาณเครือข่าย
ไดโอ้ดดักยั้งระยะสั้น (TVS diodes) สามารถใช้ได้ไม่เพียงแค่เพื่อป้องกันการกระจายของระบบพลังงาน แต่ยังเป็นการป้องกันการกระจายของสายสัญญาณท่อการปล่อยแก๊ส GDT และไดโอเดสดุบชั่วคราว (ไดโอเดส TVS) ผสมผสานกันเพื่อสร้างสัญญาณป้องกันการกระจายอุปกรณ์นี้มีลักษณะคือการตอบสนองอย่างรวดเร็ว, การรั่วไหลน้อย, เกือบไม่มีการสูญเสียสัญญาณ, และสามารถให้ความปลอดภัยและความน่าเชื่อถือสําหรับสายเครือข่ายความเร็วสูง

3การใช้ไดโอเดสดุบระยะสั้น (TVS diodes) ในระบบพลังงานแบบ DC
ในวงจรพลังงานของคอมพิวเตอร์ PC ปกติ แหล่งไฟฟ้า AC 220 V จะลดลงเป็น AC 20 V ผ่านเครื่องแปลงและจากนั้นปรับปรุงและปรับปรุงโดยวงจรให้ออกไฟฟ้า DC 10 V DC และเชื่อมต่อกับภาระโดยการติดตั้ง TVS1 ระบบดับความดันระยะสั้นสองทิศทางที่ปลายการออกของแปลงมันดูดซึมกระแสกระแทกกระแสทันทีของสาย L และ N และ clamps ความตึงของวงจรที่ระดับความตึงของความปลอดภัย. TVS1 สามารถปกป้องตัวปรับสายหลังและส่วนประกอบวงจรอื่น ๆ ของเครื่องแปลงA TVS2 ปรับความแรงดันข้ามทิศทางเดียวถูกติดตั้งที่ปลายการออกของปั๊มพลังงาน DC หลัง rectifier เพื่อปกป้องภาระ DC จากความดันเกินและกระแสกระแสกระแส.

3การใช้ไดโอเดสดุบระยะสั้น (TVS diodes) ในวงจรทรานซิสเตอร์
เป็นอุปกรณ์ควบคุมกระแสไฟฟ้า ทรานซิสเตอร์เป็นส่วนสําคัญของวงจรบูรณาการอิเล็กทรอนิกส์ สามารถแบ่งออกเป็น 2 ประเภท ได้แก่ ทรานซิสเตอร์ NPN และ ทรานซิสเตอร์ PNP [5]มันใช้ในวงจรสลับวงจรกระตุ้นและวงจรปรับความแรงดันเพื่อปกป้องวงจรทรานซิสเตอร์จากความรุนแรงระแทกความแรงกระแทก เช่น ESD / EFT (การปล่อยไฟฟ้า / กลุ่มแรงกระแทกไฟฟ้าเร็ว), TVS1 และ TVS2 เพิ่มเข้าและออกปลายของวงจรตามลําดับเพื่อการป้องกัน

เราเป็นผู้ผลิตและจําหน่ายส่วนประกอบที่ไม่ทํางาน
