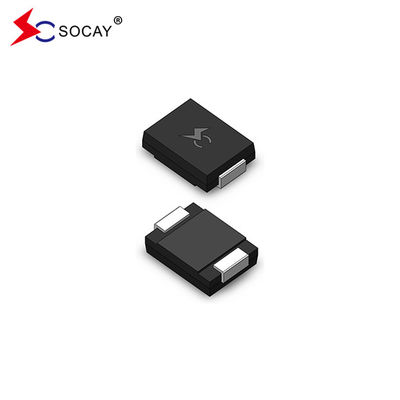

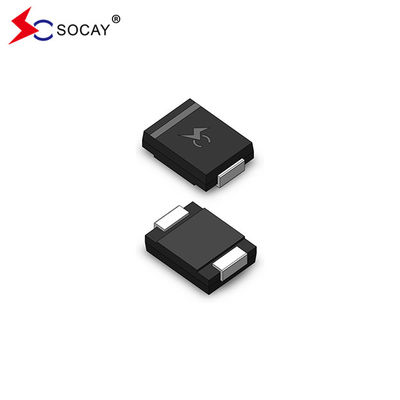

3000W SMDJ ซีรีส SMDJ5.0A ด้านบน TVS ดิโอเดส VRWM 5.0V
ใบข้อมูล:SMDJ_v2107.1.pdf
คําอธิบาย:
ซีรีย์ SMDJ ได้ถูกออกแบบมาโดยเฉพาะเพื่อปกป้องอุปกรณ์อิเล็กทรอนิกส์ที่มีความรู้สึกจากความดันที่ผ่านมาที่เกิดจากการเกิดฟ้าคะนองและเหตุการณ์ความดันที่ผ่านมาอื่น ๆ
|
เลขส่วน |
การตรา |
ความดันการหยุดกลับVRWM(V) |
การแยกโวลเตชั่น VBR(V) @IT |
ปัจจุบันการทดสอบฉันT (mA) |
ความแรงกดสูงสุดVC @IPP(V) |
ปัจจุบันแรงกระแทกสูงสุดฉันPP(A) |
ย้อนหลังสูงสุดการรั่วไหล IR @VRWM(μA) |
|||
|
ยูนิ |
บี |
ยูนิ |
บี |
MIN |
MAX |
|||||
| SMDJ5.0A | SMDJ5.0CA | RDE | DDE | 5.0 | 6.40 | 7.00 | 10 | 9.2 | 326.09 | 1000 |
| SMDJ6.0A | SMDJ6.0CA | RDG | DDG | 6.0 | 6.67 | 7.37 | 10 | 10.3 | 291.26 | 1000 |
| SMDJ6.5A | SMDJ6.5CA | RDK | DDK | 6.5 | 7.22 | 7.98 | 10 | 11.2 | 267.86 | 500 |
| SMDJ7.0A | SMDJ7.0CA | PDM | DDM | 7.0 | 7.78 | 8.60 | 10 | 12.0 | 250.00 | 200 |
| SMDJ7.5A | SMDJ7.5CA | PDP | DDP | 7.5 | 8.33 | 9.21 | 1 | 12.9 | 232.56 | 100 |
| SMDJ8.0A | SMDJ8.0CA | PDR | DDR | 8.0 | 8.89 | 9.83 | 1 | 13.6 | 220.59 | 50 |
| SMDJ8.5A | SMDJ8.5CA | PDT | DDT | 8.5 | 9.44 | 10.40 | 1 | 14.4 | 208.33 | 25 |
| SMDJ9.0A | SMDJ9.0CA | PDV | DDV | 9.0 | 10.00 | 11.10 | 1 | 15.4 | 194.81 | 10 |
| SMDJ10A | SMDJ10CA | PDX | DDX | 10.0 | 11.10 | 12.30 | 1 | 17.0 | 176.47 | 5 |
| SMDJ11A | SMDJ11CA | PDZ | DDZ | 11.0 | 12.20 | 13.50 | 1 | 18.2 | 164.84 | 5 |
| SMDJ12A | SMDJ12CA | PEE | DEE | 12.0 | 13.30 | 14.70 | 1 | 19.9 | 150.75 | 5 |
| SMDJ13A | SMDJ13CA | PEG | DEG | 13.0 | 14.40 | 15.90 | 1 | 21.5 | 139.53 | 5 |
| SMDJ14A | SMDJ14CA | PEK | DEK | 14.0 | 15.60 | 17.20 | 1 | 23.2 | 129.31 | 5 |
| SMDJ15A | SMDJ15CA | PEM | DEM | 15.0 | 16.70 | 18.50 | 1 | 24.4 | 122.95 | 5 |
| SMDJ16A | SMDJ16CA | PEP | DEP | 16.0 | 17.80 | 19.70 | 1 | 26.0 | 115.38 | 5 |
| SMDJ17A | SMDJ17CA | PER | DER | 17.0 | 18.90 | 20.90 | 1 | 27.6 | 108.70 | 5 |
| SMDJ18A | SMDJ18CA | PET | DET | 18.0 | 20.00 | 22.10 | 1 | 29.2 | 102.74 | 5 |
| SMDJ19A | SMDJ19CA | PEB | DEB | 19.0 | 21.10 | 23.30 | 1 | 30.8 | 97.47 | 5 |
| SMDJ20A | SMDJ20CA | PEV | DEV | 20.0 | 22.20 | 24.50 | 1 | 32.4 | 92.59 | 5 |
| SMDJ22A | SMDJ22CA | PEX | DEX | 22.0 | 24.40 | 26.90 | 1 | 35.5 | 84.51 | 5 |
| SMDJ24A | SMDJ24CA | PEZ | DEZ | 24.0 | 26.70 | 29.50 | 1 | 38.9 | 77.12 | 5 |
| SMDJ26A | SMDJ26CA | PFE | DFE | 26.0 | 28.90 | 31.90 | 1 | 42.1 | 71.26 | 5 |
| SMDJ28A | SMDJ28CA | PFG | DFG | 28.0 | 31.10 | 34.40 | 1 | 45.4 | 66.08 | 5 |
| SMDJ30A | SMDJ30CA | PFK | DFK | 30.0 | 33.30 | 36.80 | 1 | 48.4 | 61.98 | 5 |
| SMDJ33A | SMDJ33CA | PFM | DFM | 33.0 | 36.70 | 40.60 | 1 | 53.3 | 56.29 | 5 |
| SMDJ36A | SMDJ36CA | PFP | DFP | 36.0 | 40.00 | 44.20 | 1 | 58.1 | 51.64 | 5 |
| SMDJ40A | SMDJ40CA | PFR | DFR | 40.0 | 44.40 | 49.10 | 1 | 64.5 | 46.51 | 5 |
| SMDJ43A | SMDJ43CA | PFT | DFT | 43.0 | 47.80 | 52.80 | 1 | 69.4 | 43.23 | 5 |
| SMDJ45A | SMDJ45CA | PFV | DFV | 45.0 | 50.00 | 55.30 | 1 | 72.7 | 41.27 | 5 |
| SMDJ48A | SMDJ48CA | PFX | DFX | 48.0 | 53.30 | 58.90 | 1 | 77.4 | 38.76 | 5 |
| SMDJ51A | SMDJ51CA | PFZ | DFZ | 51.0 | 56.70 | 62.70 | 1 | 82.4 | 36.41 | 5 |
| SMDJ54A | SMDJ54CA | RGE | DGE | 54.0 | 60.00 | 66.30 | 1 | 87.1 | 34.44 | 5 |
| SMDJ58A | SMDJ58CA | PGG | DGG | 58.0 | 64.40 | 71.20 | 1 | 93.6 | 32.05 | 5 |
| SMDJ60A | SMDJ60CA | PGK | DGK | 60.0 | 66.70 | 73.70 | 1 | 96.8 | 30.99 | 5 |
| SMDJ64A | SMDJ64CA | PGM | DGM | 64.0 | 71.10 | 78.60 | 1 | 103.0 | 29.13 | 5 |
| SMDJ70A | SMDJ70CA | PGP | DGP | 70.0 | 77.80 | 86.00 | 1 | 113.0 | 26.55 | 5 |
| SMDJ75A | SMDJ75CA | PGR | DGR | 75.0 | 83.30 | 92.10 | 1 | 121.0 | 24.79 | 5 |
| SMDJ78A | SMDJ78CA | PGT | DGT | 78.0 | 86.70 | 95.80 | 1 | 126.0 | 23.81 | 5 |
| SMDJ80A | SMDJ80CA | PGB | DGB | 80.0 | 88.80 | 97.60 | 1 | 129.6 | 23.15 | 5 |
| SMDJ85A | SMDJ85CA | PGV | DGV | 85.0 | 94.40 | 104.00 | 1 | 137.0 | 21.90 | 5 |
| SMDJ90A | SMDJ90CA | PGX | DGX | 90.0 | 100.00 | 111.00 | 1 | 146.0 | 20.55 | 5 |
| SMDJ100A | SMDJ100CA | PGZ | DGZ | 100.0 | 111.00 | 123.00 | 1 | 162.0 | 18.52 | 5 |
| SMDJ110A | SMDJ110CA | PHE | DHE | 110.0 | 122.00 | 135.00 | 1 | 177.0 | 16.95 | 5 |
| SMDJ120A | SMDJ120CA | PHG | DHG | 120.0 | 133.00 | 147.00 | 1 | 193.0 | 15.54 | 5 |
| SMDJ130A | SMDJ130CA | PHK | DHK | 130.0 | 144.00 | 159.00 | 1 | 209.0 | 14.35 | 5 |
| SMDJ140A | SMDJ140CA | PHB | DHB | 140.0 | 155.00 | 171.00 | 1 | 226.8 | 13.23 | 5 |
| SMDJ150A | SMDJ150CA | PHM | DHM | 150.0 | 167.00 | 185.00 | 1 | 243.0 | 12.35 | 5 |
| SMDJ160A | SMDJ160CA | PHP | DHP | 160.0 | 178.00 | 197.00 | 1 | 259.0 | 11.58 | 5 |
| SMDJ170A | SMDJ170CA | PHR | DHR | 170.0 | 189.00 | 209.00 | 1 | 275.0 | 10.91 | 5 |
| SMDJ180A | SMDJ180CA | PHT | DHT | 180.0 | 201.00 | 220.00 | 1 | 291.6 | 10.29 | 5 |
| SMDJ190A | SMDJ190CA | PHV | DHV | 190.0 | 211.00 | 232.00 | 1 | 307.8 | 9.75 | 5 |
| SMDJ200A | SMDJ200CA | PHW | DHW | 200.0 | 224.00 | 247.00 | 1 | 324.0 | 9.26 | 5 |
| SMDJ220A | SMDJ220CA | PHX | DHX | 220.0 | 246.00 | 272.00 | 1 | 356.0 | 8.43 | 5 |
| SMDJ250A | SMDJ250CA | PHZ | DHZ | 250.0 | 279.00 | 309.00 | 1 | 405.0 | 7.41 | 5 |
| SMDJ300A | SMDJ300CA | PJE | DJE | 300.0 | 335.00 | 371.00 | 1 | 486.0 | 6.17 | 5 |
| SMDJ350A | SMDJ350CA | PJG | DJG | 350.0 | 391.00 | 432.00 | 1 | 567.0 | 5.29 | 5 |
| SMDJ400A | SMDJ400CA | PJK | DJK | 400.0 | 447.00 | 494.00 | 1 | 648.0 | 4.63 | 5 |
| SMDJ440A | SMDJ440CA | PJM | DJM | 440.0 | 492.00 | 543.00 | 1 | 713.0 | 4.21 | 5 |
หมายเหตุ:
1. 1.ย้าย "A" หมายถึงอุปกรณ์ความละเอียด 5%
2. 2 เพิ่มคําตอบ "CA" หลังเลขส่วน เพื่อระบุอุปกรณ์สองทิศ
3สําหรับอุปกรณ์สองทิศที่มี VRของ 10 โวลต์และต่ํากว่า,Rขั้นต่ําเป็นสองเท่า
ลักษณะ:
สําหรับการใช้งานที่ติดตั้งบนพื้นผิว เพื่อปรับปรุงพื้นที่แผ่น
การรั่วไหลต่ํา
หน่วยเดียวและสองทิศทาง
สายดึงกระจก passivated
อุปทานต่ํา
ความสามารถในการจับยึดที่ดี
3000W ความสามารถพลังงานสูงสุดที่ 10 × 1000μs รูปแบบคลื่น อัตราการซ้ํา (วงจรการทํางาน):00.01%
เวลาตอบสนองรวดเร็ว: ปกติต่ํากว่า 1.0ps จาก 0 โวลต์ถึง VBRนาที
แบบ IRต่ํากว่า 5μA มากกว่า 12V
การเชื่อมอุณหภูมิสูง: 260°C/40 วินาทีที่ปลาย
ตัวประกอบอุณหภูมิสูงสุดแบบ ΔVBR= 0.1% × VBR@25°C× ΔT
กล่องพลาสติกมี Underwriters ห้องปฏิบัติการความสามารถในการเผาไหม้ 94V-0
ทองแดงแมท หมูไร้
ไม่มีฮาโลเจน และสอดคล้องกับ RoHS
โหมดความผิดปกติทั่วไปคือสั้นจากความแรงดันหรือกระแสที่ระบุเกิน
การทดสอบขนขนดําดําเนินการตาม JEDEC JESD201A ตามตาราง 4a และ 4c
IEC-61000-4-2 ESD 15kV ((อากาศ), 8kV (ติดต่อ)
การป้องกัน ESD ของสายข้อมูลตาม IEC 61000-4-2 (IEC801-2)
การป้องกัน EFT ของสายข้อมูลตาม IEC 61000-4-4 (IEC801-4)
การใช้งาน:
อุปกรณ์ TVS เหมาะสําหรับการป้องกันอินเตอร์เฟซ I/O, VCC bus และวงจรที่เปราะบางอื่น ๆ ที่ใช้ในโทรคมนาคม, คอมพิวเตอร์, อุตสาหกรรมและการใช้งานอิเล็กทรอนิกส์ผู้บริโภค
| ปริมาตร | สัญลักษณ์ | มูลค่า | หน่วย |
| พลังงานกระตุ้นสูงสุด การสลายด้วยรูปคลื่น 10/1000μs (รูป 1) (หมายเหตุ 1) (หมายเหตุ 2) | PPPM | 3000 | วัตต์ |
| กระแสแรงกระแทกสูงสุดที่มีรูปคลื่น 10/1000μs. | ฉันPP | ดูตารางต่อไป | แอมเปอร์ |
| การกระจายพลังงานบนอ่างล้างความร้อนที่ไม่มีขั้นต่ําใน TL= 75°C | PM(AV) | 6.0 | วัตต์ |
| ปัจจุบันกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแส | ฉันFSM | 300 | แอมเปอร์ |
| ความดันต่อหน้าทันทีสูงสุดที่ 25A สําหรับทางเดียวเท่านั้น (หมายเหตุ 4) | VF | 3.5/5.0 | โวลเตชั่น |
| จุดทํางานและระยะอุณหภูมิการเก็บรักษา | TJ, TSTG | -55 ถึง +150 | °C |
|
หมายเหตุ: 1อัมพวาสกระแสที่ไม่ซ้ําซ้ํา, ตามรูป 3 และลดลงเหนือ TA= 25 °C ต่อรูป 2 2. ติดตั้งบน 5.0 มิลลิเมตร x 5.0 มิลลิเมตร (0.03 มิลลิเมตรหนา) พัดทองแดงต่อทุกปลาย 3. 8.3ms คลื่นไซน์ครึ่งเดียว หรือคลื่นสี่เหลี่ยมที่เทียบเท่า วงจรการทํางาน = สูงสุด 4 ริบต่อนาที 4. VF< 3.5V สําหรับ VBR< 200V และ VF< 6.5V สําหรับ VBR> 201V |
|||
