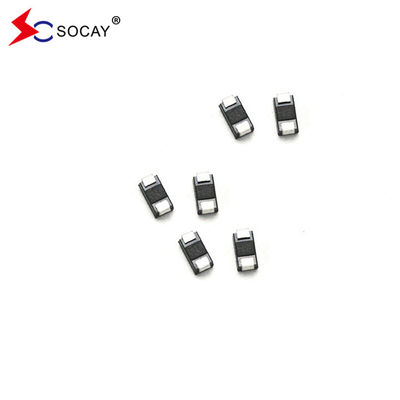

33V SMD TVS ไดโอเดสสองทิศ SMAJ33CA, 53.3VC IPP 7.50A 400W เวลาจัดส่งเร็ว
SMD TVS Diode SMAJ33CA ใบข้อมูล:SMAJ_v22071.pdf
SMD TVS ไดโอเดส SMAJ33CA ค่าเรตติ้งสูงสุด (TA= 25°C เว้นแต่ระบุต่างหาก)
| SMD TVS ปารามิเตอร์ | สัญลักษณ์ | SMD TVS ค่า | หน่วย |
| SMD TVS พลังงานพริบพริบระบายด้วยคลื่น 10/1000μs (รูป 1) (หมายเหตุ 1) (หมายเหตุ 2) | PPPM | 400 | วัตต์ |
| กระแสแรงกระแทกสูงสุดที่มีรูปคลื่น 10/1000μs. | ฉันPP | ดูตารางต่อไป | แอมเปอร์ |
| การกระจายพลังงานบนอ่างล้างความร้อนที่ไม่มีขั้นต่ําใน TL= 75°C | PM(AV) | 1.0 | วัตต์ |
| SMD TVS ปัจจุบันกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแส | ฉันFSM | 40 | แอมเปอร์ |
| ความดันต่อหน้าทันทีสูงสุดที่ 25A สําหรับทางเดียวเท่านั้น (หมายเหตุ 4) | VF | 3.5/5.0 | โวลเตชั่น |
| SMD TVS การทํางานและระดับอุณหภูมิการเก็บรักษา | TJ, TSTG | -55 ถึง +150 | °C |
|
หมายเหตุ: 1อัมพวาสกระแสที่ไม่ซ้ําซ้ํา, ตามรูป 3 และลดลงเหนือ TA= 25 °C ต่อรูป 2 2. ติดตั้งบน 5.0 มิลลิเมตร x 5.0 มิลลิเมตร (0.03 มิลลิเมตรหนา) พัดทองแดงต่อทุกปลาย 3. 8.3ms คลื่นไซน์ครึ่งเดียว หรือคลื่นสี่เหลี่ยมที่เทียบเท่า วงจรการทํางาน = สูงสุด 4 ริบต่อนาที 4. VF< 3.5V สําหรับ VBR< 200V และ VF< 6.5V สําหรับ VBR> 201V |
|||
| เลขส่วนของ SMD TVS | การระบุ SMD TVS |
SMD TVS ย้อนหลัง สตานด์ออฟ ความดัน VRWM ((V) |
การแยก SMD TVS ความดัน VBR (V) @IT |
การทดสอบ SMD TVS ปัจจุบัน IT (mA) |
SMD TVS สูงสุด การกั้น ความดัน VC @IPP (V) |
SMD TVS สูงสุด สูงสุด สัมผัส IPP ปัจจุบัน (A) |
SMD TVS สูงสุด ย้อนหลัง IR การรั่วไหล @VRWM (μA) |
|||
| ยูนิ | บี | ยูนิ | บี | MIN | MAX | |||||
| SMAJ30A | SMAJ30CA | CK | YK | 30.0 | 33.30 | 36.80 | 1 | 48.4 | 8.26 | 5 |
| SMAJ33A | SMAJ33CA | CM | YM | 33.0 | 36.70 | 40.60 | 1 | 53.3 | 7.50 | 5 |
