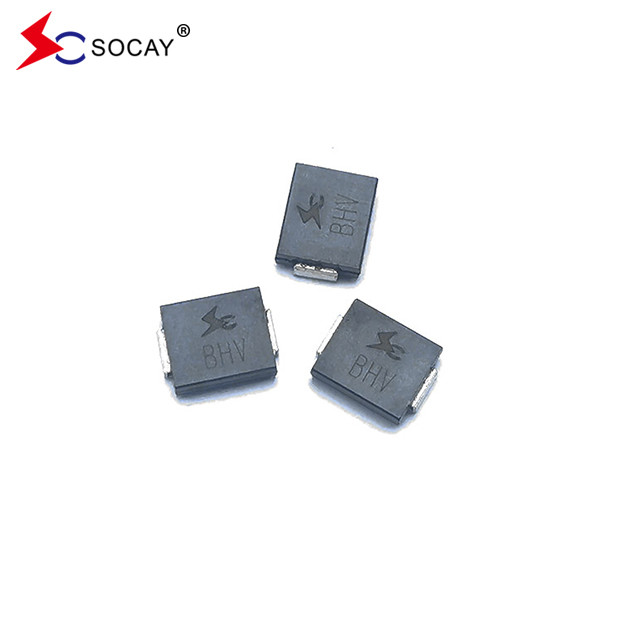

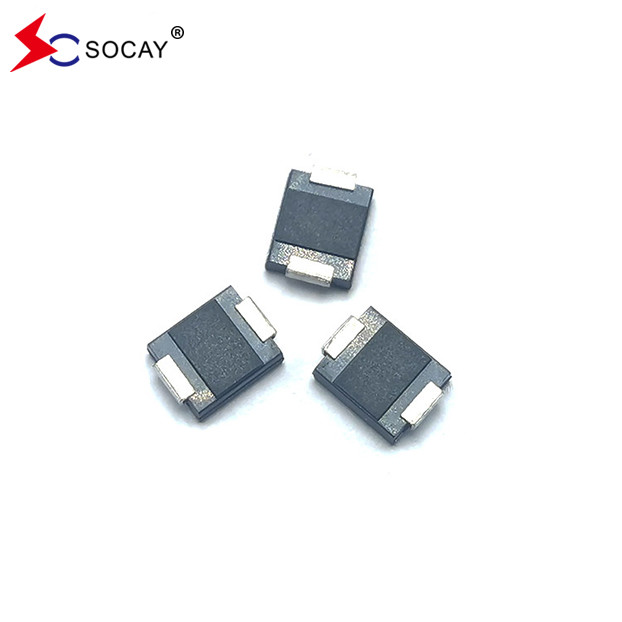

SOCAY TVS ทิศทางเดียว 5.0SMDJ33A สำหรับการใช้งานแบบติดตั้งบนพื้นผิวเพื่อเพิ่มประสิทธิภาพพื้นที่บอร์ด
แผ่นข้อมูล:5.0SMDJ_v2107.1 .pdf
| วงจรอุณหภูมิ | JESD22-A104 |
| หม้อความดัน | JESD22-A102 |
| อุณหภูมิสูงพื้นที่จัดเก็บ | JESD22-A103 |
| HTRB | JESD22-A108 |
| ช็อกความร้อน | JESD22-A106 |
| ส่วนจำนวน | การทำเครื่องหมาย |
ย้อนกลับ ยืนออก แรงดันไฟฟ้า Vรดับเบิลยูเอ็ม (วี) |
ชำรุด แรงดันไฟฟ้าวีบีอาร์ (วี) @ฉันต |
ทดสอบ ปัจจุบัน ฉันต (มิลลิแอมป์) |
ขีดสุด การหนีบ แรงดันไฟฟ้า วีค @ฉันพีพี(วี) |
ขีดสุด จุดสูงสุด ชีพจร ปัจจุบัน ฉันพีพี(ก) |
ขีดสุด ย้อนกลับ การรั่วไหลฉันร @วีRWM (มก) |
|||
| ยูนิ | บี | ยูพรรณี | บี | นาที | สูงสุด | |||||
| — | 5.0SMDJ8.0CA | — | 5BDP | 8.0 | 8.89 | 9.83 | 1 | 13.6 | 367.60 | 100 |
| 5.0SMDJ11A | 5.0SMDJ11CA | 5PDX | 5BDX | 11.0 | 12.20 | 13.50 | 1 | 18.2 | 277.47 | 800 |
| 5.0SMDJ12A | 5.0SMDJ12CA | 5PDZ | 5BDZ | 12.0 | 13.30 น | 14.70 | 1 | 19.9 | 253.77 | 800 |
| 5.0SMDJ13A | 5.0SMDJ13CA | 5 ปี | 5บี | 13.0 | 14.40 | 15.90 | 1 | 21.5 | 234.88 | 500 |
| 5.0SMDJ14A | 5.0SMDJ14CA | 5PEG | 5BEG | 14.0 | 15.60 | 17.20 | 1 | 23.2 | 217.67 | 200 |
| 5.0SMDJ15A | 5.0SMDJ15CA | 5PEK | 5BEK | 15.0 | 16.70 น | 18.50 น | 1 | 24.4 | 206.97 | 100 |
| 5.0SMDJ16A | 5.0SMDJ16CA | 5PEM | 5บีอีเอ็ม | 16.0 | 17.80 | 19.70 น | 1 | 26.0 | 194.23 | 50 |
| 5.0SMDJ17A | 5.0SMDJ17CA | 5เป๊ป | 5บีอีพี | 17.0 | 18.90 | 20.90 | 1 | 27.6 | 182.97 | 20 |
| 5.0SMDJ18A | 5.0SMDJ18CA | 5เปอร์ | 5BER | 18.0 | 20.00 น | 22.10 | 1 | 29.2 | 172.95 | 10 |
| 5.0SMDJ19A | 5.0SMDJ19CA | 5PET | 5BET | 19.0 | 21.10 | 23.30 น | 1 | 30.8 | 164.07 | 10 |
| 5.0SMDJ20A | 5.0SMDJ20CA | 5พีอีวี | 5BEV | 20.0 | 22.20 | 24.50 | 1 | 32.4 | 155.86 | 5 |
| 5.0SMDJ22A | 5.0SMDJ22CA | 5PEX | 5BEX | 22.0 | 24.40 | 26.90 | 1 | 35.5 | 142.25 | 5 |
| 5.0SMDJ24A | 5.0SMDJ24CA | 5PEZ | 5BEZ | 24.0 | 26.70 น | 29.50 น | 1 | 38.9 | 129.82 | 5 |
| 5.0SMDJ26A | 5.0SMDJ26CA | 5PFE | 5BFE | 26.0 | 28.90 | 31.90 | 1 | 42.1 | 119.95 | 5 |
| 5.0SMDJ28A | 5.0SMDJ28CA | 5PFG | 5บีเอฟจี | 28.0 | 31.10 | 34.40 | 1 | 45.4 | 111.23 | 5 |
| 5.0SMDJ30A | 5.0SMDJ30CA | 5PFK | 5บีเอฟเค | 30.0 | 33.30 น | 36.80 | 1 | 48.4 | 104.34 | 5 |
| 5.0SMDJ33A | 5.0SMDJ33CA | 5พีเอฟเอ็ม | 5BFM | 33.0 | 36.70 | 40.60 | 1 | 53.3 | 94.75 | 5 |
| 5.0SMDJ36A | 5.0SMDJ36CA | 5พีเอฟพี | 5BFP | 36.0 | 40.00 น | 44.20 | 1 | 58.1 | 86.92 | 5 |
| 5.0SMDJ40A | 5.0SMDJ40CA | 5PFR | 5BFR | 40.0 | 44.40 | 49.10 | 1 | 64.5 | 78.29 | 5 |
| 5.0SMDJ43A | 5.0SMDJ43CA | 5PFT | 5BFT | 43.0 | 47.80 | 52.80 | 1 | 69.4 | 72.77 | 5 |
| 5.0SMDJ45A | 5.0SMDJ45CA | 5PFV | 5BFV | 45.0 | 50.00 น | 55.30 | 1 | 72.7 | 69.46 | 5 |
| 5.0SMDJ48A | 5.0SMDJ48CA | 5PFX | 5BFX | 48.0 | 53.30 | 58.90 | 1 | 77.4 | 65.25 | 5 |
| 5.0SMDJ51A | 5.0SMDJ51CA | 5PFZ | 5BFZ | 51.0 | 56.70 | 62.70 | 1 | 82.4 | 61.29 | 5 |
| 5.0SMDJ54A | 5.0SMDJ54CA | 5PGE | 5BGE | 54.0 | 60.00 น | 66.30 น | 1 | 87.1 | 57.98 | 5 |
| 5.0SMDJ58A | 5.0SMDJ58CA | 5PGG | 5บีจีจี | 58.0 | 64.40 | 71.20 | 1 | 93.6 | 53.95 | 5 |
| 5.0SMDJ60A | 5.0SMDJ60CA | 5PGK | 5บีเคเค | 60.0 | 66.70 | 73.70 | 1 | 96.8 | 52.17 | 5 |
| 5.0SMDJ64A | 5.0SMDJ64CA | 5PGM | 5BGM | 64.0 | 71.10 | 78.60 | 1 | 103.0 | 49.03 | 5 |
| 5.0SMDJ70A | 5.0SMDJ70CA | 5พีจีพี | 5BGP | 70.0 | 77.80 | 86.00 | 1 | 113.0 | 44.69 | 5 |
| 5.0SMDJ75A | 5.0SMDJ75CA | 5PGR | 5BGR | 75.0 | 83.30 | 92.10 | 1 | 121.0 | 41.74 | 5 |
| 5.0SMDJ78A | 5.0SMDJ78CA | 5PGT | 5BGT | 78.0 | 86.70 | 95.80 | 1 | 126.0 | 40.08 | 5 |
| 5.0SMDJ80A | 5.0SMDJ80CA | 5PGB | 5บีจีบี | 80.0 | 88.80 | 97.60 | 1 | 129.6 | 38.97 | 5 |
| 5.0SMDJ85A | 5.0SMDJ85CA | 5พีจีวี | 5บีจีวี | 85.0 | 94.40 | 104.00 | 1 | 137.0 | 36.86 | 5 |
| 5.0SMDJ90A | 5.0SMDJ90CA | 5PGX | 5BGX | 90.0 | 100.00 | 111.00 | 1 | 146.0 | 34.59 | 5 |
| 5.0SMDJ100A | 5.0SMDJ100CA | 5PGZ | 5BGZ | 100.0 | 111.00 | 123.00 | 1 | 162.0 | 31.17 | 5 |
| 5.0SMDJ110A | 5.0SMDJ110CA | 5เพ | 5BHE | 110.0 | 122.00 | 135.00 | 1 | 177.0 | 28.53 | 5 |
| 5.0SMDJ120A | 5.0SMDJ120CA | 5PHG | 5BHG | 120.0 | 133.00 | 147.00 | 1 | 193.0 | 26.17 | 5 |
| 5.0SMDJ130A | 5.0SMDJ130CA | 5PHK | 5BHK | 130.0 | 144.00 | 159.00 | 1 | 209.0 | 24.16 | 5 |
| 5.0SMDJ140A | 5.0SMDJ140CA | 5PHB | 5BHB | 140.0 | 155.00 | 171.00 | 1 | 226.8 | 22.27 | 5 |
| 5.0SMDJ150A | 5.0SMDJ150CA | 5PHM | 5BHM | 150.0 | 167.00 | 185.00 | 1 | 243.0 | 20.78 | 5 |
| 5.0SMDJ160A | 5.0SMDJ160CA | 5PHP | 5BHP | 160.0 | 178.00 | 197.00 | 1 | 259.0 | 19.50 น | 5 |
| 5.0SMDJ170A | 5.0SMDJ170CA | 5PHR | 5BHR | 170.0 | 189.00 | 209.00 | 1 | 275.0 | 18.36 | 5 |
| 5.0SMDJ180A | 5.0SMDJ180CA | 5PHT | 5บาท | 180.0 | 201.00 | 220.00 | 1 | 291.6 | 17.32 | 5 |
| 5.0SMDJ190A | 5.0SMDJ190CA | 5PHV | 5BHV | 190.0 | 211.00 | 232.00 | 1 | 307.8 | 16.41 | 5 |
| 5.0SMDJ200A | 5.0SMDJ200CA | 5PHW | 5BHW | 200.0 | 224.00 | 247.00 | 1 | 324.0 | 9.26 | 5 |
| 5.0SMDJ220A | 5.0SMDJ220CA | 5PHX | 5BHX | 220.0 | 246.00 | 272.00 | 1 | 356.0 | 8.43 | 5 |
| 5.0SMDJ250A | 5.0SMDJ250CA | 5PHZ | 5BHZ | 250.0 | 279.00 | 309.00 | 1 | 405.0 | 7.41 | 5 |
| 5.0SMDJ300A | 5.0SMDJ300CA | 5PJE | 5บีเจอี | 300.0 | 335.00 | 371.00 | 1 | 486.0 | 6.17 | 5 |
| 5.0SMDJ350A | 5.0SMDJ350CA | 5พีเจจี | 5BJG | 350.0 | 391.00 | 432.00 | 1 | 567.0 | 5.29 | 5 |
| 5.0SMDJ400A | 5.0SMDJ400CA | 5PJK | 5BJK | 400.0 | 447.00 | 494.00 | 1 | 648.0 | 4.63 | 5 |
| 5.0SMDJ440A | 5.0SMDJ440CA | 5PJM | 5BJM | 440.0 | 492.00 | 543.00 | 1 | 713.0 | 4.21 | 5 |
ทีวีไดโอดเลือกวิธี
1.เพื่อทราบผลิตภัณฑ์ของลูกค้า แรงดันไฟฟ้าที่ใช้งาน พอร์ตแอปพลิเคชัน ระดับการป้องกัน
2.ค่า VRWM (แรงดันไฟฟ้า) ของอุปกรณ์ ≥ การทำงานปกติในวงจรของลูกค้า
3.VC (แรงดันแคลมป์) ค่า < แรงดันไฟฟ้าสูงสุดสำหรับชิปแบ็คเอนด์
4.เลือกแพ็คเกจและกำลังของอุปกรณ์ตามพอร์ตแอปพลิเคชันและระดับการป้องกัน
การใช้งาน:
อุปกรณ์ TVS เหมาะอย่างยิ่งสำหรับการป้องกันอินเทอร์เฟซ I/O, บัส VCC และวงจรที่มีช่องโหว่อื่นๆ ที่ใช้ในแอปพลิเคชันโทรคมนาคม คอมพิวเตอร์ อุตสาหกรรม และผู้บริโภค
| การให้คะแนนสูงสุด (TA=25℃ เว้นแต่จะระบุไว้เป็นอย่างอื่น) | |||
| พารามิเตอร์ | เครื่องหมาย | ค่า | หน่วย |
| การกระจายพลังงานพัลส์สูงสุดด้วยรูปคลื่น 10/1000µs (รูปที่ 1) (หมายเหตุ 1), (หมายเหตุ 2) | ปพีพีเอ็ม | 5,000 | ว |
| กระแสพัลส์สูงสุดที่มีรูปคลื่น 10/1000µs (หมายเหตุ 1 รูปที่ 3) | ฉันพีพี | ดูตารางถัดไป | ก |
| การสูญเสียพลังงานบนชุดระบายความร้อนแบบไม่มีที่สิ้นสุดที่ Tล=75℃ | ปม(เอวี) | 6.5 | ว |
| กระแสไฟกระชากไปข้างหน้าสูงสุด, คลื่นไซน์ครึ่งเดียว 8.3ms (หมายเหตุ 3) | ฉันเอฟเอสเอ็ม | 300 | ก |
| แรงดันไปข้างหน้าทันทีสูงสุดที่ 25A สำหรับทิศทางเดียวเท่านั้น (หมายเหตุ 4) | วีเอฟ | 3.5/5.0 | วี |
| จุดเชื่อมต่อการทำงานและช่วงอุณหภูมิในการจัดเก็บ | ตเจ, ตเอสทีจี | -55 ถึง +150 | ℃ |
|
หมายเหตุ: 1. พัลส์กระแสไม่ซ้ำตามรูปที่ 3 และลดลงเหนือ Tก= 25°C ต่อรูปที่ 2 2. ติดตั้งบนแผ่นทองแดงขนาด 5.0 มม. x 5.0 มม. (หนา 0.03 มม.) ที่แต่ละเทอร์มินัล 3. คลื่นไซน์ครึ่งเดียว 8.3ms หรือคลื่นสี่เหลี่ยมเทียบเท่า รอบการทำงาน = สูงสุด 4 พัลส์ต่อนาที 4. วีเอฟ< 3.5V สำหรับ Vบีอาร์< 200V และ Vเอฟ< 6.5V สำหรับ Vบีอาร์> 201V. |
|||
