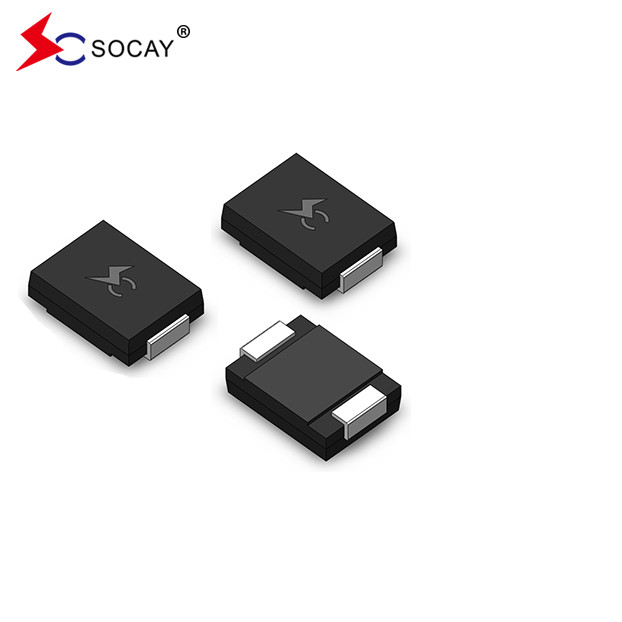

ขายปลีก อะไหล่ ดิโอเดส TVS ดิโอเดส 15VWM 24.4VC DO214AB SMDJ SMDJ15CA
ใบข้อมูล:SMDJ_v2107.1.pdf
ส่วนประกอบ TVS ไดโอเดสสูงสุด การจัดอันดับ (TA= 25°C เว้นแต่ระบุต่างหาก)
| องค์ประกอบ TVS ปริมาตร | สัญลักษณ์ | องค์ประกอบ TVS มูลค่า | หน่วย |
| องค์ประกอบ TVS พลังงานแรงกระแทกสูงสุด การสลายพลังงานด้วยรูปคลื่น 10/1000μs (รูป 1) (หมายเหตุ 1) (หมายเหตุ 2) |
PPPM |
3000 |
วัตต์ |
| องค์ประกอบ TVS กระแสแรงกระแทกสูงสุดที่มีรูปคลื่น 10/1000μs. | ฉันPP | ดูตารางต่อไป | แอมเปอร์ |
| องค์ประกอบ TVS การสลายพลังงานบนอ่างล้างความร้อนที่ TL= 75°C | PM ((AV) | 6.0 | วัตต์ |
| ปัจจุบันกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแส | ฉันFSM | 300 | แอมเปอร์ |
| ความดันต่อหน้าทันทีสูงสุดที่ 25A สําหรับทางเดียวเท่านั้น (หมายเหตุ 4) |
VF |
3.5/5.0 |
โวลเตชั่น |
| องค์ประกอบ TVS การทํางานแยกและระยะอุณหภูมิการเก็บรักษา | TJ, TSTG | -55 ถึง +150 | °C |
หมายเหตุ:
1อัมพวาสกระแสที่ไม่ซ้ําซ้ํา, ตามรูป 3 และลดลงเหนือ TA= 25 °C ต่อรูป 2
2. ติดตั้งบน 5.0 มิลลิเมตร x 5.0 มิลลิเมตร (0.03 มิลลิเมตรหนา) พัดทองแดงต่อทุกปลาย
3. 8.3ms คลื่นไซน์ครึ่งเดียว หรือคลื่นสี่เหลี่ยมที่เทียบเท่า วงจรการทํางาน = สูงสุด 4 ริบต่อนาที
4. VF< 3.5V สําหรับ VBR< 200V และ VF< 6.5V สําหรับ VBR> 201V
