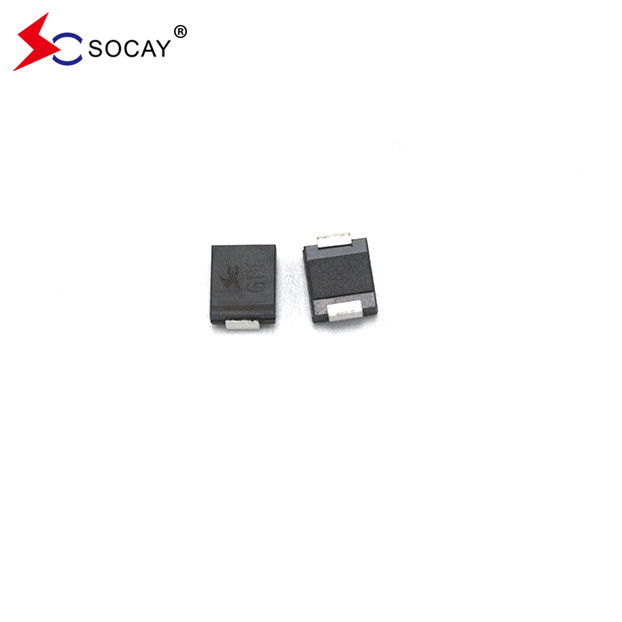

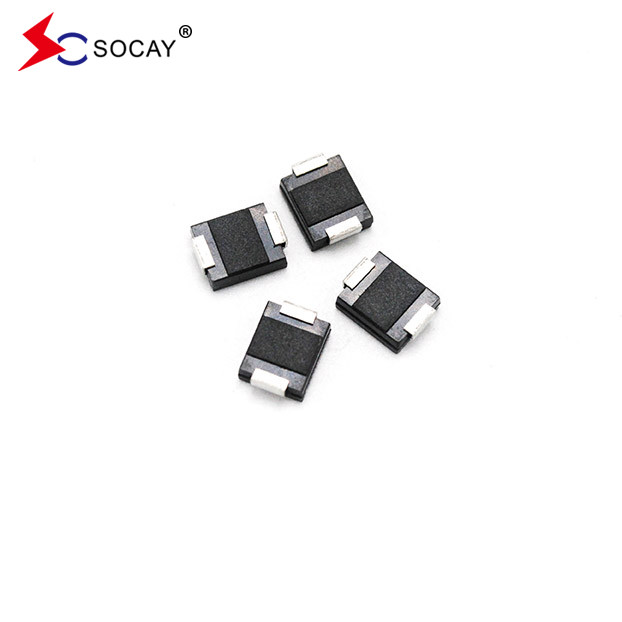

SMDJ75A TVS ไดโอเดสป้องกันวงจร Board PCB อุปกรณ์ส่วนประกอบ passive

SMDJ75A TVS ไดโอเดสป้องกันวงจร Board PCB อุปกรณ์ส่วนประกอบ passive

SMDJ75A TVS Diode ใบข้อมูล:SMDJ_v2107.1.pdf

การอธิบายของไดโอเดส SMDJ75A TVS:

ไดโอเดส SMDJ75A TVS ได้ถูกออกแบบมาโดยเฉพาะเพื่อปกป้องอุปกรณ์อิเล็กทรอนิกส์ที่มีความ nhạy cảmจากความกระชับความแรงแปรปรวนที่เกิดจากสายฟ้าและเหตุการณ์ความกระชับความแรงแปรปรวนอื่น ๆความดันแรงต่อเนื่องทันทีสูงสุดที่ 25A สําหรับทางเดียวเท่านั้นคือ 30.5/5.0 วอลต์

คุณสมบัติของไดโอเดส SMDJ75A TVS:

• SMDJ75A TVS Diode เหมาะสําหรับการใช้งานที่ติดตั้งบนพื้นผิว เพื่อปรับปรุงพื้นที่แผ่น
• SMDJ75A ไดโอเดส TVS มีการรั่วไหลต่ํา
• SMDJ75A TVS ไดโอเดสเป็นหน่วย unidirectional
• SMDJ75A TVS ไดโอเดสเป็นกระจก passivated จับ
• SMDJ75A TVS ไดโอเดสมีอัตราการดึงดูดต่ํา
• SMDJ75A TVS ไดโอเดสมีความสามารถ clamping ที่ยอดเยี่ยม
• ความสามารถของพลังงานสูงสุดของ SMDJ75A TVS Diode ที่ 10 × 1000μs รูปแบบคลื่น อัตราการซ้ํา (วงจรทํางาน):00.01% คือ 3000W
• เวลาตอบสนองเร็วของ SMDJ75A TVS Diode: ปกติต่ํากว่า 1.0ps จาก 0 โวลต์ถึง VBR นาที
• SMDJ75A TVS Diode's Typical IR ต่ํากว่า 5μA มากกว่า 12V
• การเชื่อมอุณหภูมิสูง: 260°C/40 วินาทีที่ปลาย
• สัมพันธ์อุณหภูมิสูงสุดแบบ ΔVBR = 0.1% × VBR@25°C× ΔT
• กล่องพลาสติกมี Underwriters ห้องปฏิบัติการความสามารถในการเผาไหม้ 94V-0
• ทองแดงแมท หมูไร้
• SMDJ75A ไดโอเดส TVS ของไร้ฮาโลเจนและ RoHS ตรง
• โหมดความผิดปกติทั่วไปคือสั้นจากความแรงดันหรือกระแสที่ระบุเกิน
• การทดสอบขนขนดําดําเนินการตาม JEDEC JESD201A ตามตาราง 4a และ 4c
• SMDJ75A TVS ไดโอเดส IEC-61000-4-2 ESD 15kV ((อากาศ), 8kV (ติดต่อ)
• การป้องกัน ESD ของสายข้อมูลตาม IEC 61000-4-2 (IEC801-2)
• การป้องกัน EFT ของสายข้อมูลตาม IEC 61000-4-4 (IEC801-4)
