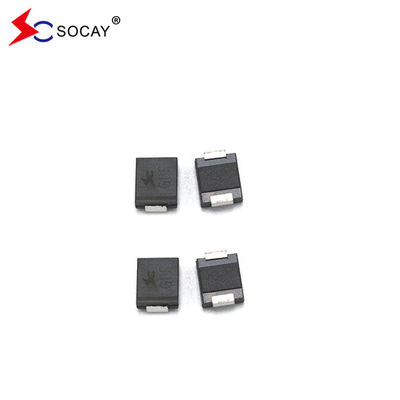

ไดโอเดสการดับยั้งชั่วคราว ไดโอเดส TVS ไดโอเดส SMDJ ไดโอเดสการดับยั้งความดันชั่วคราว SMDJ36A

ไดโอเดสการดับยั้งชั่วคราว ไดโอเดส TVS ไดโอเดส SMDJ ไดโอเดสการดับยั้งความดันชั่วคราว SMDJ36A

ใบข้อมูล:SMDJ_v2107.1.pdf

ลักษณะของไดโอเดส SMDJ TVS:

u SMDJ TVS สามารถใช้ได้ในแอพลิเคชั่นที่ติดตั้งบนพื้นผิว เพื่อปรับปรุงพื้นที่แผ่น

u การรั่วไหลของ SMDJ TVS น้อย

u SMDJ TVS นี้เป็นองค์ประกอบแบบหนึ่งทิศ

u การเชื่อมต่อกระจก passivated

u อุตสาหะต่ํา

u SMDJ TVS มีความสามารถในการจับยึดที่ดี

u 3000W ความสามารถพลังงานสูงสุดที่ 10 × 1000μs รูปแบบคลื่น อัตราการซ้ํา (วงจรทํางาน):00.01%

u เวลาตอบสนองอย่างรวดเร็ว: ปกติต่ํากว่า 1.0ps จาก 0 โวลต์ถึง VBR นาที

u SMDJ TVS' IR แบบน้อยกว่า 5μA มากกว่า 12V

u การเชื่อมอุณหภูมิสูง: 260°C/40 วินาทีที่ปลาย

u ตัวประกอบอุณหภูมิสูงสุดแบบ ΔVBR = 0.1% × VBR@25°C× ΔT

u พลาสติกแพคเกจมี Underwriters การเผาไหม้ห้องปฏิบัติการ 94V-0

u ทองแดงแมท ไม มีหมู

u SMDJ TVS ไม่มีฮาโลเจน และสอดคล้องกับ RoHS

u รูปแบบความผิดปกติทั่วไปคือความสั้นจากความแรงดันหรือกระแสที่ระบุเกิน

u การทดสอบขนดําดําเนินการตาม JEDEC JESD201A ตามตาราง 4a และ 4c

u IEC-61000-4-2 ESD 15kV ((อากาศ), 8kV (ติดต่อ)

u การป้องกัน ESD ของสายข้อมูลของ SMDJ TVS ตาม IEC 61000-4-2 (IEC801-2)

u การป้องกัน EFT ของสายข้อมูลตาม IEC 61000-4-4 (IEC801-4)
