แบรนด์ SMDJ48A SMD ไดโอ้ดดึงความดันระยะสั้น SMDJ ซีรีส์ 3000W 5V ~ 440V
ใบข้อมูล:SMDJ_v2107.1.pdf
ขนาดความแรงกดดันในระยะสั้น SMDJ48A

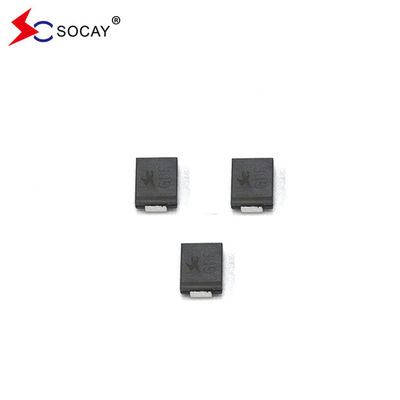

SMDJ48A SMD Transient Voltage Suppression ได้ถูกออกแบบมาโดยเฉพาะเพื่อปกป้องอุปกรณ์อิเล็กทรอนิกส์ที่มีความ nhạy cảmจากความดันที่ผ่านมาที่เกิดจากสายฟ้าและเหตุการณ์ความดันที่ผ่านมาอื่น ๆ
| SMD TVS ปารามิเตอร์ | สัญลักษณ์ | SMD TVS มูลค่า | หน่วย |
| SMD TVS พลังงานพริบพริบระบายด้วยคลื่น 10/1000μs (รูป 1) (หมายเหตุ 1) (หมายเหตุ 2) |
PPPM |
3000 |
วัตต์ |
| กระแสแรงกระแทกสูงสุดที่มีรูปคลื่น 10/1000μs. | ฉันPP | ดูตารางต่อไป | แอมเปอร์ |
| SMD TVS การระบายพลังงานบนอ่างเก็บความร้อนที่ไม่มีขั้นต่ําที่ TL= 75°C | PM ((AV) | 6.0 | วัตต์ |
| ปัจจุบันกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแส | ฉันFSM | 300 | แอมเปอร์ |
| SMD TVS ความดันต่อทันทีสูงสุดที่ 25A สําหรับทางเดียวเท่านั้น (หมายเหตุ 4) |
VF |
3.5/5.0 |
โวลเตชั่น |
| SMD TVS การทํางานและระดับอุณหภูมิการเก็บรักษา | TJ, TSTG | -55 ถึง +150 | °C |
หมายเหตุ:
1อัมพวาสกระแสที่ไม่ซ้ําซ้ํา, ตามรูป 3 และลดลงเหนือ TA= 25 °C ต่อรูป 2
2. ติดตั้งบน 5.0 มิลลิเมตร x 5.0 มิลลิเมตร (0.03 มิลลิเมตรหนา) พัดทองแดงต่อทุกปลาย
3. 8.3ms คลื่นไซน์ครึ่งเดียว หรือคลื่นสี่เหลี่ยมที่เทียบเท่า วงจรการทํางาน = สูงสุด 4 ริบต่อนาที
4. VF< 3.5V สําหรับ VBR< 200V และ VF< 6.5V สําหรับ VBR> 201V
|
เลขส่วนของ SMD TVS |
การระบุ SMD TVS |
SMD TVS ความแรงดันการหยุดกลับ VRWM (V) |
ความดันการตัด SMD TVS VBR (V) @IT |
SMD TVS การทดสอบกระแสไฟฟ้า IT (mA) |
ความแรงกดสูงสุด VC @IPP (V) |
ปัจจุบันแรงกระแทกสูงสุด IPP (A) |
IR ความรั่วไหลกลับสูงสุด @VRWM (μA) |
|||
| ยูนิ | บี | ยูนิ | บี | MIN | MAX | |||||
| SMDJ45A | SMDJ45CA | PFV | DFV | 45.0 | 50.00 | 55.30 | 1 | 72.7 | 41.27 | 5 |
| SMDJ48A | SMDJ48CA | PFX | DFX | 48.0 | 53.30 | 58.90 | 1 | 77.4 | 38.76 | 5 |
