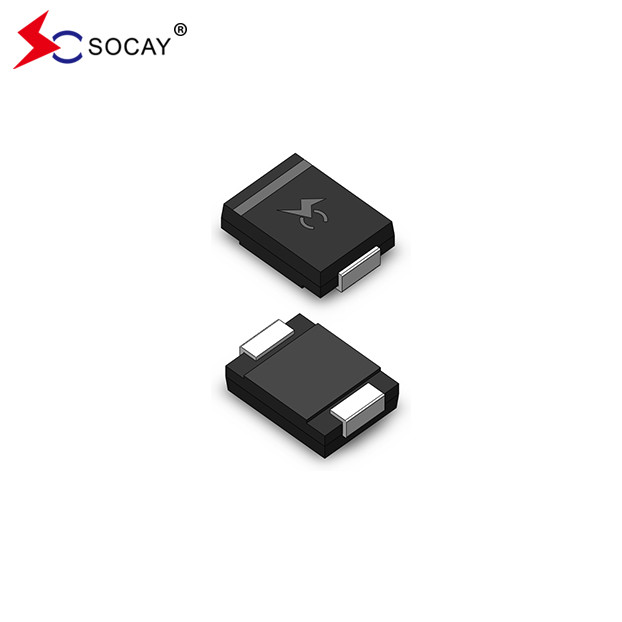

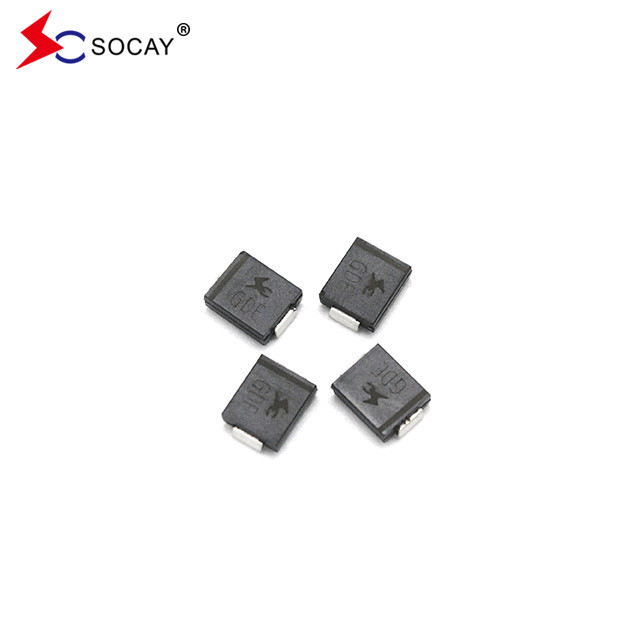

SMCJ TVS ESD ดําดึง DO-214AB-2 SMCJ90CA การติดตั้งผิว
ใบข้อมูล:SMDJ_v2107.1.pdf
การอธิบายของไดโอเดสดุบ ESD TVS
SMCJ series SMCJ90CA ได้ถูกออกแบบมาโดยเฉพาะเพื่อปกป้องอุปกรณ์อิเล็กทรอนิกส์ที่มีความรู้สึกจากความดันที่ผ่านมาที่เกิดจากสายฟ้า และเหตุการณ์ความดันที่ผ่านมาอื่น ๆ
คุณสมบัติของไดโอเดสดุบ ESD TVS:
ไดโอเดสดุบ ESD TVS คุณสมบัติไฟฟ้า (TA= 25°Cเว้นแต่ระบุต่างหาก):
| เลขส่วน | การตรา |
ย้อนหลัง สตานด์ออฟ ความดัน VRWM (V) |
การแยก ความดัน VBR (V) @IT |
การทดสอบ ปัจจุบัน IT (mA) |
ขนาดสูงสุด การกั้น ความดัน VC @IPP (V) |
ขนาดสูงสุด สูงสุด สัมผัส IPP ปัจจุบัน (A) |
ขนาดสูงสุด ย้อนหลัง IR การรั่วไหล @VRWM (μA) |
|||
| ยูนิ | บี | ยูนิ | บี | MIN | MAX | |||||
| SMCJ45A | SMCJ45CA | GFV | BFV | 45.0 | 50.00 | 55.30 | 1 | 72.7 | 20.63 | 5 |
| SMCJ48A | SMCJ48CA | GFX | BFX | 48.0 | 53.30 | 58.90 | 1 | 77.4 | 19.38 | 5 |
| SMCJ51A | SMCJ51CA | GFZ | BFZ | 51.0 | 56.70 | 62.70 | 1 | 82.4 | 18.20 | 5 |
| SMCJ54A | SMCJ54CA | GGE | BGE | 54.0 | 60.00 | 66.30 | 1 | 87.1 | 17.22 | 5 |
| SMCJ58A | SMCJ58CA | GGG | BGG | 58.0 | 64.40 | 71.20 | 1 | 93.6 | 16.03 | 5 |
| SMCJ60A | SMCJ60CA | GGK | BGK | 60.0 | 66.70 | 73.70 | 1 | 96.8 | 15.50 | 5 |
| SMCJ64A | SMCJ64CA | GGM | BGM | 64.0 | 71.10 | 78.60 | 1 | 103.0 | 14.56 | 5 |
| SMCJ70A | SMCJ70CA | GGP | BGP | 70.0 | 77.80 | 86.00 | 1 | 113.0 | 13.27 | 5 |
| SMCJ75A | SMCJ75CA | GGR | BGR | 75.0 | 83.30 | 92.10 | 1 | 121.0 | 12.40 | 5 |
| SMCJ78A | SMCJ78CA | GGT | BGT | 78.0 | 86.70 | 95.80 | 1 | 126.0 | 11.90 | 5 |
| SMCJ80A | SMCJ80CA | GGB | BGB | 80.0 | 88.80 | 97.60 | 1 | 129.6 | 11.57 | 5 |
| SMCJ85A | SMCJ85CA | GGV | BGV | 85.0 | 94.40 | 104.00 | 1 | 137.0 | 10.95 | 5 |
| SMCJ90A | SMCJ90CA | GGX | BGX | 90.0 | 100.00 | 111.00 | 1 | 146.0 | 10.27 | 5 |
